写在开头

学习一样新事物总会带来很多新的专业名词。在学习新事物之前先大致了解一下相关的专业术语，可以帮助我们在学习的过程中事半功倍，不至于在游览一些相关文章的时候看地一头雾水。学习示波器也一样。下面我们将和大家认识一些示波器的常用术语。

术语的解释其实十分困难，虽然本身的目的就是为了让不懂此领域的新人快速入门，但往往术语解释中又包含各种术语，令学习者头疼。本文在讲述示波器性能相关术语时，将尽可能的简洁明了，让刚学习示波器的人，能够有大致的了解，帮助新人快速地接受这些术语。



示波器的波形相关术语

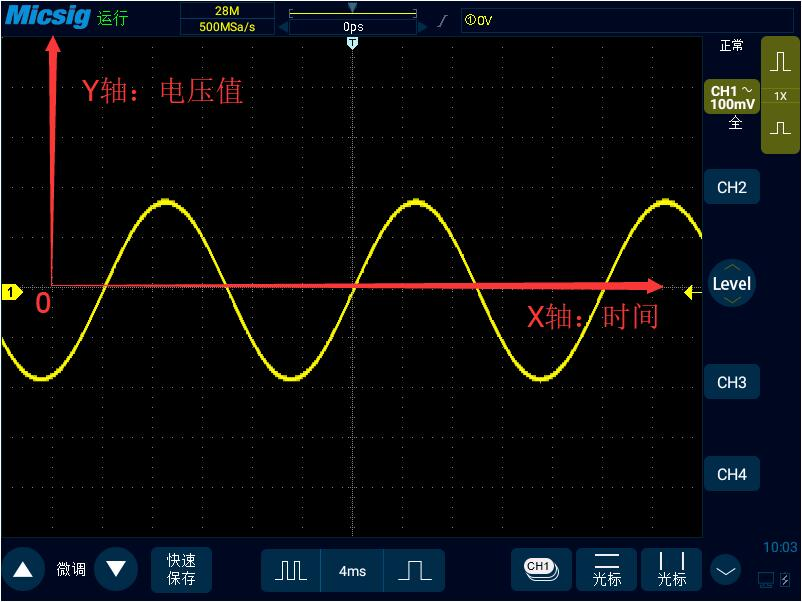

具有时空周期性的事物就可以称之为波，波动是时间和空间的双重周期运动。例如，声波，水波，脑电波，电磁波等。而示波器测量的是电压的波动。一个波的周期，就是波数次重复的其中一次所花的时间。波形就是波的图像表达模型。电压波形展示的就是电压（Y轴）随时间(X轴)的变化。





从这个波形中我们可以得出改信号的大量信息。从波形高度的改变，你得知电压的改变。

如果波形的其中一段出现一条直线，你就知道在该段时间内，电压没有变化。一条笔直的斜线，表明电压上升或下降的速率稳定（电压加速度为0）。而波形上的锐角意味着电压的突变。下面是一些常见的电压波形图和常见的波形源。



常见电压波形图



常见波形源



示波器的波形种类

大多数的波形，都可以归类为下面几种：

• 正弦波

• 方波和矩形波

• 锯齿波和三角波

• 沿和脉冲

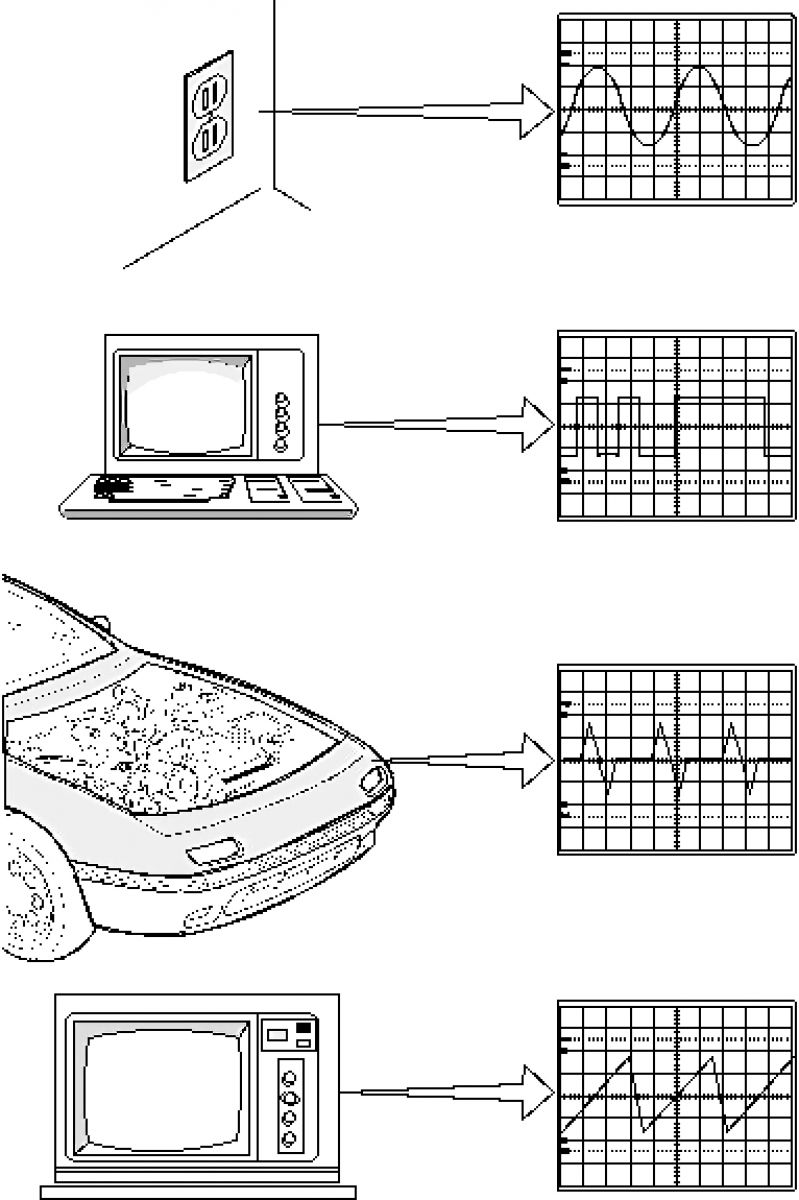

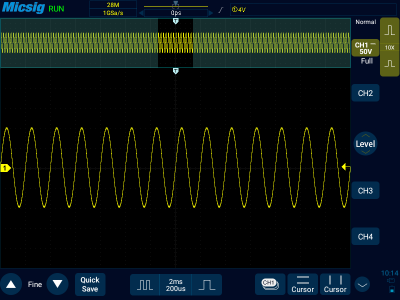

正弦波是一种基本的波形，我们家里墙上的插座输出的电压波形就是正弦波，由信号发生器的振荡器产生的测试信号通常也是正弦波。大多数交流电源都会产生正弦波。

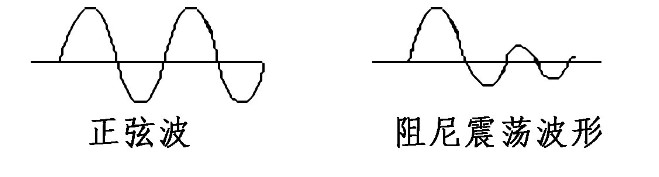

阻尼振荡波形是一种特殊的情况，在一个振荡的电路中，电压随着时间的流逝逐渐减弱。



矩形波是另一种常见的波形。简单的讲，矩形波就是直流电压有规律间断性地开和关。这是测试放大器的标准波形，高质量的放大器方波的失真度就越低。电视，广播和计算机电路经常使用方波作为定时信号。

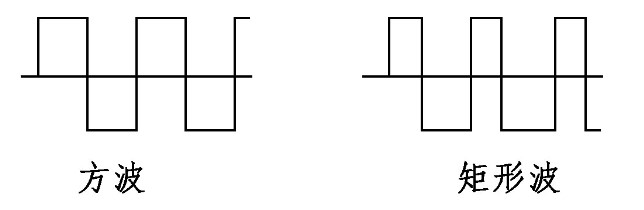

矩形波和方波类似，方波的正负脉宽相同，而矩形波可以是任意的。这点在数字电路测量中尤为重要。

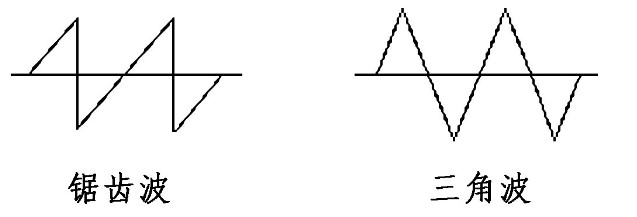

锯齿波和三角波是由设计用于线性控制电压的电路产生的，例如模拟示波器的水平扫描或电视的光栅扫描。这些波的电压以恒定速率变化。



沿和脉冲：

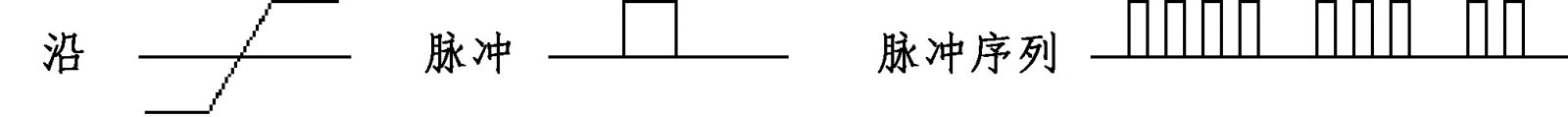

电压的瞬间变化就会在波形中形成沿，电压由低到高会形成上升沿，比如你打开电源开关的时候，由高到低就会形成下降沿，比如你关闭电源开关的时候。而整个打开然后过了一会关闭的动作下来，就会形成一个脉冲。它可能代表计算机电路传输的一点信息，也可能是电路中的故障或缺陷。

一整排连续的脉冲就叫脉冲序列，计算机中的数字组件使用脉冲相互通信。脉冲在X射线和通信设备中也很常见。



示波器的常用波形测量项





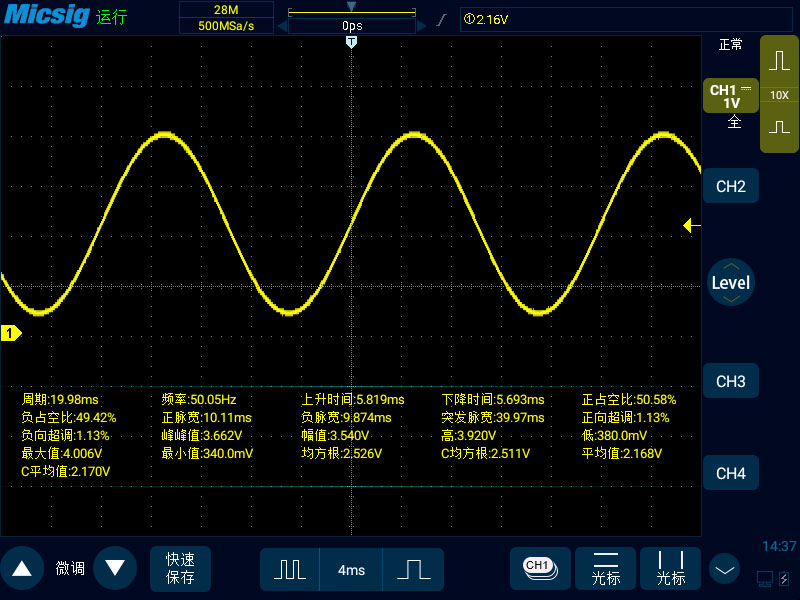

周期和频率：

如果一个信号是重复的，则它便具有频率。频率以赫兹（Hz）为单位，等于信号在一秒钟内重复自身的次数。具有重复性的信号也就有了周期，它指代信号在多次重复的过程中其中一次所花的时间。

因此，周期和频率互为倒数。

下面的例子中是一个正弦波，它的频率是3HZ，周期是1/3秒。



电压：

电压是指电路中两点之间的电位或信号强度。一般来说其中一个点是接地点（0V），但也并非一直如此。要测量波形从最大峰值到最小峰值的电压，这称为峰峰值电压。幅值通常指从接地点测得的信号的最大电压。下面的例子所示的波形幅值为1V，峰峰值电压为2V。



相位：

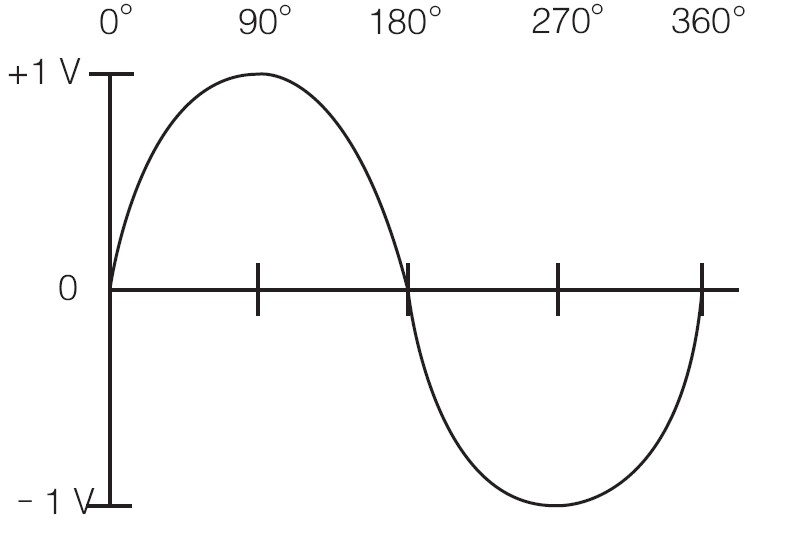

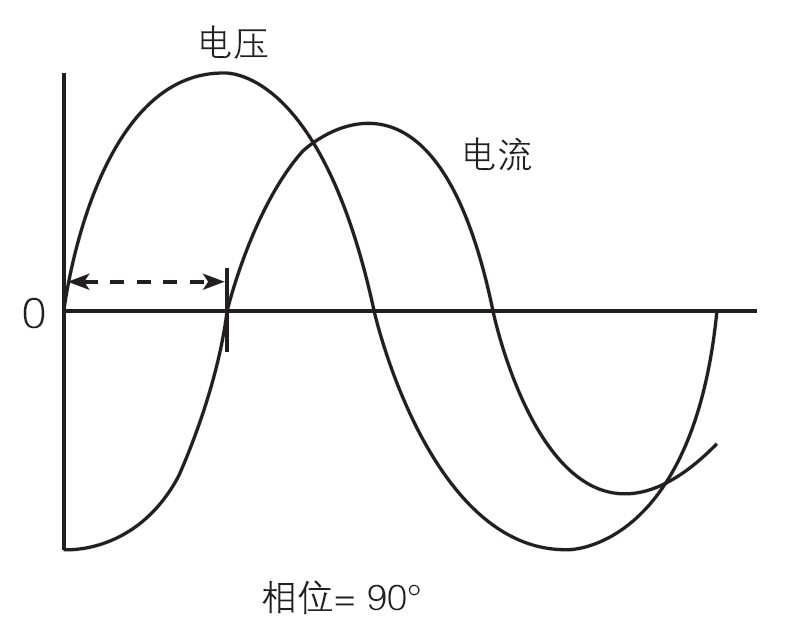

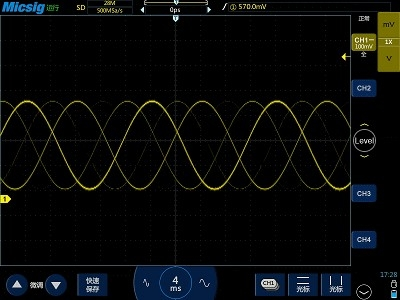

观察正弦波可以很好的解释相位的概念。一个圆有360°，正弦波的电压呈循环运动。所以一个正弦波的周期也可以有360°。如上图所示。当你想描述一个波形的周期经过多少量时，您可以使用度来描述正弦波的相角。相移描述了两个类似信号之间的定时差。如下图所示，电压的波形相对于电流的波形的相位是90°，因为这两个波型在周期中到达同一个点的距离是一个周期的1/4（360°/4=90°）。相移在电子器件中十分常见。

带宽：

带宽是示波器的首要指标，这个指标可以告诉我们示波器能准确测量信号的频率范围。当信号频率到达一定程度后，随着信号频率的增加，示波器准确测量信号的能力会减弱。

示波器的带宽是指在示波器的输入端加正弦波，幅度衰减至-3dB（70.7%）时的频率点就是示波器的带宽。如果我们用100MHz带宽的示波器测量：幅值为1V ，频率为100MHz 的正弦波时，实际得到的幅值会不小于0.707V。

示波器的带宽越高，实际测量也就越精确，当然价格和成本也会更高，那么我们需要多大带宽的示波器才合适呢？一般所测信号最大频率的5倍，就是最合适的带宽。





上升时间：

上升时间是描述示波器可测频率范围的另一种参数。 当您期望测量脉冲和沿时，上升时间可能是更合适考虑的性能参数。 当一个脉冲的上升时间快于示波器标称的上升时间时，该信号将无法被准确测量。





垂直档位：

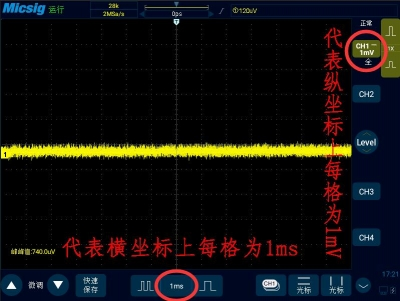

垂直档位指代示波器纵坐标上每一格的电压值，也表示垂直放大器可以放大微弱信号的程度。通常用mV/div或V/div标识。一般示波器的最小垂直档位为1mV每格。





时基：

时基指代示波器横坐标上每一格的时间。









增益精度和垂直分辨率：

增益精度表示垂直系统衰减或放大信号的精度，通常用的示波器的增益精度在<±2%

垂直分辨率表示示波器模数转换器把输入电压转换成数字值的精度。垂直分辨率用位数表示，比如麦科信的STO系列示波器的垂直分辨率是8位。计算技术可以改善有效分辨率。





采样率：

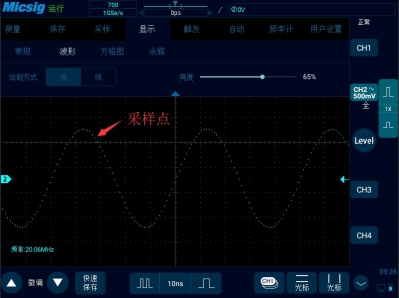

示波器显示的波形其实都是由一个一个点组成的，采样率就代表了示波器每秒能捕获多少采样点的能力。示波器能捕获的采用点越多，波形就越接近信号本身，越不容易失真。大多数示波器标称的都是其最大采样率。如果你想观察一个长时间的波形，那么示波器的最小采样率就十分重要，因为采样率是基于示波器存储深度（记录长度），随波形记录时长而改变的。









存储深度（记录长度）：

存储深度这个参数说明了示波器一屏幕最多能显示多少个波形点。一些示波器支持调节存储深度的大小。由于示波器能存储的采样点有限，因此在测试的时候，我们必须在波形细节和波形时长之间做出取舍。选择一个短时间的波形，但是能看到更多的波形细节。或选择记录一个长时间的波形，但是可能会导致波形失真。









波形捕获率：

示波器能将信号捕捉，然后通过计算显示在屏幕上。但是捕捉信号和计算显示信号这2个动作是无法同时进行的，也就是说，示波器在计算显示信号的时候，是不会捕获信号的，这部分信号就会丢失，也称之为死区时间。示波器每秒能捕获波形的次数，就是示波器的波形捕获率，用波形/秒（wfms/s）表示。采样率表明了示波器每秒捕获数据点数量的能力，波形捕获速率则是指示波器每秒采集波形的速度有多快。

波形捕获速率高的示波器可以更好地观察信号特点，大幅度提高示波器迅速捕获瞬态异常信号的概率，如抖动、欠幅脉冲、毛刺和跳变误差。





触发：

示波器的触发功能在正确的信号点同步扫描，可以稳定重复的波形或捕获单次波形。通过重复显示输入信号的同一部分，使重复的波形能够稳定地显示在示波器的屏幕上。如果每次扫描都从信号上不同位置开始，屏幕上出现的波形就会非常杂乱，很难观察计算。





没有触发的画面
