0424 基于单片机的电子琴设计 (程序+仿真+电路+论文)(51+SEG2+BZ+KEY11)

摘要

本文设计并实现了一种基于单片机的电子琴系统。该系统以STC89C52单片机为核心控制器，采用矩阵键盘作为输入设备，使用数码管显示当前音阶和弹奏键号，并通过蜂鸣器发出不同音阶的音符。系统具有弹奏模式和播放模式两种工作模式，用户可以通过按键进行切换。在弹奏模式下，用户可以演奏21个音符；在播放模式下，系统会自动播放《两只老虎》的旋律。本文详细阐述了系统的硬件设计、软件实现以及仿真验证过程。通过实际测试，该系统实现了预期功能，具有音阶准确、操作简便、功能丰富等特点，可广泛应用于音乐教学、娱乐等场合。

关键词 单片机；电子琴；矩阵键盘；数码管；蜂鸣器；音阶；播放模式

引言

随着电子技术的发展，电子乐器逐渐成为音乐创作和表演的重要工具。电子琴作为一种常见的电子乐器，因其便携性和多功能性而受到广泛欢迎。本设计旨在开发一种基于单片机的电子琴系统，以满足音乐教学和娱乐对便携式电子乐器的需求。

电子琴技术的发展经历了从模拟电路到数字电路的转变。早期的电子琴主要采用模拟电路生成音阶，音色单一且稳定性差。随着单片机技术的发展，基于单片机的电子琴逐渐成为主流。这种电子琴不仅能够实现更精确的音阶控制，还可以集成多种功能，如音色选择、节奏控制和自动演奏等。目前，市场上已有多种类型的电子琴，但大多数都存在成本高、功能复杂等问题。因此，开发一种低成本、多功能的电子琴系统具有重要的现实意义。

本设计的主要目标是实现一个基于单片机的电子琴系统，具有以下功能：实现高、中、低三个音阶共21个音符的发音；通过数码管显示当前音阶和弹奏键号；具有弹奏模式和播放模式两种工作模式；在播放模式下，能够自动播放《两只老虎》的旋律。通过这些功能的实现，本设计将为用户提供一个准确、便捷、多功能的电子琴解决方案。

一、系统总体设计

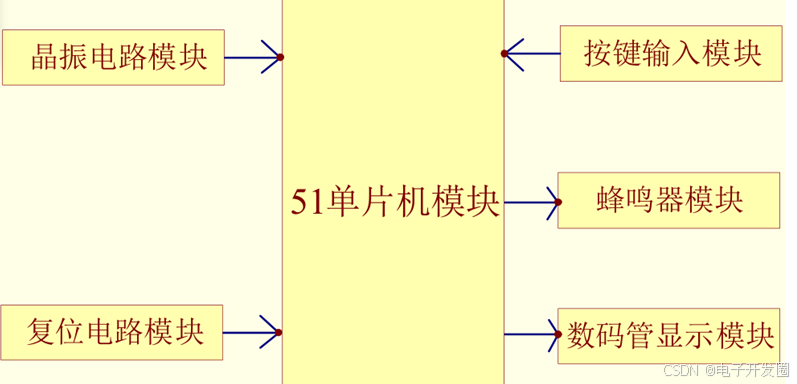

本设计的电子琴系统采用模块化设计思想，主要由以下几个部分组成：主控模块、输入模块、显示模块、音频输出模块和电源模块。系统总体结构如图1所示。

主控模块采用STC89C52单片机作为核心控制器，负责协调各个模块的工作，处理用户输入，生成音阶信号，并管理系统的各种功能。输入模块采用4×4矩阵键盘，用于输入音符和切换工作模式。显示模块采用两位共阳数码管，用于显示当前音阶和弹奏键号。音频输出模块采用蜂鸣器，用于发出不同音阶的音符。电源模块为系统提供稳定的5V工作电压。

系统的工作流程如下：首先，矩阵键盘检测用户输入，并将按键信息传送给单片机。单片机根据当前的工作模式决定如何处理输入。在弹奏模式下，单片机会根据按键信息生成相应的音阶信号，并通过蜂鸣器发出音符，同时在数码管上显示当前音阶和弹奏键号。在播放模式下，单片机会自动生成《两只老虎》的旋律信号，并通过蜂鸣器播放，同时在数码管上显示当前播放的音阶和键号。用户可以通过按键切换工作模式。整个系统通过USB接口供电，保证了使用的便捷性。

二、硬件设计

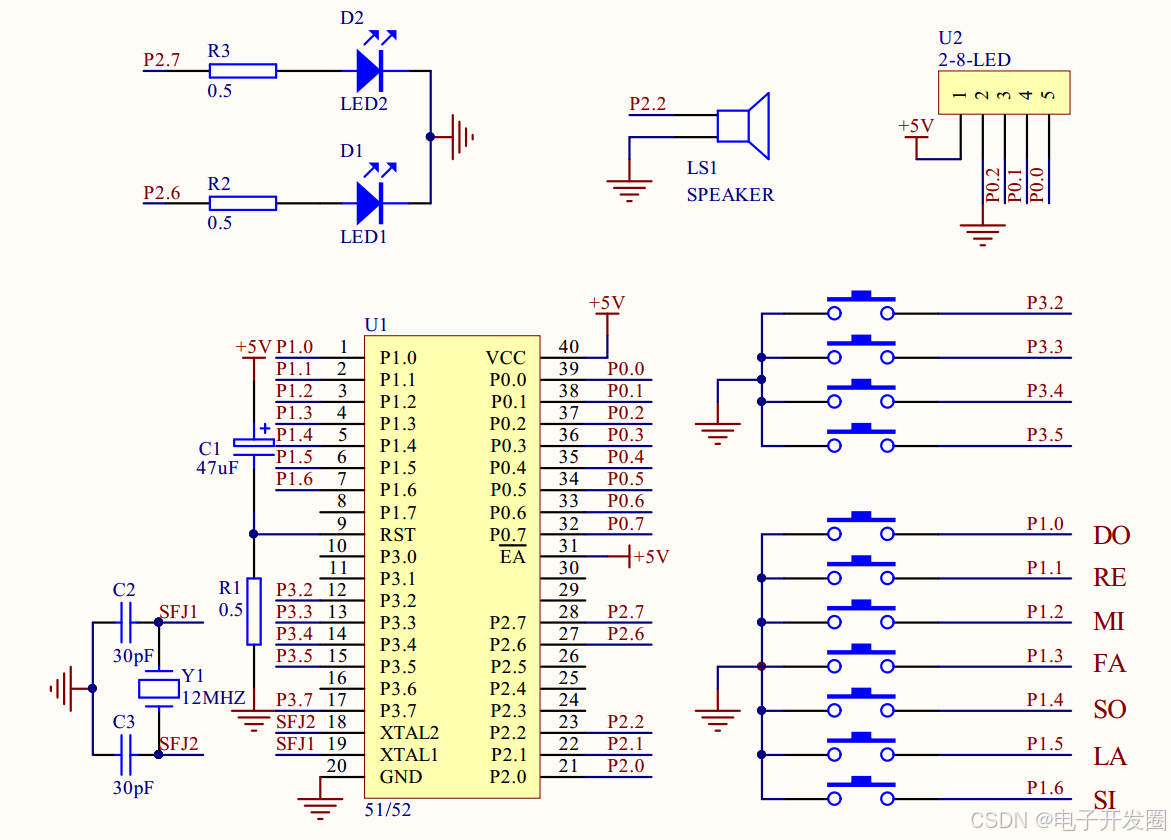

本设计的硬件部分主要包括以下几个模块：主控模块、输入模块、显示模块、音频输出模块和电源模块。每个模块都经过精心设计和选择，以确保系统的整体性能和可靠性。

主控模块采用STC89C52单片机作为核心控制器。STC89C52是一款高性能、低功耗的8位单片机，具有8KB的Flash程序存储器、512字节的RAM和32个I/O口。它支持在系统编程（ISP）和在应用编程（IAP），便于程序的调试和更新。单片机的工作电压为5V，通过USB接口供电，简化了电源设计。单片机的主要任务是读取键盘输入，生成音阶信号，控制数码管显示，并管理系统的各种功能。

输入模块采用4×4矩阵键盘。矩阵键盘由4行4列共16个按键组成，可以输入0-9数字、音阶切换键和功能键。键盘的行扫描信号由单片机的P1口低4位控制，列扫描信号由P1口高4位读取。为了防止按键抖动造成的误判，硬件电路中加入了RC滤波电路。输入模块的设计简单可靠，为用户提供了便捷的操作方式。

显示模块采用两位共阳数码管。数码管具有亮度高、显示清晰、成本低的特点。它通过动态扫描方式与单片机连接，可以显示0-9的数字和部分字母。数码管的段选信号由单片机的P0口控制，位选信号由P2口的低2位控制。为了增加驱动能力，段选信号和位选信号都通过74HC245缓冲器进行驱动。显示模块的设计考虑了用户友好性，确保信息清晰易读。

音频输出模块采用蜂鸣器。蜂鸣器通过一个NPN三极管与单片机连接，由单片机的I/O口控制。通过调节PWM信号的频率，可以生成不同音阶的音符。为了提高音质，硬件电路中加入了滤波电容。音频输出模块的设计确保了音阶的准确性和音质的清晰度。

电源模块采用USB供电，并通过AMS1117-5.0稳压芯片为系统提供稳定的5V电压。电源模块的设计保证了系统的可靠性和稳定性，同时简化了外部电源设计。

三、软件设计

本设计的软件部分采用模块化编程思想，主要包括主程序、键盘扫描程序、音阶生成程序、显示程序、播放程序和工作模式管理程序等模块。软件设计的目标是实现系统的各项功能，同时保证程序的可靠性和可维护性。

主程序采用轮询方式，不断检查各个模块的状态并执行相应的操作。程序初始化后，进入主循环，依次调用键盘扫描、音阶生成、显示更新和播放控制等子程序。为了提高系统的实时性，主程序中使用了定时器中断，每10ms更新一次显示和控制状态。这种设计既保证了系统的响应速度，又避免了CPU资源的过度占用。

键盘扫描程序负责检测矩阵键盘的输入，并将按键信息转换为音符或功能指令。程序采用行列扫描法检测按键状态，可以有效防止按键抖动和重复触发。为了提高扫描效率，程序实现了快速扫描算法，能够在短时间内完成整个键盘的扫描。键盘扫描程序还实现了组合键功能，允许用户通过组合键切换音阶和工作模式。

音阶生成程序负责根据按键信息生成相应的PWM信号，控制蜂鸣器发出不同音阶的音符。程序使用定时器生成PWM信号，通过调整定时器的重装值来改变PWM频率，从而生成不同的音阶。为了提高音阶的准确性，程序使用了预计算的频率表，确保每个音符的频率都符合音乐标准。音阶生成程序还实现了音符的平滑过渡功能，避免了音符切换时的杂音。

显示程序负责将当前音阶和弹奏键号格式化后显示在数码管上。程序首先将音阶和键号转换为BCD码，然后根据动态扫描原理进行显示。为了提高显示效果，程序实现了显示刷新率的自动调节，确保在不同操作频率下都能获得最佳的显示效果。显示程序还负责管理显示模式的切换，允许用户选择显示当前音阶或弹奏键号。

播放程序负责在播放模式下自动生成《两只老虎》的旋律。程序使用预存储的乐谱数据，按照设定的节奏和速度依次播放每个音符。为了提高播放的准确性，程序使用了定时器中断来控制音符的持续时间。播放程序还实现了循环播放功能，允许用户选择单次播放或循环播放。

工作模式管理程序负责管理系统的弹奏模式和播放模式。程序根据用户的输入切换工作模式，并相应地调整系统的行为。在弹奏模式下，程序会响应用户的键盘输入，实时生成音符。在播放模式下，程序会自动播放预存的旋律，忽略用户的键盘输入。工作模式管理程序还实现了模式切换的平滑过渡，避免了模式切换时的杂音和显示闪烁。

四、仿真设计

为了验证系统设计的正确性和可靠性，本设计在硬件实现之前，首先使用Proteus软件进行了仿真。Proteus是一款功能强大的电子设计自动化软件，可以模拟单片机及其外围电路的工作情况，是电子系统设计和调试的有力工具。

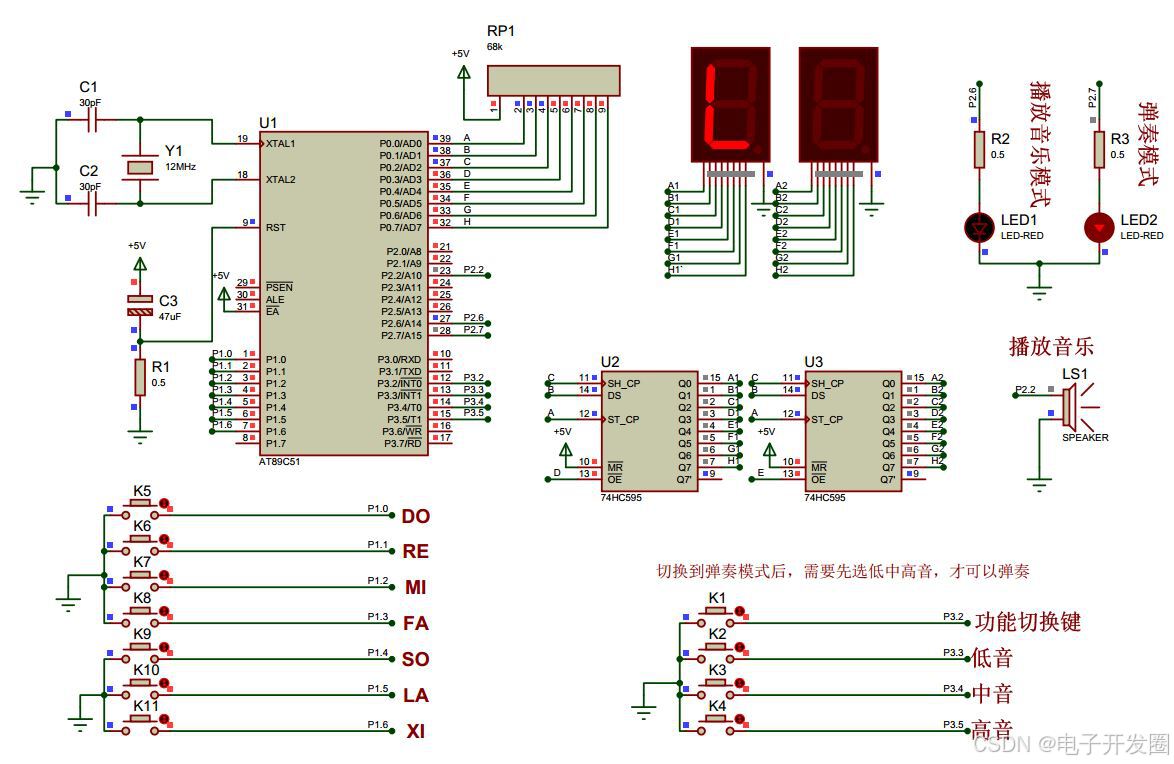

在Proteus中，我们建立了与硬件设计相对应的仿真电路。仿真电路包括STC89C52单片机、4×4矩阵键盘、两位数码管、蜂鸣器等元件。为了模拟真实的键盘输入，我们使用虚拟键盘进行操作。整个仿真电路的搭建严格按照硬件设计图纸进行，确保了仿真结果的准确性。

仿真过程中，我们主要测试了以下几个关键功能：键盘输入响应、音阶生成、数码管显示和播放模式。通过操作虚拟键盘，我们观察数码管的显示是否准确，蜂鸣器是否能够发出正确的音阶。同时，我们测试了播放模式下的旋律播放，检查《两只老虎》的旋律是否准确。此外，我们还测试了工作模式切换功能，验证了模式切换的平滑性和稳定性。

仿真结果显示，系统各项功能均达到了设计要求。键盘输入响应迅速，能够准确识别每个按键。音阶生成准确，能够发出符合音乐标准的音符。数码管显示清晰，能够实时反映当前音阶和弹奏键号。播放模式下的旋律播放准确，节奏和音阶都符合预期。工作模式切换平滑，没有出现杂音和显示闪烁。

通过Proteus仿真，我们不仅验证了系统设计的正确性，还发现并解决了一些潜在的问题。例如，在最初的仿真中，我们发现音阶切换时有时会出现杂音，经过分析发现是PWM信号切换不够平滑，通过优化音阶生成程序解决了这个问题。又如，在测试播放模式时，我们发现旋律节奏不够准确，经过排查发现是定时器设置不当，通过调整定时器参数解决了这个问题。

五、结论

本设计成功实现了一种基于单片机的电子琴系统，达到了预期的设计目标。系统采用STC89C52单片机作为核心控制器，结合矩阵键盘和数码管显示，实现了21个音符的精确发音和实时显示。通过弹奏模式和播放模式两种工作模式，系统能够满足用户的不同需求，提供了丰富的功能体验。

系统的创新点主要体现在以下几个方面：首先，采用模块化设计思想，提高了系统的可维护性和可扩展性；其次，实现了基于PWM的精确音阶生成，确保了音阶的准确性和音质的清晰度；再次，设计了友好的用户界面和便捷的操作方式，提高了系统的易用性；最后，通过Proteus仿真，提前发现并解决了潜在问题，缩短了开发周期。

在实际应用中，本设计可以广泛应用于音乐教学、娱乐等场合，为用户提供一个准确、便捷、多功能的电子琴解决方案。系统的低成本和高可靠性使其具有很好的市场前景。未来，我们可以考虑增加音色选择、节奏控制等功能，进一步提升系统的实用性和竞争力。
