达林顿管也称复合管，即使用两个三极管复合成一个三极管。一般大功率三极管的基极需要较大的电流来驱动，不能直接将小信号进行放大(小信号提供不了足够的基极驱动电流)，而达林顿管内部由两个三极管组合而成，前级三极管将小电流放大后再驱动后级的三极管，这样小电流也可以驱动大功率管的达林顿管，由原理也可以看出，功率部分主要是由后级的三极管来承担的。

达林顿管的主要复合方式有4种，如下图①，图②:

上图①同极型复合达林顿管

上 图②异型达林顿复合管

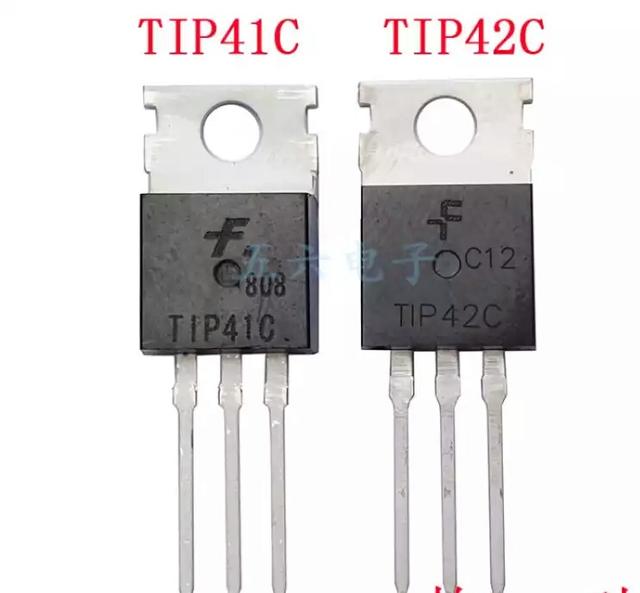

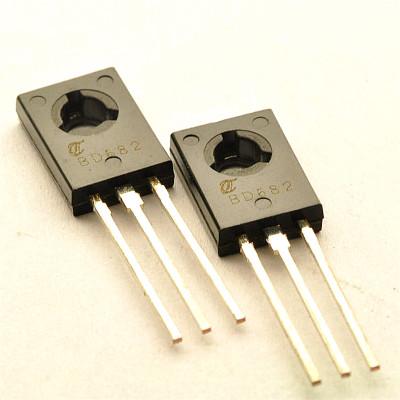

下图③是塑封装式达林顿管图片:

图③

下图④是集成达林顿管图片:

如上图达林顿复合管①所示: 两级放大器元件同为NpN型晶体管，将前级晶体管的射极电流直接引入下一级的基极，当作下级的输入。(同极型达林顿)连接，是使用相同型号的晶体管，图②而(异型达林顿)连接，是使用NpN和pNp晶体管相互串联达成达林顿管的特性。

达林管的典型应用于:

1.用于大功率开关电路，电机调速，逆变电路。

2.驱动小型继电器。

3.驱动LED智能显示屏。

4.驱动大功率功放器。

几种型号的达林顿管:2SA1301.2sA1302.2sA1516.2sB817.2sB1020.2sB1400.2sB1429.2N2955等，它们的功率大都在100w以上。

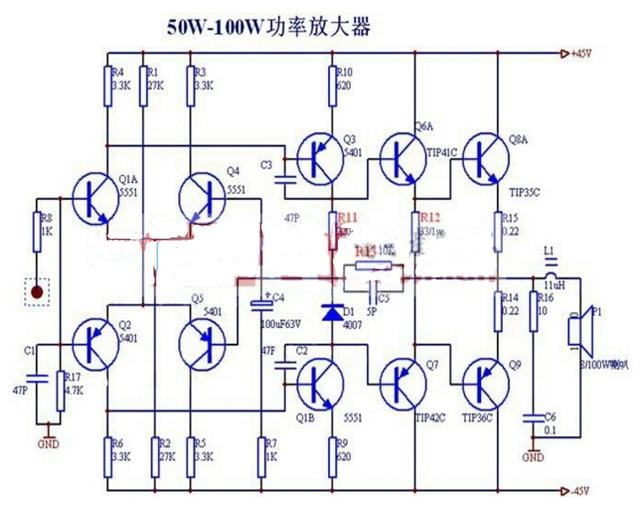

下面图⑤是达林顿管应用电路图

图⑤

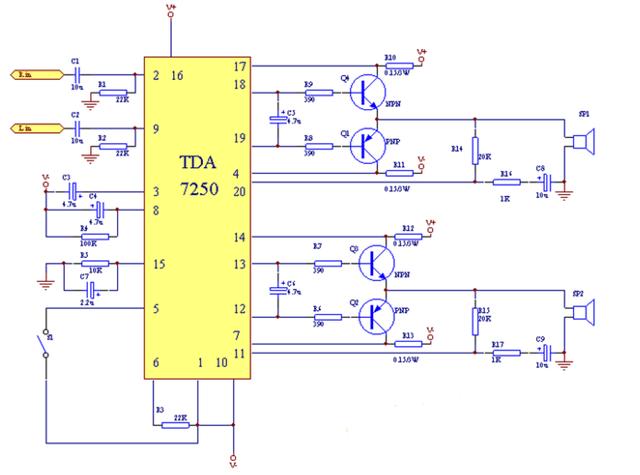

下图⑥是集成达林顿应用电路图

图⑥
