前言

面向生产现场的信息可视化，不仅要“好看”，更要“好用”。本文以“生产车间数据看板”为例，从目标、架构、实现与优化等维度，整理一套可复用的方法论，帮助团队在真实场景下高效交付稳定、清晰、可扩展的大屏应用。

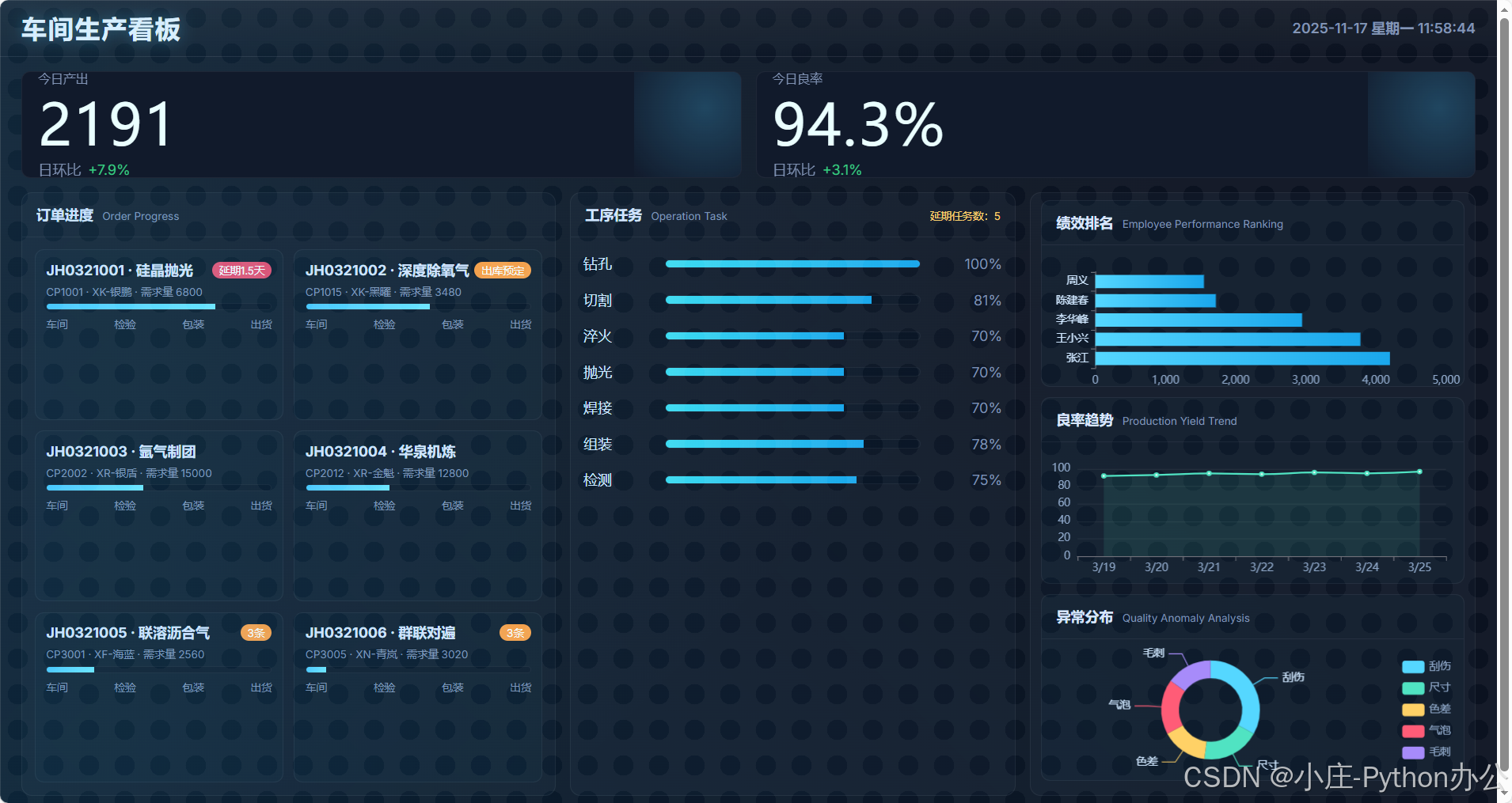

点我可以预览
点我可以预览
点我可以预览

目标与场景

• 聚焦关键指标：产量、良率、停机时长、在制品、能耗等核心数据
• 实时与准实时兼顾：不同数据源具备不同更新频率，统一在前端体现
• 更适合远距阅读：高对比度、清晰层级、简洁文案与单位标注
• 可靠运行：长时间展示不出现卡顿、内存泄漏、时间漂移等问题

页面结构与信息架构

• 顶部状态区：当前时间、班次、线体/设备选择、全局告警提示
• 左右模块区：产线概览、设备稼动、工序良率、WIP趋势、工单进度
• 底部趋势区：核心指标的分时趋势与对比（按小时/班次/天）
• 统一图例与单位：确保不同图表的刻度与单位一致、易比较

数据接入与更新策略

• 数据源类型：HTTP接口、消息队列、文件轮询、本地缓存
• 更新频率：按指标分类（如状态类 1–5s，聚合类 30–60s，报表类 ≥5min）
• 前端调度：统一调度器管理各模块的定时器，避免无序 setInterval
• 失效与降级：当接口失败时提供缓存/占位与重试，记录最后成功时间

前端实现要点

• 模块化：每个看板模块自包含数据拉取、渲染与错误处理
• 响应式：基于容器尺寸动态计算字号、间距与行列布局
• 动态时间：以统一的时钟源驱动全局时间展示与数据轮询窗口
• 数据校验：到达前端的数据按字段与范围做快速校验与清洗
• 无阻塞渲染：避免在主线程做重计算；必要时采用异步与增量更新

可视化与交互设计

• 强调趋势与异常：对异常点/段突出色彩与标记，支持快速定位
• 少即是多：限制同时展示的维度，提供聚合与分屏切换
• 文案与单位：统一显示规则（小数位、单位、千分位），减少认知负担
• 告警反馈：模块级失败与异常要有明确视觉反馈与自动恢复策略

性能与稳定性优化

• 定时器合并：统一调度降低无意义唤醒，减少抖动与资源占用
• 资源释放：模块卸载或数据源切换时主动清理事件与定时器
• 绘制策略：优先使用轻量绘制路径，避免频繁全量重渲染
• 内存监测：长时间运行场景下定期做内存快照与泄漏检测

部署与运维

• 依赖最小化：减少不必要的第三方依赖，降低兼容与安全风险
• 环境适配：分辨率、浏览器版本与网络条件的兼容性检查
• 监控与日志：前端错误、接口性能与数据质量的在线度量
• 配置中心：将站点与模块配置外置，支持多车间/多产线复用

常见问题与化解

• 时间不准：统一从单一时钟源广播时间，避免多处各自维护
• 卡顿抖动：检查动画与定时器密度，分批更新或做窗口节流
• 数据不一致：明确口径与更新周期，前后端一致的聚合规则
• 可读性差：简化颜色与图例，分层表达重要信息与上下文

迁移与扩展建议

• 组件化与约定：沉淀通用模块（卡片、趋势、列表、告警），统一接口
• 多端复用：将核心绘制与数据层抽象，支持 PC 大屏与内嵌端复用
• 沙箱与回放：提供离线数据回放与 UI 沙箱，便于联调与回归测试

结语

生产车间的数据看板是一项系统工程，既要理解业务，也要兼顾工程实践与运行稳定性。按照“清晰的信息架构 + 可控的数据接入 + 统一的前端时钟 + 轻量的可视化与调度”四个原则推进，即可在复杂现场环境中实现既好看又好用、长期稳定的大屏展示。
