本文介绍了SMC LFE1B4F水流量计的接线方法和工作原理，包括DC+、DC-、OUT1和OUT2的线色对应。在测量模式下，用户可通过上下键设置P_1和P_2的值，以实现正向和反向流量的区分。此外，通过长按S键，用户可以进入功能选择模式，进行如迟滞模式、线体名称设置和强制输出等高级配置。若需恢复出厂设置，可在测量模式下选择f99选项。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

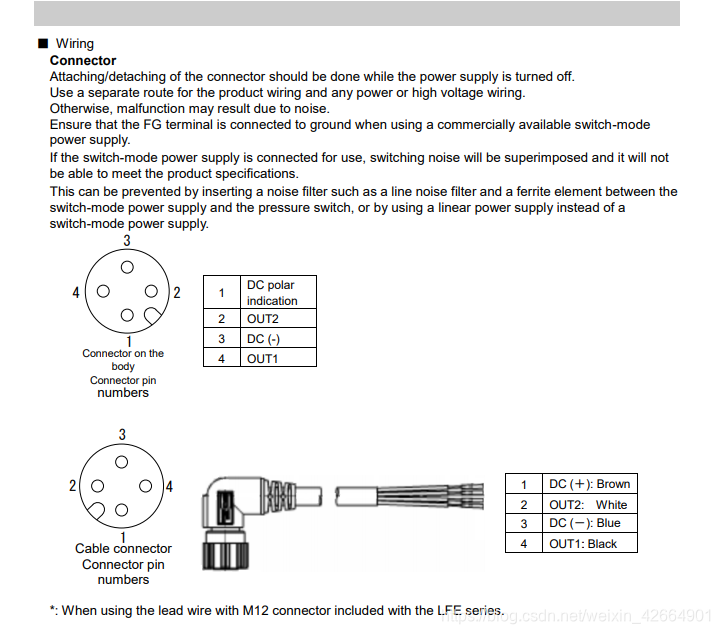

LS线

1：DC+ BROWN棕色

2:OUT2 white 白色

3: DC- blue 蓝色

4：OUT1 BLACK黑色

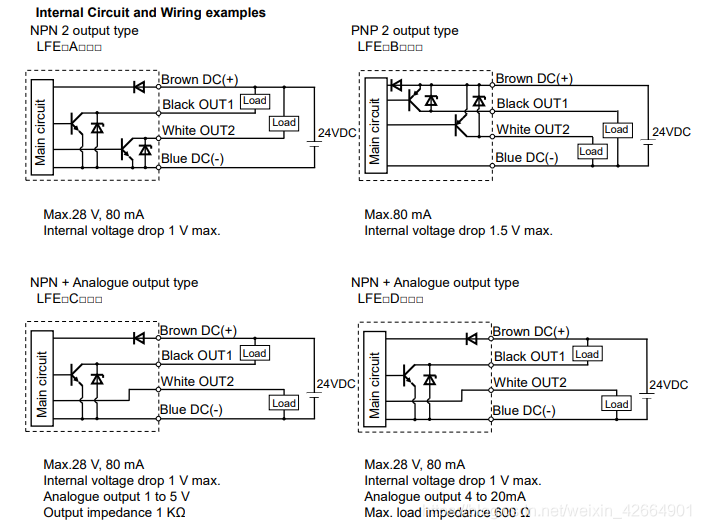

原理图

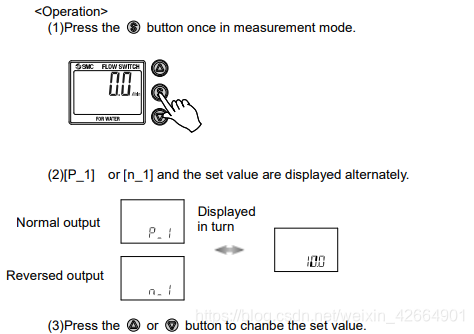

在测量模式下，按上下键可以设置P_1，P_2的值，P_1为正向输出，n_1为反向输出（流量大于 P_1设定值时，out1输出1）

测量模式下，长按S键，可以进入功能选择模式

设置out1
