三电平LLC的PWM控制导通分析

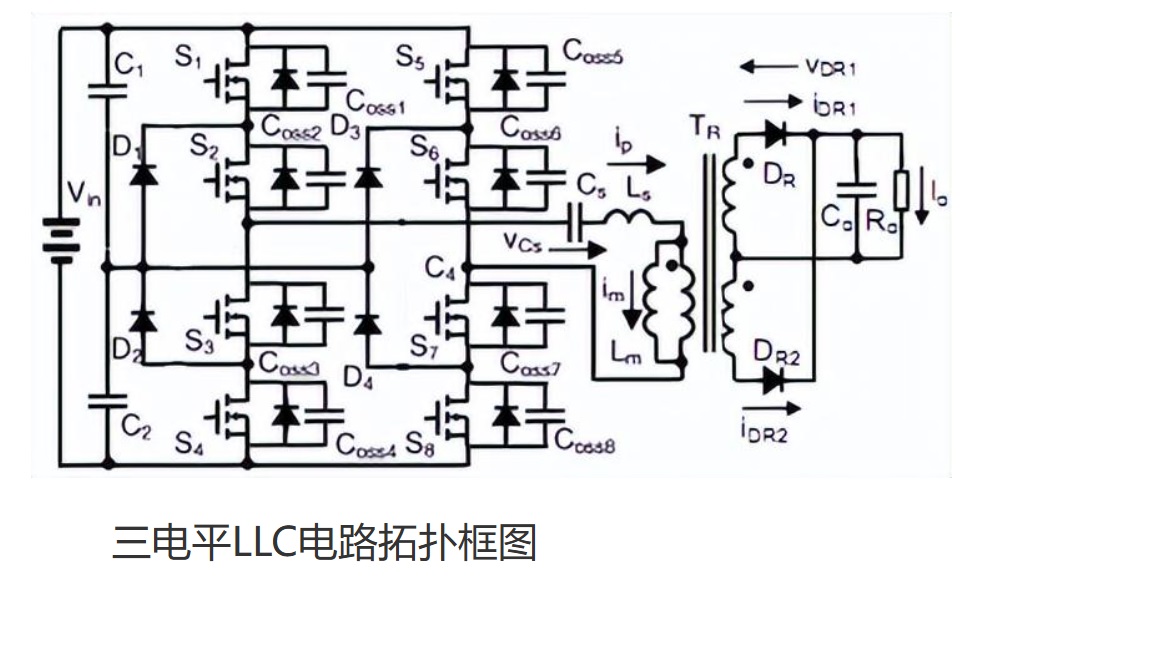

如上图所示三电平LLC，既可以使用调频，也可以使用pwm脉宽调制,下面分析脉宽调制的开通过程。

1. 假设初始时刻S1，S2，S7，S8导通。t0时刻，先关断S1和S8，S1和S8关断后，工作电源和变压器初级连接断开，停止对变压器储能，所以S1和S8关断时间的提前和靠后就控制了导通占空比，实现了PWM调制。

2. S1和S8关断后，Ls续流电流以及变压器后级续流折返电流之和对S1和S8的并联电容充电，对S3，S4，S5，S6的并联电容放电。路径有两条，一条路径是：S7，C8，C3，C4，另一条路径是 C1，S2，C5，C6.

3. C1和C8充电至0.5Vin的时候，二极管D1，D4导通，使C1和C8电压被钳位在0.5Vin，不会过充。此后，Ls续流电流以及变压器后级续流折返电流之和一直通过S2，S7，D1，D4续流。此时C3，C4，C5，C6为0.25Vin

4. 经过一段时间后，在t1时刻，关闭S2，S7，Ls续流电流以及变压器后级续流折返电流之和一直通过通过3条路径为C2，C7放电，为C3，C4，C5，C6放电。一条路径为C7，D4，D1，C2，另一条路径为：C7，C8，C3，C3，第三条路径为C5，C6，C1，C2. 经过一段时间后，t2时刻最终C2，C7电压为0.5Vin，C3，C4，C5，C6电压为0.

5. 此时开通S3，S4，S5，S6，为0电压开通，此后开始新一轮导通。

上述 t0时刻之前为PWM导通状态，t0至t1为软开关充放电阶段1，目标使使当前导通支路关断的外管的并联电容充电0.5Vin
t1至t2为软开关充放电阶段2，目标使使当前导通支路关断的内管的并联电容充电0.5Vin
导通支路关断的内管和外管电压分别为0.5Vin之后，其和为Vin，那么同一个桥臂的另外两个管压降就为0，可以实现0电压开通。
由于每个管子上都并联电容，因此自然是0电压关断。

注意： t1至t2时间不宜太长，原因是内管并联电容C2，C7被电压被充电至0.5Vin以后，变压器的初级电压的极性会发生发转，变压器后级Dr2导通，但是Dr2的导通电流一开始不足以使抵消续流电流负载电流，因此会继续有续流电流流过DR1，因此变压器的次级被短路电压为0，变压器初级也被钳位在0电压，后级的续流电流不会被反射回初级，初级续流电流只有Ls的储存的电流能量，该能量较小，如果被放电完毕，会发生反向充电情况，这就失去了下一轮的零电压开通条件。

t2时刻为洗一个周期开始时间，即下一轮导通开始时间
