在变频器的实际使用过程中，经常由于工艺的要求，会采用控制传动设备的输出转矩，使传动设备保持一定的力矩工作，如收放卷、拉丝机、切边机、分卷机等等。变频器要实现转矩控制通常有两种方式：一是直接转矩控制；二是速度环饱和转矩限幅的控制。
这里我们针对直接转矩控制进行讨论，直接给定转矩值的话，使传动设备保持稳定的力矩运转， 不控制传动设备速度。但是，如果负载突然消失或轻载的话，例如空车、断带等情况会造成飞车现象。这里主要讨论在直接转矩控制模式，是否可以限制电机转速。

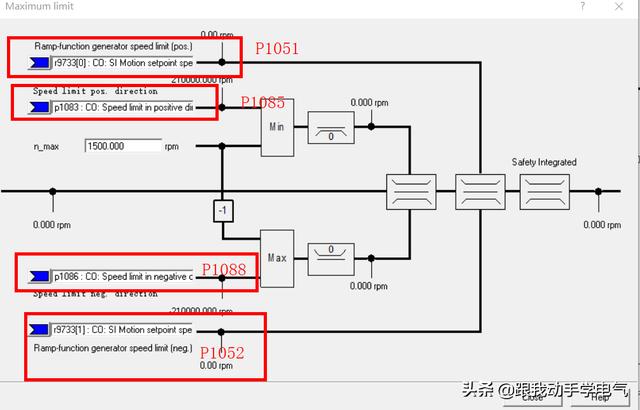

一、首先在STARTER或SCOUT中看看速度限幅的功能图

从上图可以看出对于速度限幅主要设置P1051、P1052、P1082、P1085、P1088这5个参数。

二、参数说明。

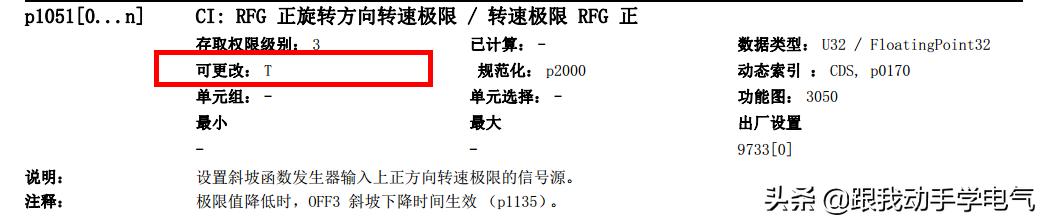

1、P1051正旋转方向转速极限

上图是参数手册中的说明，可以看出在运行状态下是不能修改此参数，并且需要权限是3，

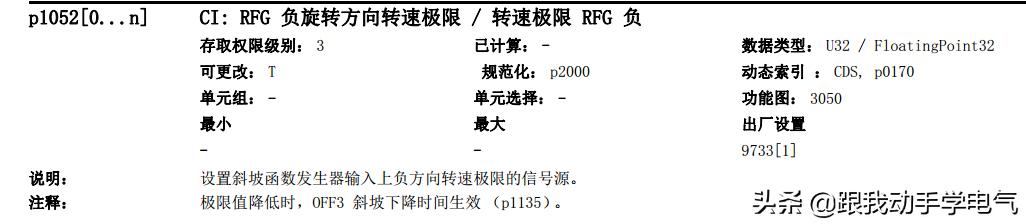

2、P1052负旋转方向转速极限

P1051和P1052是自动互联r9733[0]和r9733[1]，只作用于速度控制。(会在下面就功能图来进行讲解)

3、P1082转速限幅

该参数在运行状态时不可以修改的 ,必须停机状态下修改。

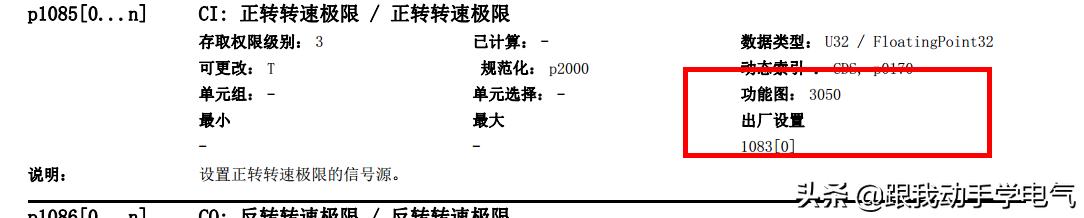

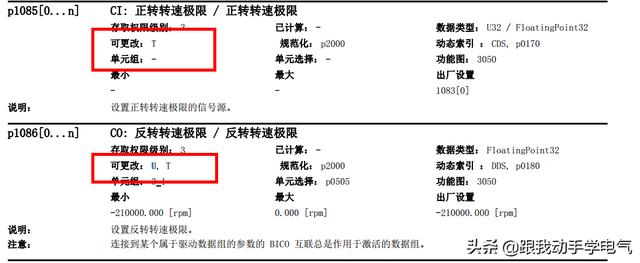

4、P1085和P1088(设置正转速极限的源和设置负转速极限的源)从下图中可以很容易看出可以通过参数互联选择限幅的源。

P1083和P1086可以在运行时进行设置，从而达到在运行时限制速度的目的。

三、功能图说明。

在参数手册中，对应的参数中有相应的功能图，找到对应的功能图就可以看了。例如本文的3050

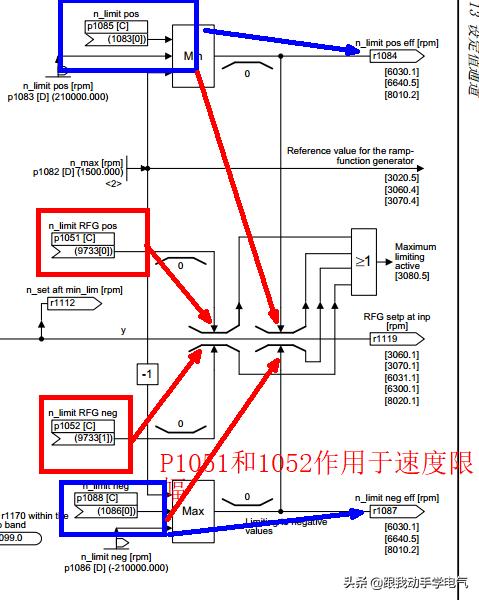

从3050转速限制功能图可以看出P1051和P1052，P1085和P1088都是作用于速度通道，但是P1085和P1088通过r1084和r1087作用于转矩通道。

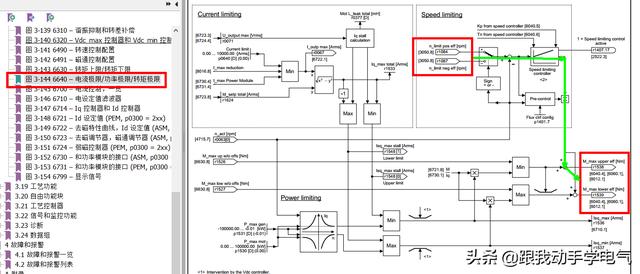

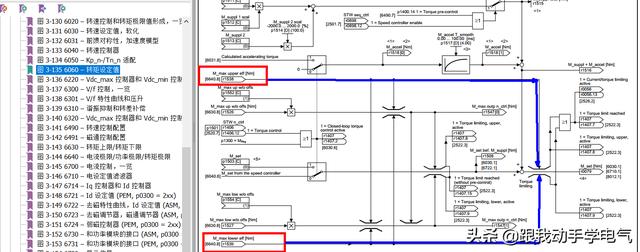

上图是6640电流/转矩通道功能图，可以看到r1084和r1087作用于转矩通道。
