如何设计一个光控开关电路

在有一些应用场景中，需要根据环境的光强度来进行开关，比如我们楼道的光控灯，着一些电路其实就是一些光控开关电路，主要是以光敏电阻等感光元器件为传感器。

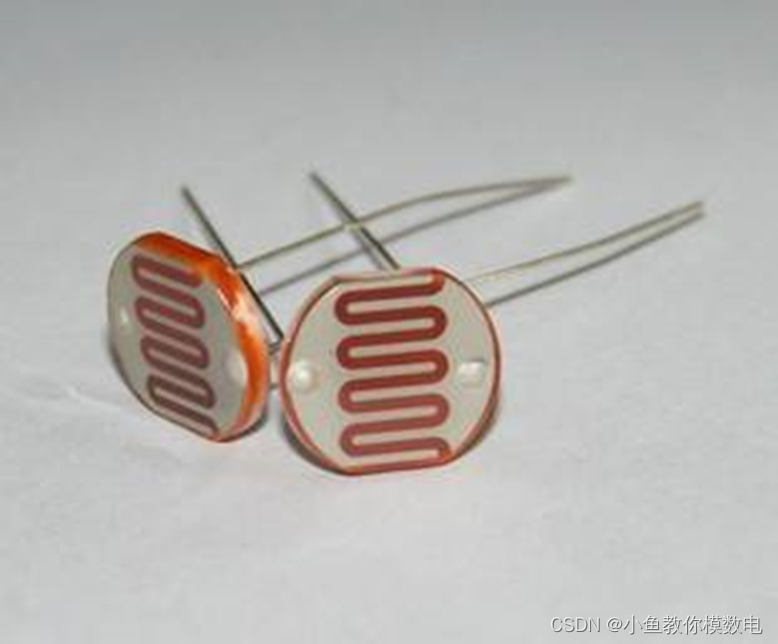

首先我们来看下光敏电阻，它长下面的这个样子

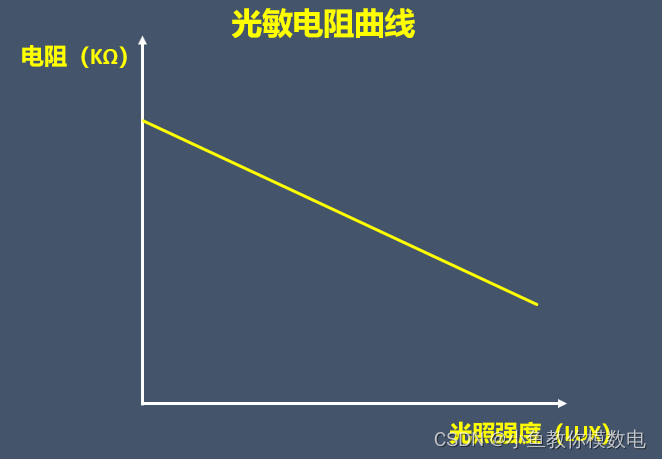

它的特性就是在有光的条件下，电阻相较于无光的环境要小很多，比如我这个光敏电阻GL5528，它在有光环境电阻大概10-20K，无光的环境大概1M欧姆的样子。

下面我们来看下这个光开关的原理图，这个RL就是光敏电阻，然后的话还用到了一个运放比较器LM393，比较器的话当通向端电压大于反相端电压时比较器输出高电平，当同相端电压小于反相端电压时输出低电平。

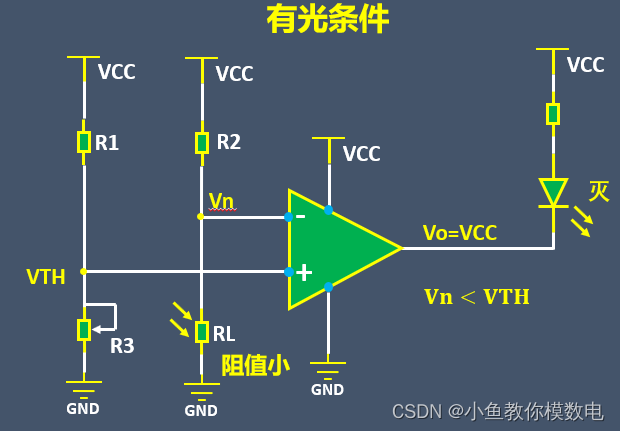

当有光照时，光敏电阻阻值比较小，比较器反相端分压小，从而比较器反相端电压Vn<VTH（同相端电压）。所以比较器输出高电平，此时LED熄灭

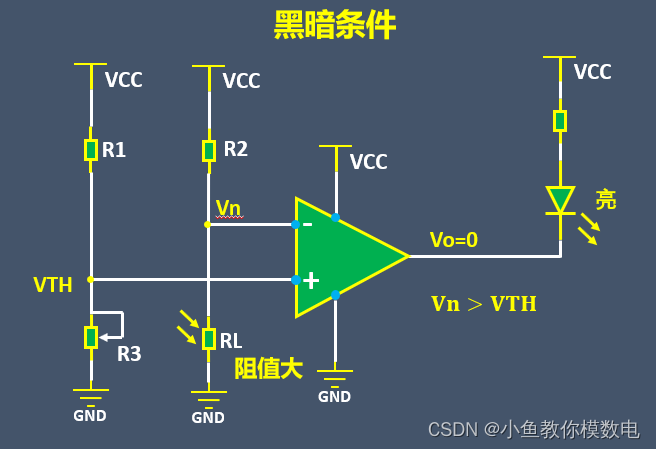

 当在比较暗的环境中时，光敏电阻阻值比较大，比较器反相端分压大，从而比较器反相端电压Vn>VTH（同相端电压）。所以比较器输出低电平，此时LED点亮

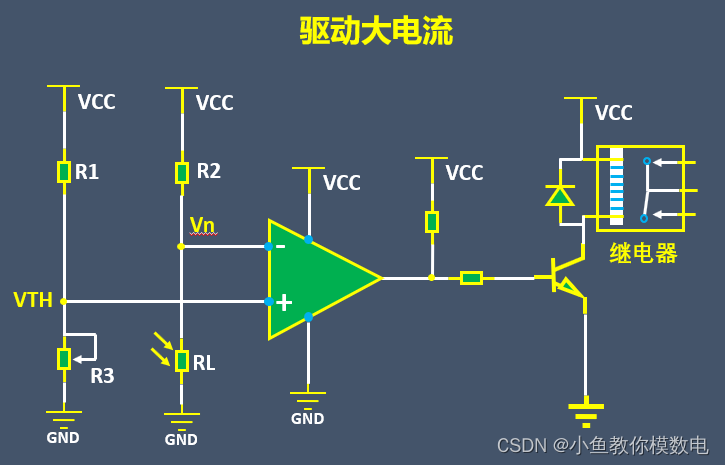

 如果比较器后级需要驱动大电流的功率器件，则可以加继电器，电路图如下

上面的电路使虽然简单，但是还是存在一些缺点，比如在临界光照的情况下，LED可能会出现忽明忽暗的情况，大家可以用滞回比较器会比较好。
