继电器驱动电路二极管的作用

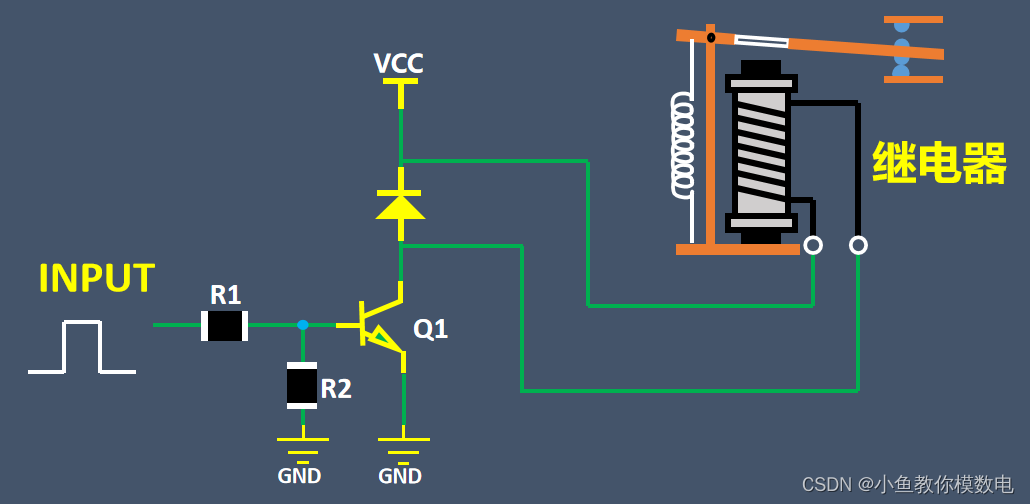

这是一个继电器的驱动电路。电阻R1的左端是信号输入端，

当输入高电平，三极管导通，继电器线圈有电流流过，继电器吸合。

当输入低电平，三极管截止，继电器不吸合。

大家可以看到在继电器线圈引脚上并联了一个二极管，今天就来和大家分享下这个二极管的作用。

我们可以用示波器测量以下，这个电路三极管集电极的波形。

首先是没有加二极管的，当输入为高电平，三极管导通，继电器线圈有电流流过，三极管集电极的电压从高电平变到低电平，

当输入从高电平变为为低电平，三极管从导通变为截止，理应该三极管集电极电压从低电平变为高电平，但是大家有没有看到，这个过程中三极管集电极电压有一个尖峰。

下面看下加了二极管的（加的是一个肖特基二极管），当输入为高电平，三极管集电极电压从高电平变到低电平

当输入从高电平变为为低电平时，三极管电压从低电平变为高电平，但是没有像之前没加二极管时那样有比较高的尖峰电压了。

继电器的线圈我们可以看成一个感性器件。

当三极管由导通变为截止时，由于电感的电流不能突变，继电器的线圈会在三极管的集电极端产生自感电动势。也就是我们前面看到的没加二极管时的尖峰电压。

但是如果在继电器线圈上并联一个二极管，当三极管从导通变为截止时，电感中存储的电流就通过二极管流向电感的上面，进而慢慢的消耗掉，所以就不会在三极管集电极产生尖峰电压，这个二极管也成为续流二极管。

电感产生的尖峰电压如果过大，很可能会损坏三极管，所以我们一般在感性器件的开关电路上基本都有续流二极管的身影。
