1、什么是定时器、计数器

定时器就是单片机设定一个时间间隔，时间间隔到后通知单片机。例如设置100ms的定时器，100ms后定时器通知单片机时间到了。

(1)定时器是单片机的一种内部外设。(以前的单片机只有CPU,也就是只有运算器和控制器。伴随集成电路的发展，定时器、串口等也集成到单片机内部，所以定时器称为内部外设)。

(2)定时器就相当是单片机的"闹钟"。

(3)一定程度上定时器就是计数器，计数器就是定时器，往后看就能理解了。

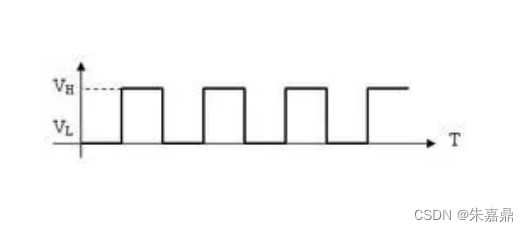

(4)计数器用于记录外部脉冲产生的个数，如果外部脉冲产生的时间间隔是可知且固定的，就可以通过脉冲个数✖脉冲时间间隔得到定时时间。

2、定时器如何工作

定时器定时器本质上是计数时钟脉冲的个数。时钟脉冲一般由晶振和起振电路产生(这句话了解可)。

一般定时器的工作流程：

(1)第一步：设定定时器的时钟源(51单片机中不需要，因为这种简单的单片机只有一个时钟源，没得选)

(2)第二步：初始化时钟相关的寄存器

(3)第三步：设定定时时间(即设定脉冲计数个数)

(4)第四步：通过脉冲个数判断定时时间是否到了，但通常情况是设置中断，时间到后(计数值到后)会自动通知单片机。这一步也可以理解为设置中断处理程序。

(5)第五步：打开定时器

(6)运行时：定时器计数值到后产生中断，在中断中做想做的事。

3、软件控制硬件的关键——寄存器

3.1、什么是寄存器

(1)寄存器的英文是Register。

(2)寄存器，既可以往里面写内容，也可以把里面的内容读出来。一般按位定义。

(3)寄存器使用地址访问，编程上像内存一样。(了解即可)

3.2、寄存器的工作原理

(1)寄存器与硬件之间有双向影响，寄存器可能影响硬件，硬件也可能影响寄存器。

(2)硬件可以读写寄存器

(3)寄存器可以抽象理解为硬件和软件之间的桥梁。

(4)在复杂单片机中，IO口的输入输出功能，输出高低电平，也可以通过寄存器来配置。

(5)总结：寄存器是软件能够控制硬件的关键。

3.3、单片机学习的关键就是各种寄存器

(1)单片机学习主要包括2个:CPU和各种内部外设

(2)各种内部外设的编程就是操纵寄存器。

(3)熟悉一款单片机其实就是熟悉他的寄存器。

(4)寄存器会随着单片机的复杂而复杂。

4、51单片机定时器简介

细节可参照具体型号单片机数据手册/参考手册。

4.1、数据手册部分内容

在STC89C51RC单片机中手册部分内容:

(1)定时器/计数器的核心部件是一个加法(也有减法)的计数器，其本质是对脉冲进行计数。只是计数脉冲来源不同：如果计数脉冲来自系统时钟，则为定时方式，此时的定时器/计数器每12个晶振时钟或者每6个晶振时钟得到一个计数脉冲，计数值加1；如果计数脉冲来自单片机外部引脚,则为计数方式，每来一个脉冲加1。

(2)该单片机可工作在12T或6T工作模式下。当外部晶振频率为12MHz时，12T工作模式下相当于12分频，6T工作模式下6分频。分频后得到的时钟频率才是CPU的工作时钟。该单片机默认是12T工作模式，可通过stc-isp下载程序软件勾选是能6T(双倍速)模式，这样下载程序，单片机便工作在6T模式下。

(3)在STM32单片机中是外部晶振频率倍频后的时钟为CPU工作时钟。

4.2、51单片机相关周期知识补充

(1)兆赫兹是波动频率单位之一。波动频率的基本单位是赫兹，采千进位制；1兆赫相当于1000千赫（KHz），也就是10^6赫兹。

(2)赫兹是国际单位制中频率的单位，它是每秒钟的周期性变动重复次数的计量。赫兹简称赫。每秒钟振动（或振荡、波动）一次为1赫兹，或可写成次/秒。

(3)单片机中的常见周期

晶振周期：晶振的振荡周期，也就是晶振震动一次所花的时间，比如1MHz晶振震荡周期是 1/1MHz（1/1000000）s，也就是1微妙。一般也称为振荡周期。

时钟周期：时钟周期，如果晶振的输出没有经过分频或倍频就直接作为cpu的工作时钟，则时钟周期就等于晶振的振荡周期；如果晶振的输出经过分频或倍频后作为cpu的工作时钟，则时钟周期就就是分频或倍频后的。即，时钟周期是CPU的实际工作频率的倒数，是时序中最小的时间单位。51单片机没有分频或倍频，而STM32中有。51单片机中晶振周期等于时钟周期。

注：学习51单片机经常看见时钟周期就是振荡周期这种说法是不够严谨的。

机器周期：机器周期也称为CPU周期。在计算机中，为了便于管理，常把一条指令的执行过程划分为若干个阶段（如取指、译码、执行等），每一阶段完成一个基本操作。完成一个基本操作所需要的时间称为机器周期。一般情况下，一个机器周期由若干个时钟周期组成。
