STM32程序下载电路分析

一、STM32程序下载有哪些方式

(1)STM32程序的下载一般通过JLINK这样的调试器；

(2)STM32程序的下载还可以通过ISP方式下载。

(3)这里只介绍ISP方式下载电路。

二、ISP下载原理

第1步：先设置BOOT1和BOOT0从系统区启动，执行系统中预设的程序

第2步：主机通过串口发送要下载的hex文件给STM32

第3步：系统预设的程序接收到hex后将其烧录到用户区flash中

第4步：设置BOOT1和BOOT0为从用户区启动，然后复位重启(复位)执行刚才下载的hex即可。

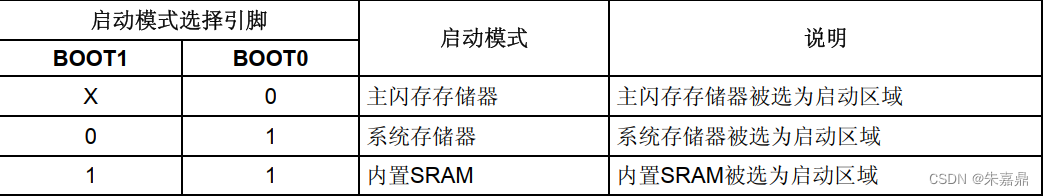

三、STM32的BOOT1和BOOT0与启动区的关系

 以上表格显得过于复杂，了解就行。只需要知道2个BOOT引脚设置如下：

(1)BOOT1始终为0

(2)BOOT0在ISP时要先为1，就是从系统存储区启动，也就是程序下载。

然后BOOT0为0，就是从主闪存存储器运行，也就是程序运行。

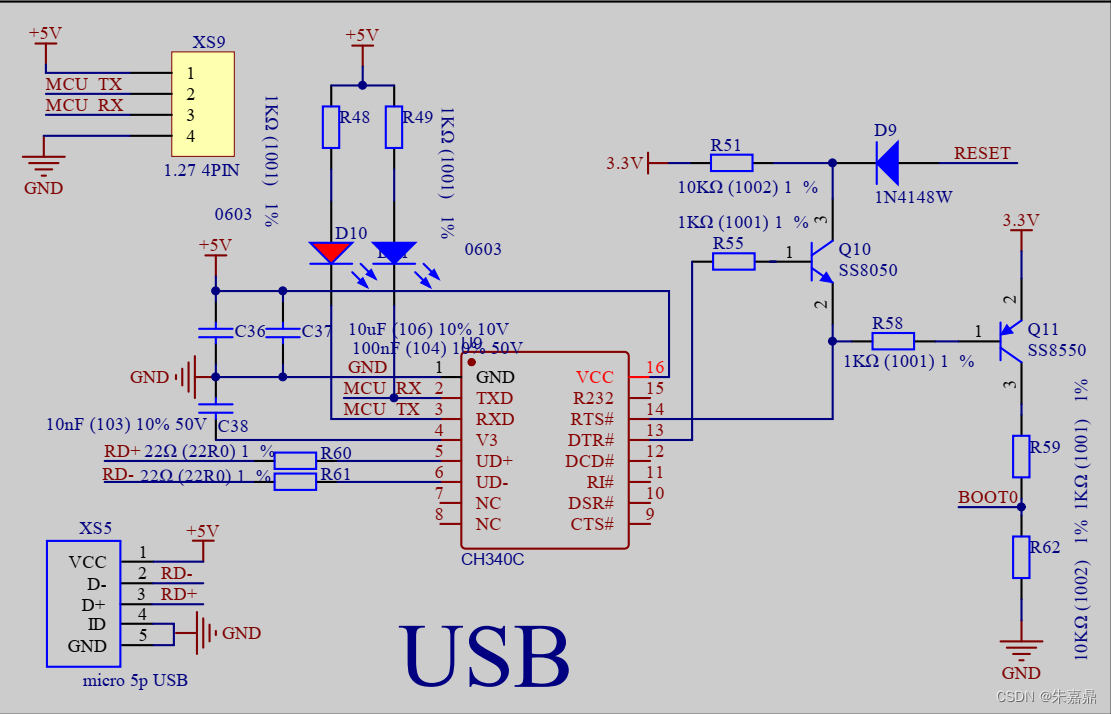

四、CH340下载电路的分析

1、综上分析，要实现一键下载，需要BOOT0先等于1，然后等于0。

2、主要通过CH340芯片的RTS和DTR引脚来改变BOOT0。而RTS和DTR引脚又是
