基于国产智能芯片的IP摄像机产品方案

当下，视频监控市场正向智能化、数字化、高清化等方向深度发展，IP摄像机也从单一的视频采集工具转变为多功能的智慧处理设备。一款智能IP摄像机主要由三部分组成：镜头、图像传感器芯片及编码压缩芯片，其中编码压缩芯片主要对视频、音频、控制等信号数字实时编码后进行传输或存储；而芯片，则是智能IP摄像机的灵魂，只有选择合适的芯片才能满足其前端功能的一切要求。

平 台 介 绍

01瑞芯微 ROCKCHIP

EIPC11xx主板基于瑞芯微的RV1109(双核)/ RV1126 (四核)ARM CortexA7 处理器而设计的低功耗专业IPC智能模组，其集成神经网络处理器NPU，算力高达1.2TOPs(RV1109) 或2.0TOPs(RV1126)。采用宽动态范围成像技术，可实现毫秒级识别速度，识别准确率高达99.8%。支持TensorFlow /MXNet / PyTorch / Caffe /TFlite/Keras/Darknet等多种深度学习框架，以满足开发者不同需求。并配有丰富的外围接口，非常适用于对视频处理有高清要求的视频监控领域。另外，其独特的毫秒级开机速度可达到上电即用的良好用户体验；芯片其极低的待机功耗，尤其适合于电池供电类的产品应用领域。

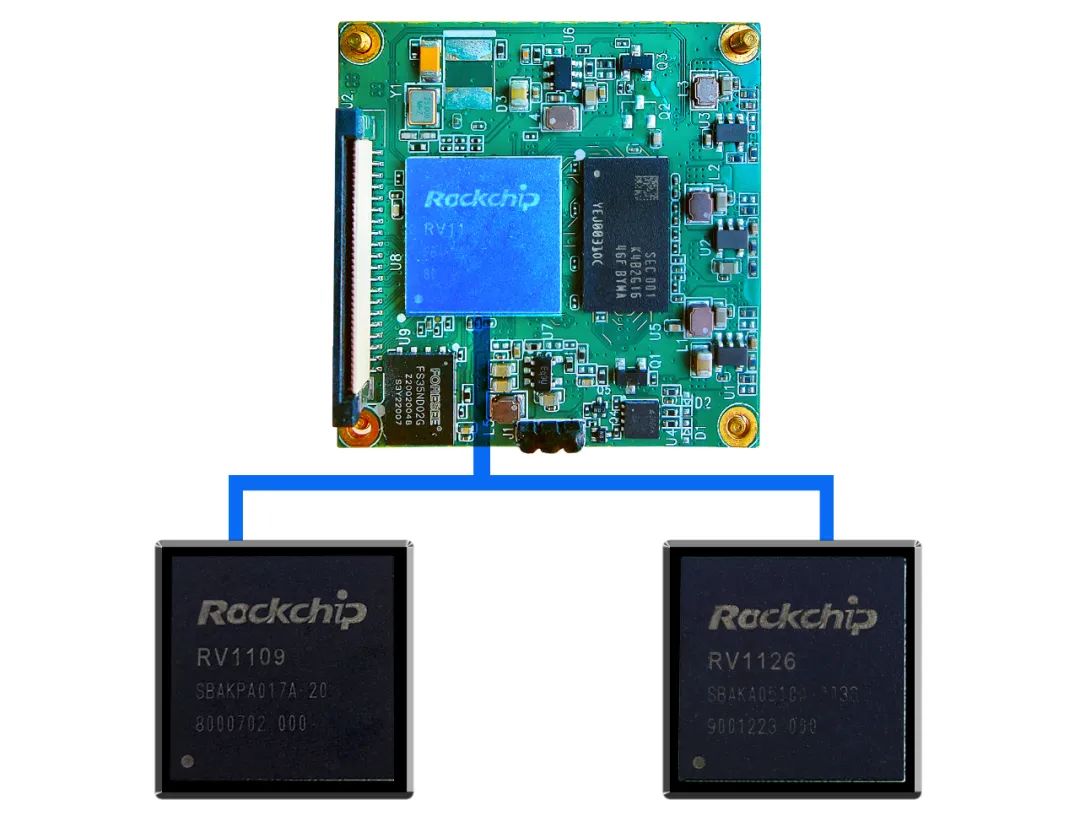

EIPC11xx

EIPC11xx  优势

• 支持3摄像头输入，支持SONY, OmniVision, OnSemi 等高清CMOS sensor；

• 极速开机，上电即用；

• 极低待机功耗，适用于电池供电手持类设备；

• 智能侦测，多项异常侦测、和行为分析；

• 支持第三方算法移植，方便客户在不同应用领域上快速开发；

• 智能编码，支持多个ROI感兴趣区域增强码流；

• 支持断网续传、断网报警功能；

• 编码支持最大4K(4096*2304)@30fps 3072x1728@30fps+1280x720@30fps，图像流畅；

• 支持H.265+/H.265 / H.264 / MJPEG视频压缩算法，支持多级别视频质量配置、编码复杂度设置；

• 支持日夜切换，具有光敏检测/视频检测/时间检测多种切换方式；

• 支持3D数字降噪功能；

• 支持Onvif协议、国标GBT28181。

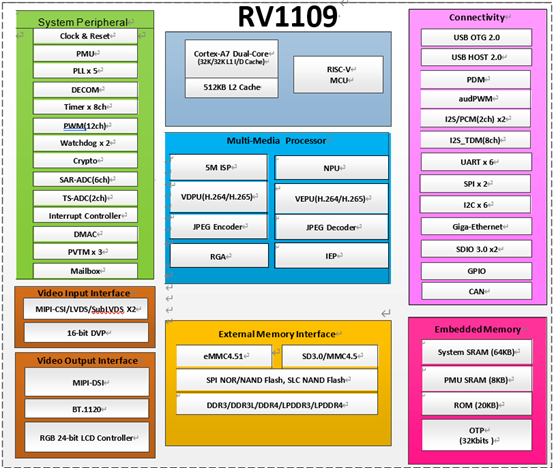

RV1109 功能框图

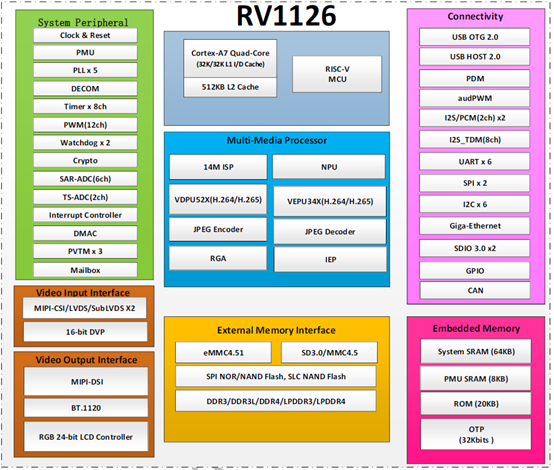

RV1126 功能框图

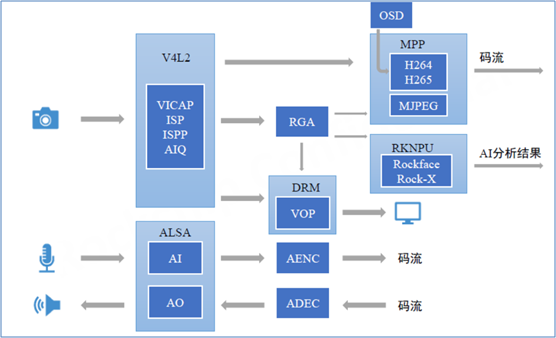

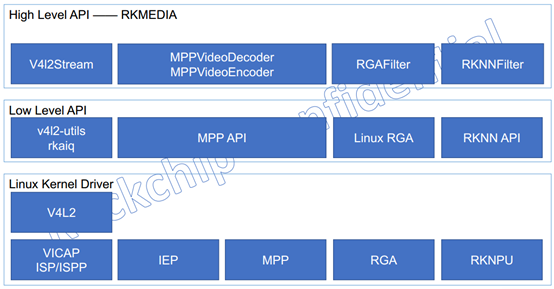

BSP 软件分层架构

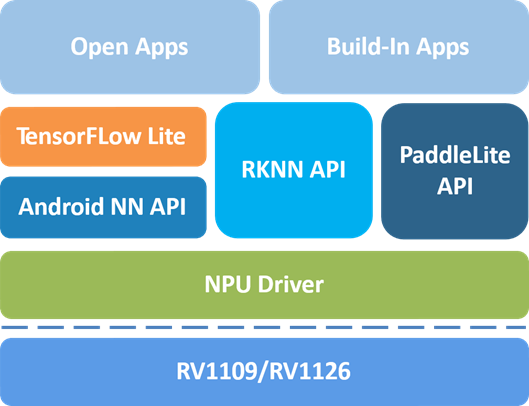

NPU 软件开发框架

应用开发接口：

• 支持Android NN API

• 提供RKNN跨平台API

• 支持PaddleLite框架

• 提供应用开发模版

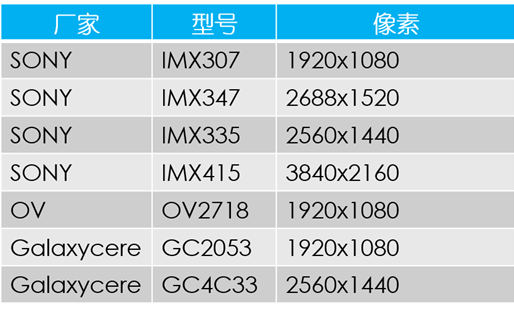

常见SENSOR 支持列表

02晶视 CVITEK

EIPC183x基于晶视CV1835/CV1838双核ARMCortex-A53处理器而设计的高性能、高算力IPC智能模组，同频率下A53 DMIPS比 A7高出约30%。第二代全自研TPU, 高利用率, 低功耗。算力高达2.0TOPs(CV1838)和1.5TOPs（CV1835），同TOPs下比竞争者效能高 30% 以上；支持宽动态、超星光降噪、360度鱼眼展开、低码流等编码。支持TensorFlow / MXNet / PyTorch / Caffe/ONNX等常用深度学习框架。提供独特的100M+1000M双网口、和音频接口，TF卡口，USB2.0等丰富的外围接口。

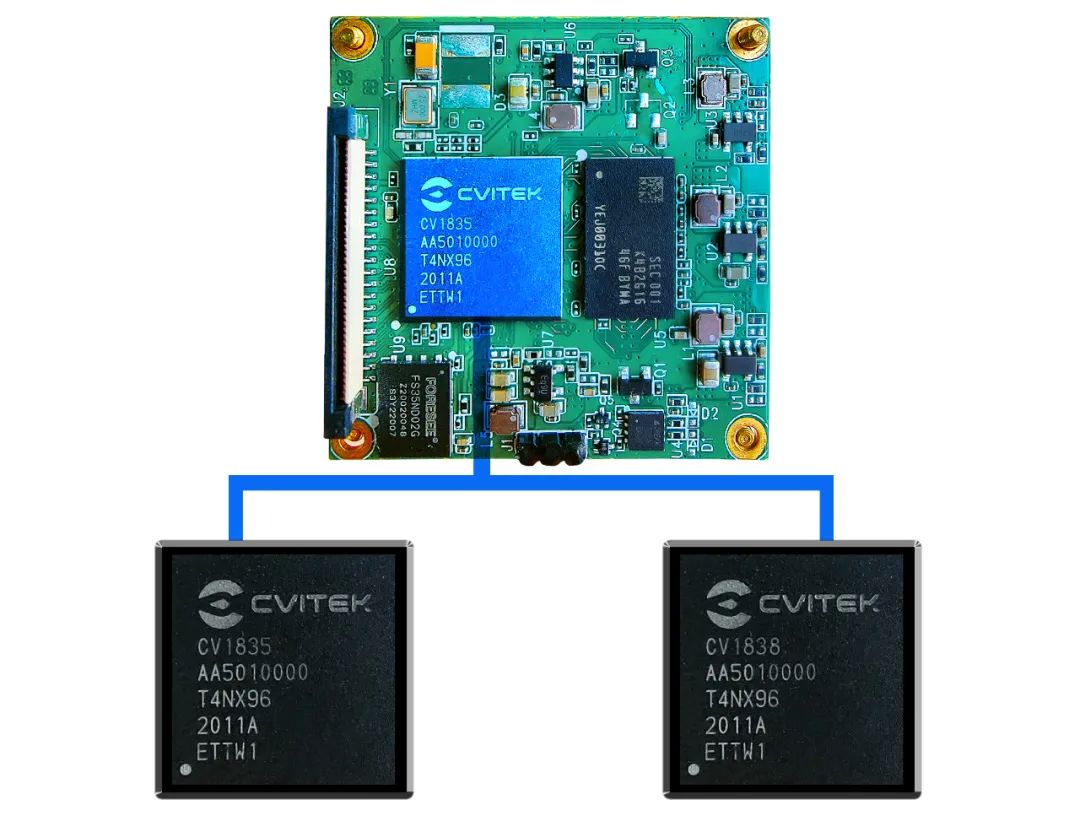

EIPC183x

EIPC183x  优势

• 双核ARM Cortex-A53处理器，比A7高出约30%；

• 自研TPU, 算力高达2.0TOPs (CV1838)和1.5TOPs（CV1835），高利用率, 低功耗；

• 100M+1000M双网口，灵活应对不同带宽要求；

• 支持第三方算法移植，方便客户在不同应用领域上快速开发；

• 支持 SONY, OmniVision,SIO 等高清 CMOS sensor；

• 智能侦测，多项异常侦测、和行为分析；

• 智能编码，支持多个 ROI 感兴趣区域增强码流；

• 支持鱼眼展开，及视频多角度旋转，镜像，翻转功能；

• CV1838支持最大4K(3840x2160+1920x1080+720x576)@25fps 编码.；

• CV1835支持最大(2688x1944+1280x720+720x480)@30fps编码.；

• 支持 H.265+ /H.265 / H.264 / MJPEG 视频压缩算法，支持多级别视频质量配置、编码复杂度设置；

• 支持日夜切换，具有光敏检测/视频检测/时间检测多种切换方式；

• 支持 3D 降噪，Bayer 降噪，细节增强和锐化增强等功能；

• 支持 Onvif 协议、国标 GBT28181。

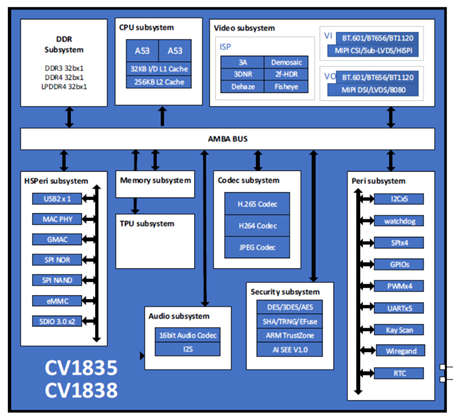

CV1835/1838 功能框图

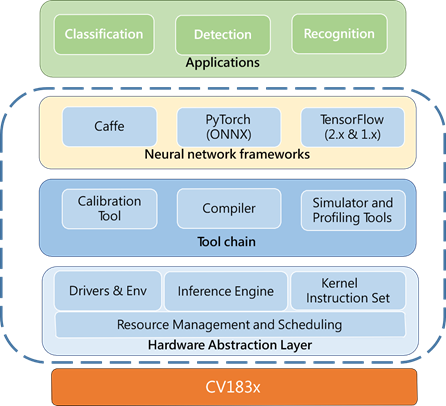

SDK 开发环境介绍

SDK 开发环境特点：

1. 主流框架无缝支持

• Caffe/ONNX/PyTorch/ONNX/Tensorflow

2. 强大的工具链

•  高效能NN编译工具

•   INT8 量化工具

•  仿真器，调试环境和Profiling工具

3. 硬件抽象层（HAL）

•  CVINet高效推理引擎

4. 驱动及运行环境

• CVI Kernel 指令集

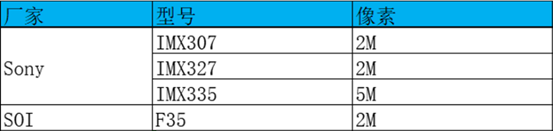

常用SENSOR 支持列表

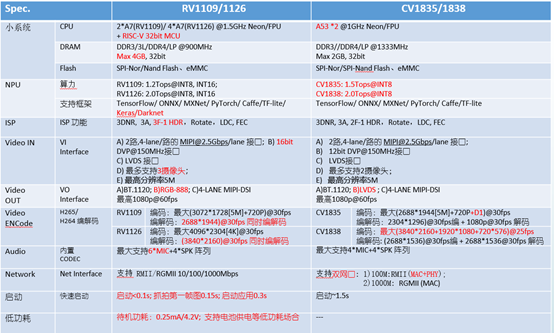

产 品 功 能 对 比

从上述功能参数对比来看，瑞芯微RV1109/1126平台突出特点是支持3摄像头输入，并支持毫秒级的瞬间开机速度，可实现上电即可用的良好用户体验。另外其待机功耗很低，特别适用于电池供电类设备的需求；晶视CV1835/1838平台的优势是高性能的CPU核，其双核A53 比常见的双核A7性能提高30%左右。其NPU2.0TOPs的算力也比常见的IPC主控芯片要高出30%以上。还有双网口设计，可灵活应对不同带宽需求场合，依照效能和价格，提供多样的选择性。

总体来说， 瑞芯微RV11xx平台和晶视CV183x平台是各有千秋，各有特色，有共性一面，也有各自的优势特点，客户可更加具体时间应用侧重点来各取所需。

 智 能 IP 摄 像 机 方 案

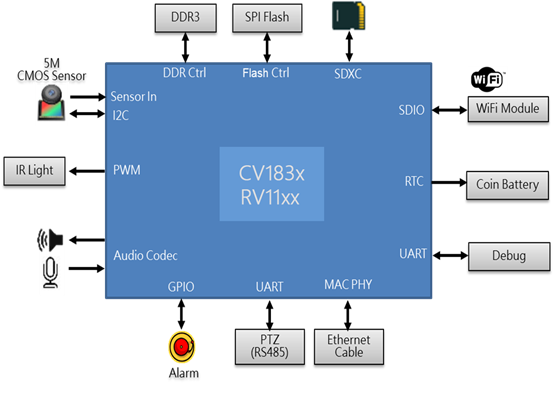

系统典型应用框图

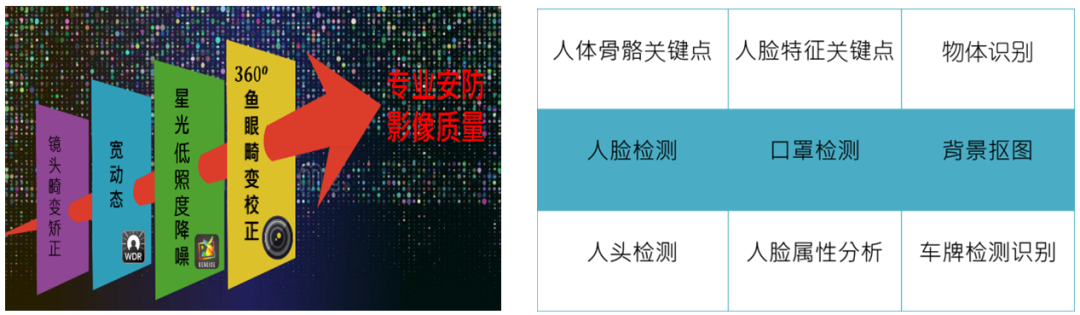

方案优势

• 专业安防影像质量；

• 编码支持最大4K(4096*2304)@30fps或 (3840x2160+1920x1080)@30fps，图像流畅，子码流用于网络点播/远程预览；

• 智能编码，支持多个ROI感兴趣区域增强码流

• 支持H.265+/H.265 / H.264 / MJPEG视频压缩算法，支持多级别视频质量配置、编码复杂度设置；

• 高性能的NNIE 可实现运行人脸检测/识别人车检测/宠物识别/车牌识别/关节姿态识别等算法；

• 支持宽动态、超星光降噪、360度鱼眼展开、低码流编码

• 支持第三方算法移植，方便客户在不同应用领域上快速开发

• 可支持1GB/2GB/4GB DDR4 大容量内存；

• 支持多Mic阵列输入，并可提供先进的降噪算法；

此外，凭借多年的智能软硬件方案设计与开发经验，在IP摄像机产品方案上有充足的资源优势，除了IPC智能模组外，并提供配套SENSOR镜头模组、IP摄像机外壳及专业的AI软件服务，以充分满足客户需求，助力产品快速上市。
