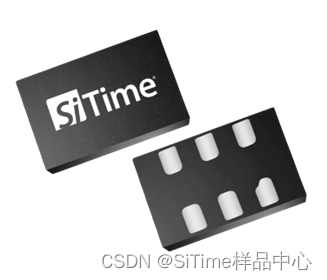

1、SiT9501简介

SiT9501支持从25 MHz到644.53125 MHz的14个常用网络频率。它具有70 fs RMS抖动（典型值），对电源噪声和环境危害具有极好的免疫力，行业标准封装尺寸低至2.0 x 1.6 mm，低功耗选项，以及高达105℃的宽温度支持。

SiT9501针对需要超低抖动和低功耗的通信应用进行了优化，并提供了业界最小的差分封装。

SiT9501为LVPECL、LVDS、HCSL和带有集成终端电阻的低功耗HCSL提供了流行的输出驱动器。它还具有独特的FlexSwing™ 驱动程序，性能类似LVPECL，但独立控制VOH和VOL电平，以简化与具有非标准输入电压要求的芯片组的接口。

SiT9501可接受低至1.8V的电源电压，以实现额外的节能。

振荡器类型	差分振荡器
频率	25 -644.53125MHz 之间14个频率
频率稳定性 (ppm)	±20、±25、±30、±50
抖动	70fs
输出类型	LVPECL、LVDS、HCSL、 Low-power HCSL、 FlexSwing
工作温度范围 (℃)	-20 ~ +70，-40 ~ +85，-40 ~ +95，-40 ~ +105
电源电压 (V)	1.8 、2.5、3.3、1.71-3.63 、2.25-3.63
封装尺寸 (mm²)	2.0 x 1.6、2.5 x 2.0、3.2 x 2.5
特点	低抖动，小尺寸
状态	制样

在实际操作条件下具有卓越的动态性能	70 fs RMS相位抖动（典型值） ±20 ppm稳定性在环境压力下具有优异的系统性能
20倍更好的振动灵敏度	最大限度地减少高振动环境中的数据包丢失
0.01 ps/mV电源噪声抑制（PSNR）	简化电源设计
2.0mm x 1.6 mm	支持具有严格抖动要求的小型系统
灵活的可编程功能	25 -644.53125 MHz 之间14个固定频率 1.8至3.63 V LVPECL、LVDS、HCSL、低功耗HCSL、FlexSwing：灵活和低功耗、输出驱动器和终端
卓越的可靠性	10亿小时MTBF 终身保修减少因时钟组件和相关维修成本导致的现场故障
