COMSOL回转操作与倒圆角问题总结：报错-不许对非流体几何执行操作

在使用COMSOL进行几何建模时，你是否遇到过这样的问题：使用回转（Revolution）命令生成的几何体无法倒圆角，提示“不许对非流体几何执行操作”？今天，我将结合自己的踩坑经历，详细分析问题原因，并分享解决方法，帮助大家快速定位和解决类似问题！

---

问题描述

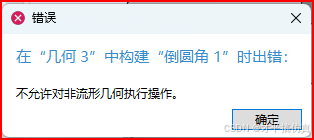

在使用COMSOL的回转命令时，尝试对生成的几何体进行倒圆角操作，结果提示错误：“不许对非流体几何执行操作”。经过多次尝试，发现取消勾选“保留原始面”选项后，问题得以解决。那么，这背后的原因是什么？如何避免类似问题？下面我们一起来分析！

---

问题分析与解决思路

1. 问题根源：非流形几何

• 什么是非流形几何？
  非流形几何是指不符合流形条件的几何结构，例如：

  • 存在开放边界（如未闭合的曲面）。

  • 多个实体共享一条边或一个面（如两个立方体仅通过一条边连接）。

  • 存在零厚度结构或自相交。

• 回转操作中的非流形问题

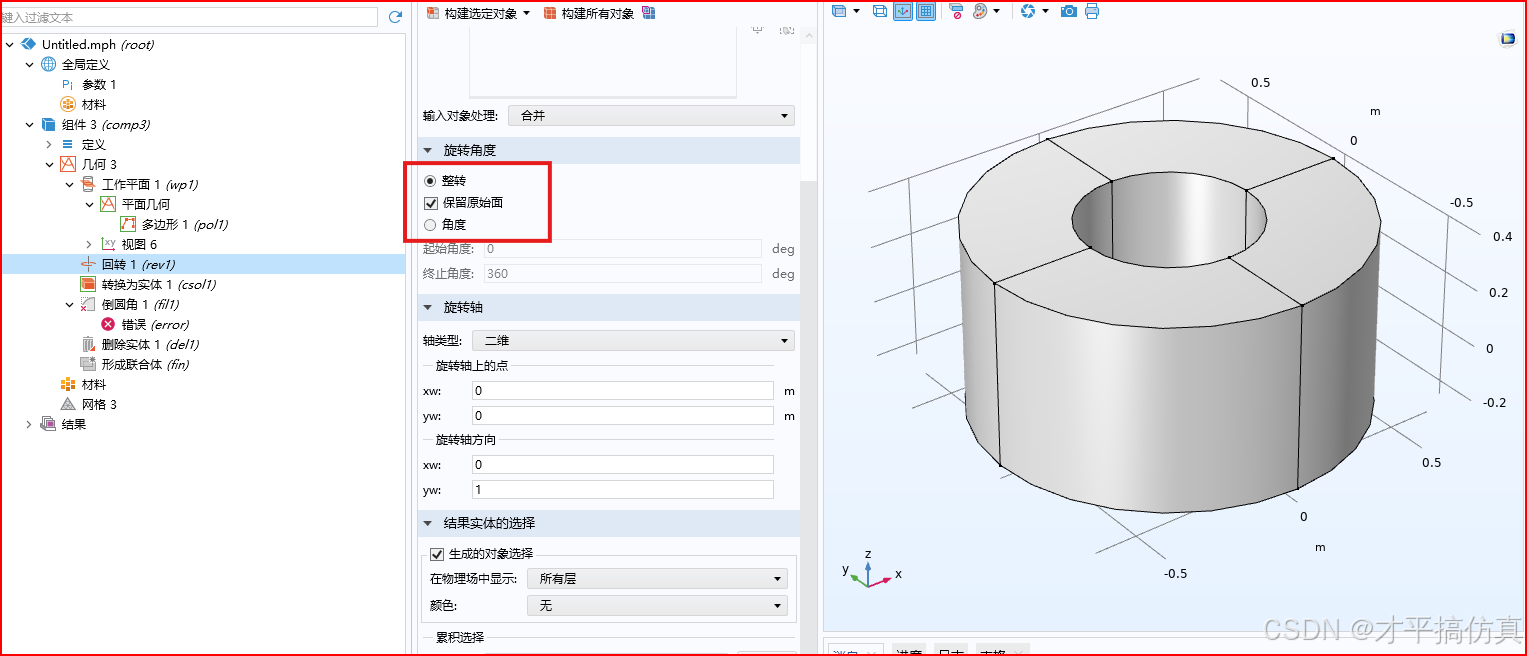

  当勾选“保留原始面”时，回转操作会保留原始草图平面，可能导致生成的几何体包含开放边界或冗余面，从而破坏流形条件。

---

2. 解决思路

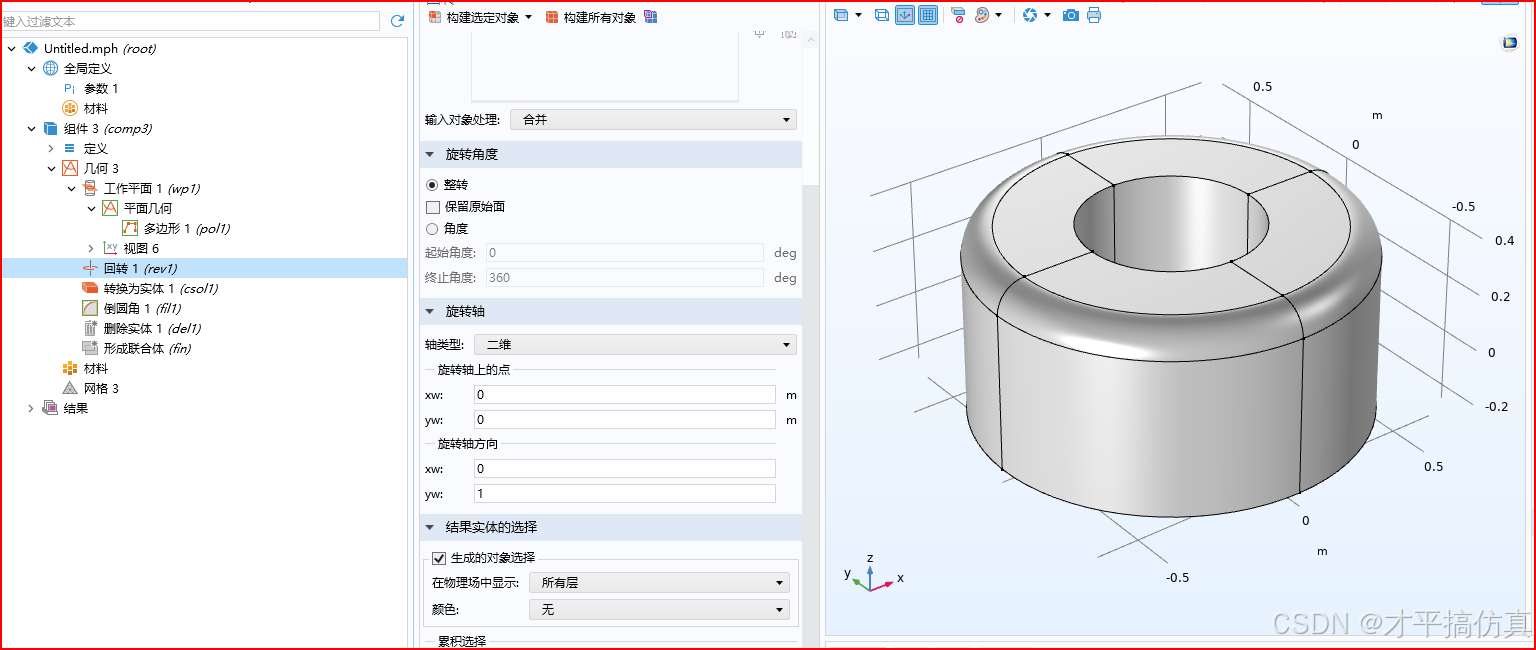

• 取消“保留原始面”选项
  取消该选项后，COMSOL会自动将原始草图平面与旋转生成的曲面合并，生成一个完全闭合的流形实体，从而满足倒圆角操作的条件。

• 检查几何闭合性
  在执行回转操作后，右键点击生成的对象，选择“生成所选对象”，确保几何体无报错且显示为“几何体”而非“曲面”。

• 修复非流形几何
  如果必须保留原始面，可以通过“转换为实体”（Convert to Solid）或布尔合并（Union）修复几何。

---

具体解决方法

方法1：取消“保留原始面”

1. 在回转操作设置中，取消勾选“保留原始面”选项。

2. 重新生成几何体，确保其为闭合流形实体。

3. 对生成的几何体执行倒圆角操作。

---

方法2：手动修复非流形几何

1. 勾选“保留原始面”生成几何体。

2. 使用“转换为实体”功能修复几何：

   • 右键点击几何节点，选择“转换为实体”。

3. 检查几何闭合性，确保无开放边界或冗余面。

4. 执行倒圆角操作。

---

方法3：分步建模

1. 在二维草图中对边进行倒圆角。

2. 执行回转操作生成闭合实体。

3. 避免在复杂几何上直接倒圆角，减少非流形风险。

---

关键总结

• 取消“保留原始面”：生成闭合流形实体，避免非流形错误。

• 倒圆角依赖闭合性：仅在有效闭合实体上才能执行。

• 修复非流形的替代方案：若必须保留原始面，可通过“转换为实体”或布尔合并修复几何。

---

经验分享

在实际操作中，几何建模的顺序和设置对后续操作至关重要。以下是一些实用建议：

1. 简化几何：避免复杂拓扑结构，减少非流形风险。

2. 分步验证：每完成一步操作后，检查几何有效性。

3. 利用日志：查看COMSOL错误日志，定位具体失败边或面。

---

写在最后

通过这次问题的解决，我深刻体会到COMSOL几何建模中流形条件的重要性。希望这篇笔记能帮助大家少走弯路，高效完成建模任务！如果你也遇到过类似问题，欢迎在评论区分享你的经验和心得！座右铭
