本文以最近在QCM6490平台调试的一块FT8719为例，详细介绍点亮一块LCD屏幕的完整过程。

点亮屏幕的操作主要分两部分：上电和配置MIPI参数。上电保证屏幕可以有正常的背光，而MIPI参数保证有合适的清晰度，分辨率和画面。

一、上电

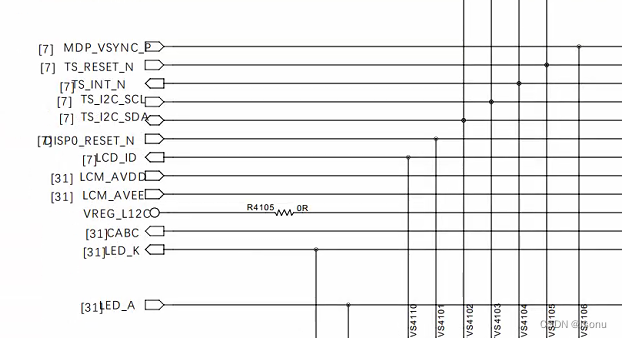

拿到调试任务先看原理图，以下为LCD的一些引脚。

从名称中可以了解我们需要对LCM_AVDD、LCM_AVEE以及VREG_L12C上电，LED_K和LED_A为PWM调光的引脚，最后还需要对RESET_N进行拉低高低电压初始化初始化。

如果是新手或者不确定上电是否正确，请先熟悉屏幕的数据手册再去和硬件交流，最后也可以和供应商确定一下以防万一。

（1）AVEE与AVDD上电

接下来我们需要在原理图中找这些脚是由QCM6490模块的哪些GPIO或者PMIC操作的。

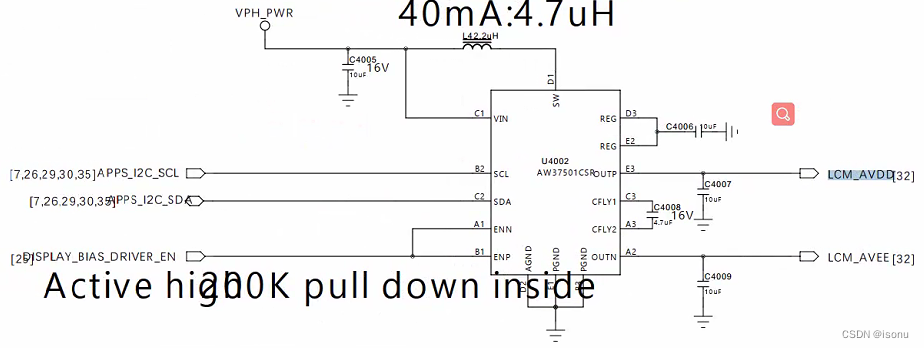

搜索发现AVEE和AVDD的电来自一块调压芯片，并且该芯片由I2C控制电压。因为模块过来的电是恒压6v，而屏幕需要的电压在3.3v到5.5v之间，所以这块芯片的作用就是通过I2C控制电压使其输出3.3v至5.5v的电压，和硬件确认后明确了需要打开DRIVER_EN脚以及调通I2C，VPH_PWR是开机就有电。

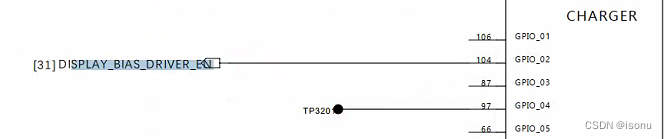

首先需打开DRIVER_EN的电，在原理图上找到该电来自PM7250B的GPIO2

下面简单讲一下如何在kernel配置一个PMIC的GPIO：

1、配置PM7250B的GPIO2为digital output

&pm7250b_gpios {
	disp_lcd_bias_en {
		disp_lcd_bias_en_default: disp_lcd_bias_en_default {
			pins = "gpio2";
			function = "func1";
			input-disable;
			output-enable;
			bias-disable;
			power-source = <0>;
			qcom,drive-strength = <2>;
		};
	};
};

2、在你需要用到PM7250B的设备树添加pinctrl

your_dtsi {
 compatible = "qcom,your_compatible";
 pinctrl-names = "default";
 pinctrl-0 = <&disp_lcd_bias_en_default>;
 test-gpios = <&pm7250b_gpios 2 GPIO_ACTIVE_LOW>;
 };

3、在驱动中添加逻辑代码拉高，以下代码作为测试

int pmic_gpio2_test;
pmic_gpio2_test = of_get_named_gpio(dev.of_node,"test-gpios", 0);
gpio_request(pmic_gpio2_test, “GPIO2”);
gpio_direction_output(pmic_gpio2_test, 1); //Output HIGH
gpio_direction_output(pmic_gpio2_test, 0); //Output LOW

请注意设备树与设备树以及设备树与驱动配置的关系，这里不再讲本次调试具体的配置，请各位自己尝试一下。

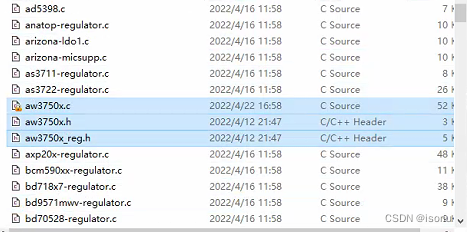

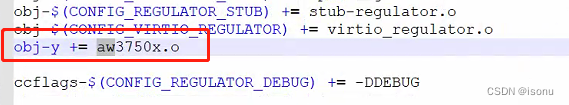

接下来是驱动添加。相关驱动供应商会提供，需要在对应的文件夹加上代码并修改Makefile：

驱动代码这边已经可以，但是还需要自己配置设备树，根据驱动代码的分析以及数据手册配置如下：

可以在设备树文件夹中搜索qupv3_se来确定在哪个文件配置i2c的根节点，根据原理图两个GPIO确定其在SE1，所以根节点配置为qupv3_se1_i2c，根据数据手册配置地址，compatible等参数，其余参数无法公开，都是一些电压配置，限制输出3.3-5.5v的参数。

都配置好之后编译烧录并且量电压，但是电压没有变，后来发现是因为芯片的外部使能不起作用，因为I2C通了，所以直接写寄存器用内部使能，最终电压控制在5.5v。

（2）VREG_L12C的上电

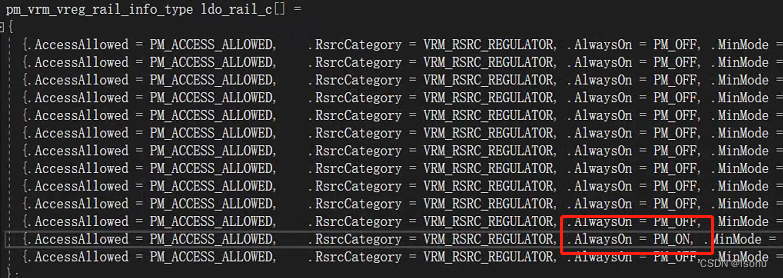

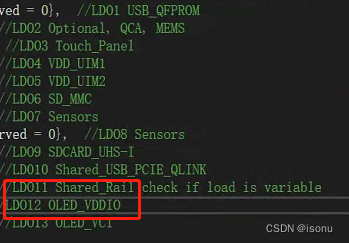

因为LCD开机就需要显示LOGO，所以我把VREG_L12C配置成开机常供电，了解上一篇文章后，我们直接找到VREG上电的地方将OFF改为ON：

根据最后的注释进行修改后直接编译aop，烧录进机器后1.8v正常，上电成功。

（3）RESET_N高低高上电初始化

屏幕相关操作并且在开机初始化需要在MDPPlatformLib.c中配置，因为之前讲过BP拉高拉低GPIO的操作，所以直接上代码，需要注意的是仔细阅读数据手册保证上电时序要正确：

#define FT8719_REST                44

在操作相关GPIO的函数添加：
if (EFI_SUCCESS != TLMMProtocol->ConfigGpio((UINT32)EFI_GPIO_CFG(FT8719_REST, 0, GPIO_OUTPUT, GPIO_PULL_UP, GPIO_2MA), TLMM_GPIO_ENABLE))
             {
                 DEBUG((EFI_D_WARN, "DisplayDxe: Configure GPIO %d for LT8911EXB Reset_N line Failed!\n", FT8719_REST));
             }

             /* Set Reset_N line HIGH */
             if (EFI_SUCCESS != TLMMProtocol->GpioOut((UINT32)EFI_GPIO_CFG(FT8719_REST, 0, GPIO_OUTPUT, GPIO_NO_PULL, GPIO_2MA), GPIO_HIGH_VALUE))
             {
                 DEBUG((EFI_D_WARN, "DisplayDxe: FT8719 Reset_N line HIGH failed!\n"));
             }

             MDP_OSAL_DELAYUS(100);

             /* Pull Reset_N Low */
             if (EFI_SUCCESS != TLMMProtocol->GpioOut((UINT32)EFI_GPIO_CFG(FT8719_REST, 0, GPIO_OUTPUT, GPIO_NO_PULL, GPIO_2MA), GPIO_LOW_VALUE))
             {
                 DEBUG((EFI_D_WARN, "DisplayDxe: Pull FT8719 Reset_N Low Failed!\n"));
             }

             MDP_OSAL_DELAYUS(100);

             /* Set Reset_N line HIGH */
             if (EFI_SUCCESS != TLMMProtocol->GpioOut((UINT32)EFI_GPIO_CFG(FT8719_REST, 0, GPIO_OUTPUT, GPIO_NO_PULL, GPIO_2MA), GPIO_HIGH_VALUE))
             {
                 DEBUG((EFI_D_WARN, "DisplayDxe: FT8719 Reset_N line HIGH failed!\n"));
             }

             MDP_OSAL_DELAYUS(100);

至此，上电操作已经全部结束，背光因为本次调试上电就有故先不做讲解，之后会有相关示例。

二、MIPI参数配置

本文开头已经了解到，MIPI参数决定显示屏的分辨率、画质、刷新率等。所以这部分配置尤其重要且需要耐心。

上一篇讲到MIPI参数在AP与BP是如何获取的，所以我们已经知道配置的位置在哪。在你调试之前屏幕厂商会给你几个文件来配置AP与BP的MIPI参数，接下来介绍一下如何具体配置：

1.BP侧的配置

Path: 一般在

QCM6490_LA2.0_BP\boot_images\boot\QcomPkg\SocPkg\Kodiak\Library\MDPPlatformLib\MDPPlatformLib.c中配置

但是有的模块在这里配置：

QCM6490_LA2.0_BP\boot_images\boot\QcomPkg\Settings\Panel

只是多了双引号与换行符的差别，本文的配置就在第二处地方

该文件为各个屏幕的XML文件，程序会解析XML文件生成其他设备树和头文件等，所以我们只需要修改此处的参数就可。参数文档中给出的几个参数含义如下：

vs：VerticalSyncPulse（表示垂直同步脉冲）
vbp：VerticalBackPorch（表示在一帧图像开始时，垂直同步信号开始以后的无效的TH个数）
vfp：VerticalFrontPorch（表示在一帧图像结束后，垂直同步信号开始以前的无效的TH个数）
hs：HorizontalSyncPulse（表示水平同步信号）
hbp：HorizontalBackPorch（表示从水平同步信号结束到一行的有效数据开始之间的DCLK的个数）
hfp：HorizontalFrontPorch（表示一行的有效数据结束到下一个水平同步信号开始之间的DCLK的个数）

根据供应商给的参数，本屏幕的配置如下：

<Group id="Active Timing">
 <HorizontalActive>1080</HorizontalActive>
 <HorizontalFrontPorch>16</HorizontalFrontPorch>
 <HorizontalBackPorch>16</HorizontalBackPorch>
 <HorizontalSyncPulse>4</HorizontalSyncPulse>
 <HorizontalSyncSkew>0</HorizontalSyncSkew>
 <HorizontalLeftBorder>0</HorizontalLeftBorder>
 <HorizontalRightBorder>0</HorizontalRightBorder>
 <VerticalActive>2340</VerticalActive>
 <VerticalFrontPorch>112</VerticalFrontPorch>
 <VerticalBackPorch>12</VerticalBackPorch>
 <VerticalSyncPulse>4</VerticalSyncPulse>
 <VerticalSyncSkew>0</VerticalSyncSkew>
 <VerticalTopBorder>0</VerticalTopBorder>
 <VerticalBottomBorder>0</VerticalBottomBorder>
 <InvertDataPolarity>False</InvertDataPolarity>
 <InvertVsyncPolairty>False</InvertVsyncPolairty>
 <InvertHsyncPolarity>False</InvertHsyncPolarity>
 <BorderColor>0x0</BorderColor>
</Group>

第二个需要修改的是寄存器写参数，文档给出的参数与Panel中XML文件里的格式不一样，文档参数格式如下：

CMD（一个字节）+数据个数（十进制数字）+数据内容，例如：

{B8 7 {57 3D 19 1E 0A 50 60}}

或者没有数据个数如

{B8 57 3D 19 1E 0A 50 60}

以上述代码段为例，在Panel中XML文件给的格式为

命令类型（一个字节）+CDM（一个字节）+数据内容，修改上面格式后：

29 B8 57 3D 19 1E 0A 50 50

本文档涉及命令类型有29、39、FF、05：

29h：Generic Long Write

39h：DCS Long Write/write_LUT Command Packet

13h：Generic Short Write（1个参数）

05h：DCS Short Write（没有参数）

FFh：睡眠

参考其余XML格式及参数文档进行修改，如果给出的参数文档中数据中带有0x和逗号，可以在文本文档中进行替换再复制粘贴来提高效率。

XML文件配置大致如下：

<?xml version="1.0" encoding="utf-8"?>
<PanelDescription>FT8719 DSI Video Mode Panel (1080x2340 24bpp)</PanelDescription>
<Group id="Active Timing">
 ...
 ...
</Group>
<Group id="Display Interface">
 <InterfaceType>8</InterfaceType>
 <InterfaceColorFormat>3</InterfaceColorFormat>
</Group>
<Group id="DSI Interface">
 <DSIChannelId>1</DSIChannelId>
 <DSIVirtualId>0</DSIVirtualId>
 <DSIColorFormat>36</DSIColorFormat>
 <DSITrafficMode>1</DSITrafficMode>
 <DSILanes>4</DSILanes>
   <DSIHsaHseAfterVsVe>False</DSIHsaHseAfterVsVe>
   <DSILowPowerModeInHFP>False</DSILowPowerModeInHFP>
   <DSILowPowerModeInHBP>False</DSILowPowerModeInHBP>
   <DSILowPowerModeInHSA>False</DSILowPowerModeInHSA>
   <DSIClockHSForceRequest>0</DSIClockHSForceRequest>
   <DSILowPowerModeInBLLPEOF>True</DSILowPowerModeInBLLPEOF>
   <DSILowPowerModeInBLLP>True</DSILowPowerModeInBLLP>
   <DSIRefreshRate>0x3C0000</DSIRefreshRate>
 <DSIControllerMapping>
  00
 </DSIControllerMapping>
</Group>
<DSIInitSequence>
29 00 00
29 ff 87 19 01
...
...
...
05 29
05 35 00
FF 20
</DSIInitSequence>
<DSITermSequence>
 05 28
 FF 10
 05 10
 FF 32
</DSITermSequence>
<Group id='Backlight Configuration'>
 <BacklightType>1</BacklightType>
 <BacklightPmicControlType>2</BacklightPmicControlType>
 <DisplayResetInfo>0 10 1000 10000 0</DisplayResetInfo>
</Group>

有时屏幕需要打开告诉模式就需要把这一项改为1：

<DSIClockHSForceRequest>1</DSIClockHSForceRequest>

最后需要加上一些逻辑代码和其他配置让机器识别你配的屏幕：

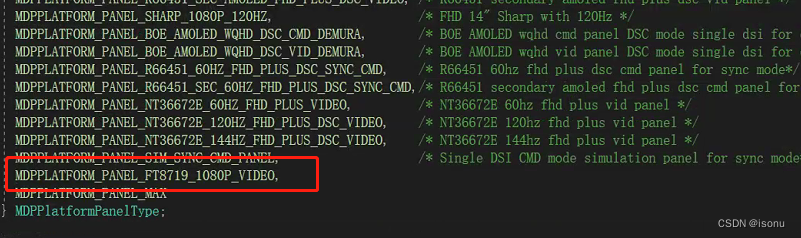

首先在QCM6490_LA2.0_BP\boot_images\boot\QcomPkg\Include\Library\MDPPlatformLib.h文件中添加你的屏幕选项：

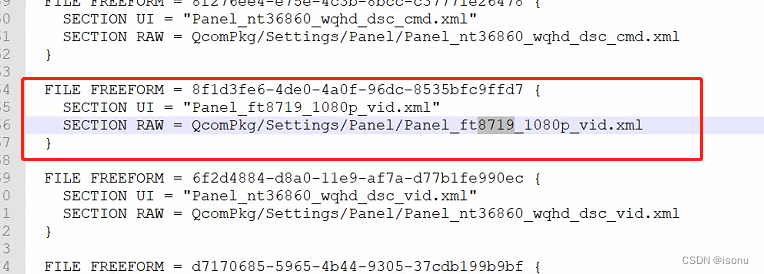

然后去QCM6490_LA2.0_BP\boot_images\boot\QcomPkg\SocPkg\Kodiak\Common\Core.fdf中添加：

FILE FREEFORM的参数可以在这个网址生成：Generate GUIDs online

保证屏幕识别的唯一性。

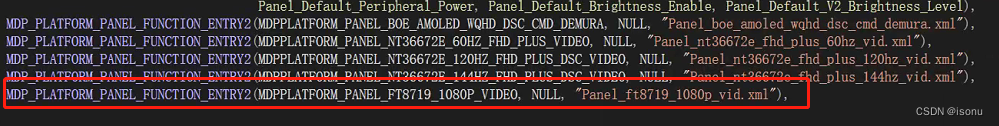

接下来在QCM6490_LA2.0_BP\boot_images\boot\QcomPkg\SocPkg\Kodiak\Library\MDPPlatformLib\MDPPlatformLibPanelConfig.h中添加屏幕入口：

最后在MDPPlatformLib.c中添加逻辑代码：

在panellist添加屏幕选项，再找到以下函数添加屏幕：

const PanelDTInfoType fastBootPanelList[] =
{
...
...
PANEL_CREATE_ENTRY("ft8719_1080p_vid",                MDPPLATFORM_PANEL_FT8719_1080P_VIDEO,                  "qcom,mdss_dsi_ft8719_1080p_video:",                             DISP_INTF_DSI, DISP_TOPOLOGY_CONFIG_NONE,  DISP_TIMING_CONFIG_NONE, PLL_OVERRIDE_NONE, DISP_MODE_SINGLE_DSI,                             DISP_MODE_SINGLE_DSI,                             DISP_MODE_SINGLE_DSI),
...
...
}

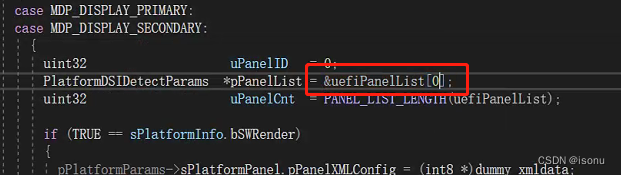

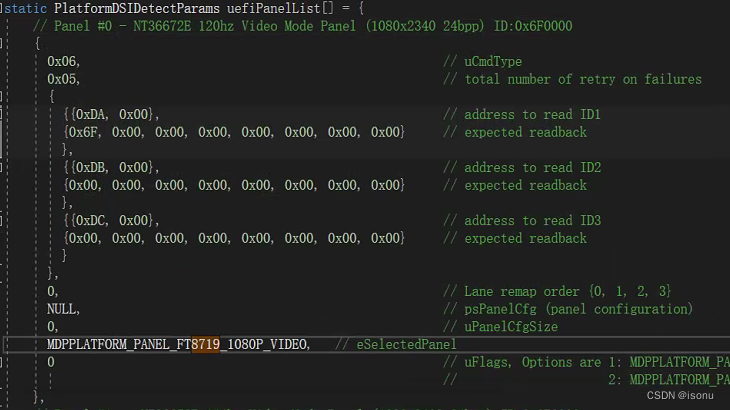

最后找到屏幕选择的代码，修改选择的屏幕：

索引为0是因为我上面配置的为panellist[0]，需要注意，至此BP的屏幕配置已经结束，下面讲AP配置屏幕的操作。

2.AP侧的配置

首先创建自己屏幕的设备树文件，位置为：

QCM6490_LA2.0_AP\LA.UM_QSSI11\vendor\qcom\proprietary\devicetree\qcom\display

在该目录创建dsi-panel-ft8719-1080p-video.dtsi，名字可以自己定义。

内容如下：

/* Copyright (c) 2015-2017, The Linux Foundation. All rights reserved.
 *
 * This program is free software; you can redistribute it and/or modify
 * it under the terms of the GNU General Public License version 2 and
 * only version 2 as published by the Free Software Foundation.
 *
 * This program is distributed in the hope that it will be useful,
 * but WITHOUT ANY WARRANTY; without even the implied warranty of
 * MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.  See the
 * GNU General Public License for more details.
 */

&mdss_mdp {
	dsi_ft8719_1080p_video: qcom,mdss_dsi_ft8719_1080p_video {
		qcom,mdss-dsi-panel-name ="ft8719 1080p video";
 		qcom,mdss-dsi-panel-type = "dsi_video_mode";
		qcom,dsi-ctrl-num = <0>;
		qcom,dsi-phy-num = <0>;
		qcom,dsi-select-clocks = "mux_byte_clk0", "mux_pixel_clk0";
		qcom,mdss-dsi-virtual-channel-id = <0>;
		qcom,mdss-dsi-stream = <0>;
		qcom,mdss-dsi-bpp = <24>;
		qcom,mdss-dsi-underflow-color = <0xff>;
		qcom,mdss-dsi-border-color = <0>;
		qcom,mdss-dsi-traffic-mode = "burst_mode";
		qcom,mdss-dsi-bllp-eof-power-mode;
		qcom,mdss-dsi-bllp-power-mode;
		qcom,mdss-dsi-lane-0-state;
		qcom,mdss-dsi-lane-1-state;
		qcom,mdss-dsi-lane-2-state;
		qcom,mdss-dsi-lane-3-state;
		qcom,mdss-dsi-dma-trigger = "trigger_sw";
		qcom,mdss-dsi-mdp-trigger = "none";
		qcom,mdss-dsi-reset-sequence = <1 10>, <0 10>, <1 10>;
		qcom,mdss-dsi-display-timings {
			timing@0 {
				qcom,mdss-dsi-panel-width = <1080>;
				qcom,mdss-dsi-panel-height = <2340>;
				qcom,mdss-dsi-h-front-porch = <16>;
				qcom,mdss-dsi-h-back-porch = <16>;
				qcom,mdss-dsi-h-pulse-width = <4>;
				qcom,mdss-dsi-h-sync-skew = <0>;
				qcom,mdss-dsi-v-back-porch = <12>;
				qcom,mdss-dsi-v-front-porch = <112>;
				qcom,mdss-dsi-v-pulse-width = <4>;
				qcom,mdss-dsi-panel-framerate = <60>;
				qcom,mdss-dsi-h-left-border = <0>;
				qcom,mdss-dsi-h-right-border = <0>;
				qcom,mdss-dsi-v-top-border = <0>;
				qcom,mdss-dsi-v-bottom-border = <0>;
				qcom,mdss-dsi-on-command =[
				15 01 00 00 00 00 02 00 00
				39 01 00 00 00 00 04 ff 87 19 01
				...
                ...
                ...
				05 01 00 00 78 00 02 11 00
				05 01 00 00 20 00 02 29 00
				];
				qcom,mdss-dsi-off-command = [05 01 00 00 32 00 02 28 00
					05 01 00 00 78 00 02 10 00];
				qcom,mdss-dsi-on-command-state = "dsi_lp_mode";
				qcom,mdss-dsi-off-command-state = "dsi_hs_mode";
				//qcom,mdss-dsi-force-clock-lane-hs;
				qcom,mdss-dsi-h-sync-pulse = <1>;
				qcom,mdss-dsi-panel-phy-timings = [00 22 08 09 25 23 09
								08 06 02 04 00 1c 19];
				qcom,display-topology = <1 0 1>;
				qcom,default-topology-index = <0>;
			};
		};
	};
};

还是按照提供的参数修改VBP VFP HBP等参数，然后是将写寄存器的参数进行转换，方法如下：

CMD（一个字节）+数据个数（十进制数字）+数据内容，例如：

{B8 7 {57 3D 19 1E 0A 50 50}}

或者有些不带数据个数，如：

{B8 57 3D 19 1E 0A 50 50}

转换为：

寄存器（5个字节）+等待时间（1个字节）+CMD（1个字节）+数据

39 01 00 00 00 00 08 B8 57 3D 19 1E 0A 50 50

另外，该文件中的qcom,mdss-dsi-off-command一项需要看屏幕数据手册得出，qcom,mdss-dsi-panel-phy-timings这一项需要通过高通的时序文档计算得出，本屏幕的计算方式如下：

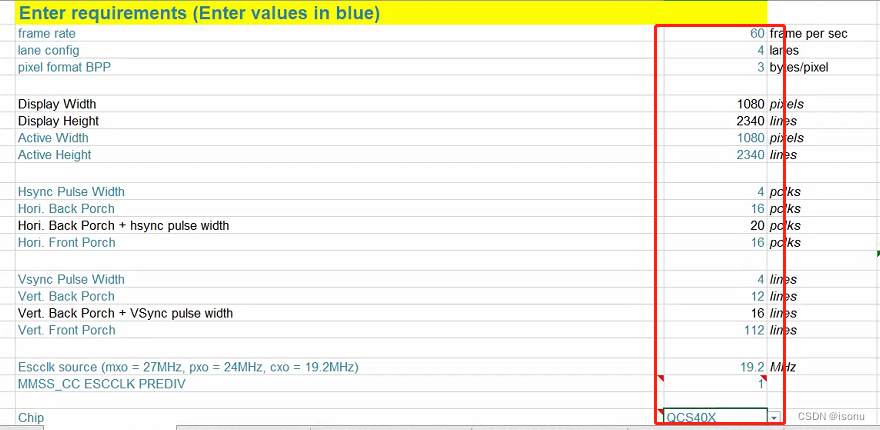

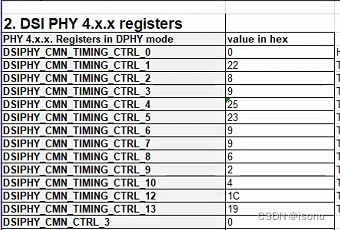

根据屏幕的参数输入对应方框，然后在下面找到4.0timings的文档得出时序参数：

将其填入设备树即可，项目不同timings的版本不同，需要注意。

如果需要打开高速模式，配置qcom,mdss-dsi-force-clock-lane-hs;这一条即可。

其余设备树的配置需要结合驱动代码来调，可以先参考平台其他屏幕的配置添加，改一下其中的参数即可，而且不同项目配置的文件位置也不同，这里就不展示文件位置了。

这里需要注意esd check这一项，得和供应商确认有这一项功能才可打开。

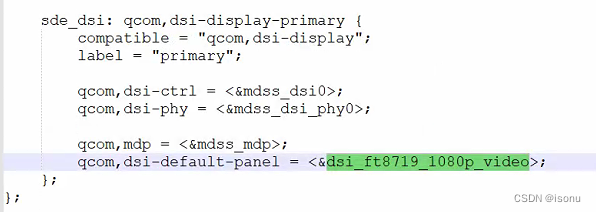

这里设置默认显示哪个屏幕，如果不确定改哪里，可以都改为你调试的屏幕。

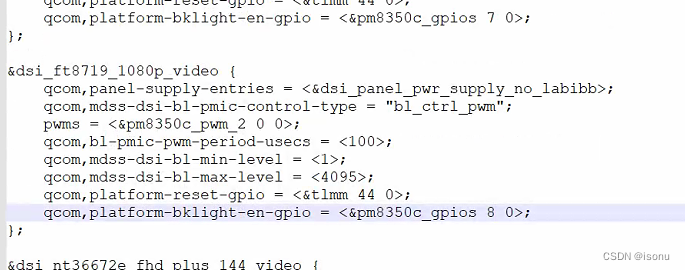

最后添加背光控制即可，通过原理图配置8350c的GPIO8即可，其余的参数有需求时需要修改。

至此AP侧的屏幕添加也结束，AP BP编译烧录后可以显示，如果出现异常可以通过搜索panel的log来定位错误原因。

三、总结

本篇文章详细介绍了点亮一块LCD屏幕的步骤，因为AP侧的驱动代码是高通原生代码无需添加，所以本文没有与其联系，而且关于调试方法也较少，之后会总结一些示例来讲高通LCD逻辑代码和调试方法。
