射频学习6--天线测试与调试

射频网络分析仪使用

• 网络分析仪分类：

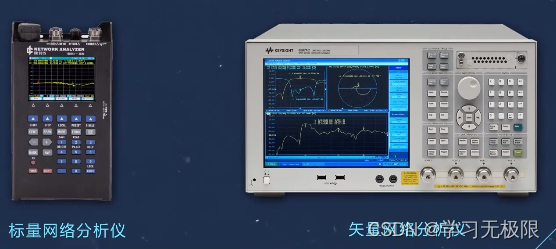

  标量网络分析仪： 只能对微波信号进行以恶幅度的分析。
  矢量网路分析仪：可以同时对微波信号做幅度和相位的分析。

网分误差的来源;

• 系统误差 常数,可通过校准去除

  • 频率响应误差
  • 方向性和隔离误差
  • 源阻抗和负载阻抗失配误差
  • 校准方法：

  单端口频响校准
  使用开路或短路校准，只对频率响应误差做校准，精度较低，适用于快速的S11测试需求，比如天线
  单端口完全校准
  使用开路，短路负载三个校准件可以对单端口做完全校准，精度较高可以精确测试S11参数
  双端口完全校准 使用开路，短路负载，直通四个校准件，可以消除频响误差，方向性误差，隔离误差

• 随机误差 多次测量去除,不可通过校准去除

简单的偶极子天线制作

计算出来的那个1/4入波长，跟实际的天线长度还是会有一点点差距的，实际你的半波振子的天线臂长，它是要小于你的真实的1/4波长的。

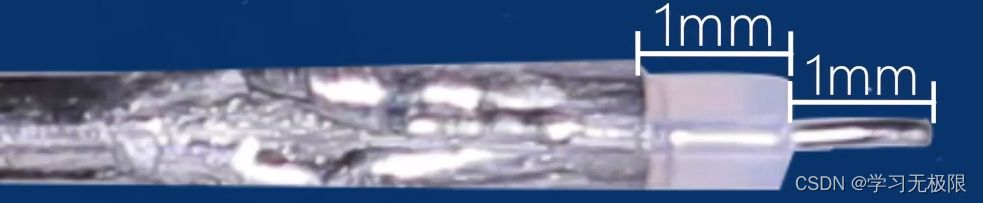

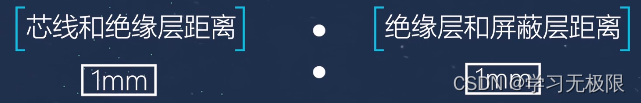

电缆剥线：太长会引起比较严重的阻抗失配

天线暗室

他是用来测试天线性能一整套系统。

分类 ：
无源测试：仅用于测试无源天线的基本辐射性能
有源测试：可以用于测试无线终端整机的辐射性能


一是带有吸波材料的一个大型的一个电磁波屏蔽房
二是可以对被测天线或者是设备，进行全向旋转的一个测试转台
第三他是一个标准的测量用的一个定向天线
第四是我们一个射频转换开关
第五 一些仪器包括有这些网分，综测之类的东西
第六就是一套集成的一个控制设备
最后就是用于控制设备和数据采集的一个电脑

标准的定向测量天线，通常为双极化喇叭天线。
在天线测试的整个过程中，测量天线是完全不会移动的，天线的3D波瓣图的数据构建，通常依赖于被测件本身的旋转和移动。

• 天线测试暗室的基本架构
  天线暗室测试系统是非常精密的一套系统。在系统校准做完以后不允许随便拆卸测试电缆和测试设备。

天线测试报告解读

网分测试数据

对于单个天线来说，通常我们需要关注它的S11.
S11的呈现方式： 驻波 阻抗圆图，回损。
当设备有多个天线时，还需要注意天线之间的隔离度隔离度指标:网分测试S21数据，就是两个天线之间的隔离度指标。
暗室无源测试数据
暗室天线无源测试可以测出天线的效率，增益，方向图等天线参数，而一份正式的天线报告则必然包含这些数据
