无源测试	驻波比VSWR/回波损耗(Return Loss)	≤2
	效率	≥50%
	输入阻抗	50R±10%
	增益
	天线方向图
	3D场强图
	方向性
有源测试 OTA	传导测试：发射功率
	传导测试：接收灵敏度
	总辐射功率TRP(Total Radiated Power)	≥发射功率减3dB
	总接收灵敏度TIS（Total Isotropic Sensitivity）	≤接收灵敏度加3dB

PCL =5 说明了什么？

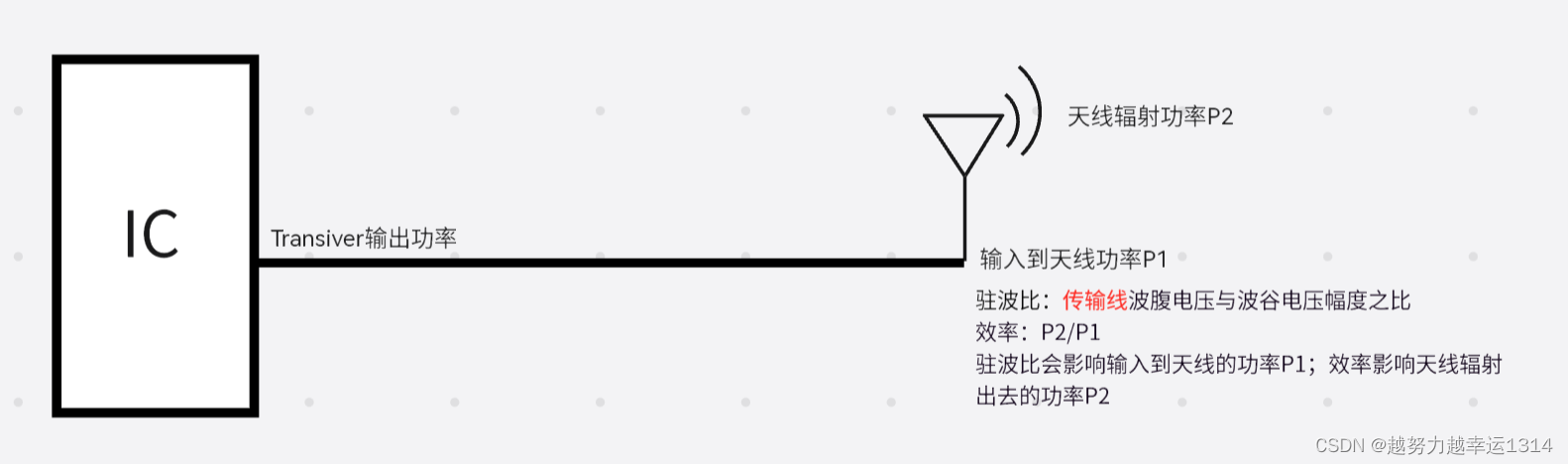

有源测试与无源测试

无源测试

无源是指去掉放大电路（有源部分），只测试纯天线（无源部分）的辐射性能，这时的天线相当于一个金属体

类比基带的无源器件，例如电阻：虽然测试电阻可以采用加电压测试电流得到，但阻值是电阻的固有属性；

有源测试

有源是指天线（无源部分）带上有源器件（后端低噪放大电路）进行测试

类比基带有源器件，例如运放：需要外加电源才能显现功能的参数；比如上文提到的发射功率及接收灵敏度，需要transceiver芯片带电才能发射出功率，并定义出具体的接收灵敏度

不同的transceiver+相同的天线其发射功率及接收敏度均不同，这属于模块端；就像针对单天线测试效率是一个值，安装到整机里，由于PCB走线阻抗、走位干扰等，实际效率是另外一个值。

驻波

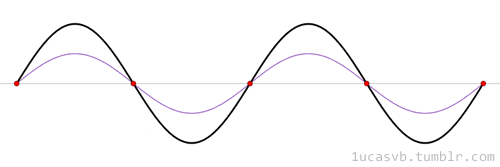

两个反向传输的波，在求和后（黑线）形成零点不变，仅幅度改变的波形，称之为驻波

驻波比：

导线驻波比

意义：衡量传输线的阻抗匹配程度

定义：指传输线波腹电压与波谷电压幅度之比；

天线驻波比

意义：衡量天线系统与传输线匹配程度的指标

定义：天线接口处波腹电压与波谷电压幅度之比；

解释：驻波比等于1时，表示馈线与天线阻抗完全匹配

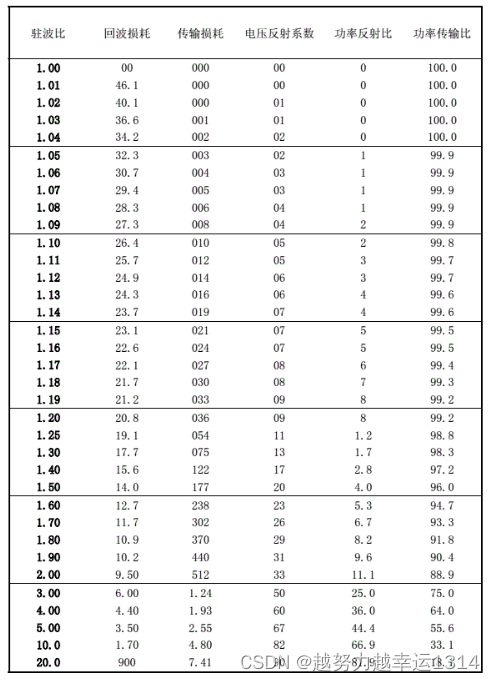

引申定义：只需知道一点，知道其一便可得其三，均为描述同一性能即可

回波损耗(Return Loss)：入射功率/反射功率, 为dB数值

反射系数(Г)：反射电压/入射电压, 为标量

电压驻波比VSWR(Voltage Standing Wave Ration): 波腹电压/波节电压

S参数：S12为反向传输系数，也就是隔离。S21为正向传输系数，也就是增益。S11为输入反射系数，也就是输入回波损耗，S22为输出反射系数，也就是输出回波损耗。

VSWR=(1+Г)/(1-Г) (1)
S11=20lg(Г) (2)
RL=-S11 (3)

驻波比的测试

一台扫频仪，接法如下图1，先将馈线的终端（近天线系统一端）短路（输出信号与输入信号短路），此时由于扫频仪输出的信号在馈线的终端形成全反射，观察其全反射波形如图2曲线的最大幅度为a，然后将天线接入馈线的终端，此时扫频仪上在工作频率范围内观察到的最大幅度为b如图3，先求出反射系数Г=b/a，然后可用式VSWR=(1+Г)/(1-Г) 求出驻波比。
