ESP8266工作电路以及外部驱动电路

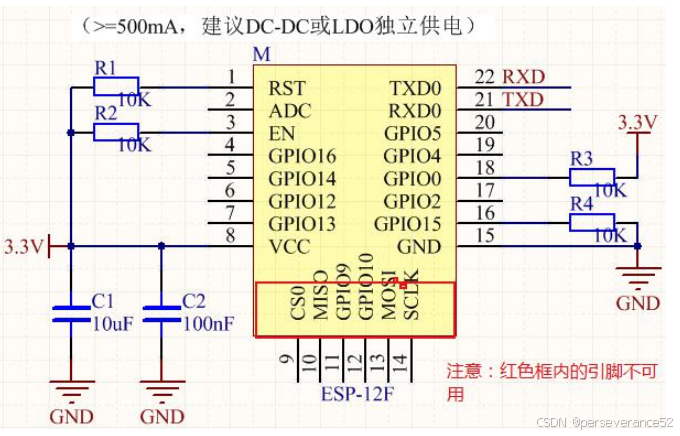

  • 📑基本工作电路
    在这里插入图片描述
  • 🍁烧写电路
    在这里插入图片描述

🛠外部驱动电路

  • 除GPIO 0和GPIO 2以外，可以作为其他GPIO引脚的外部驱动电路。(C2电容旁并联一个10K电阻下拉到GND)
    在这里插入图片描述
  • 🌿可用于GPIO 0和GPIO 2的驱动电路
    在这里插入图片描述

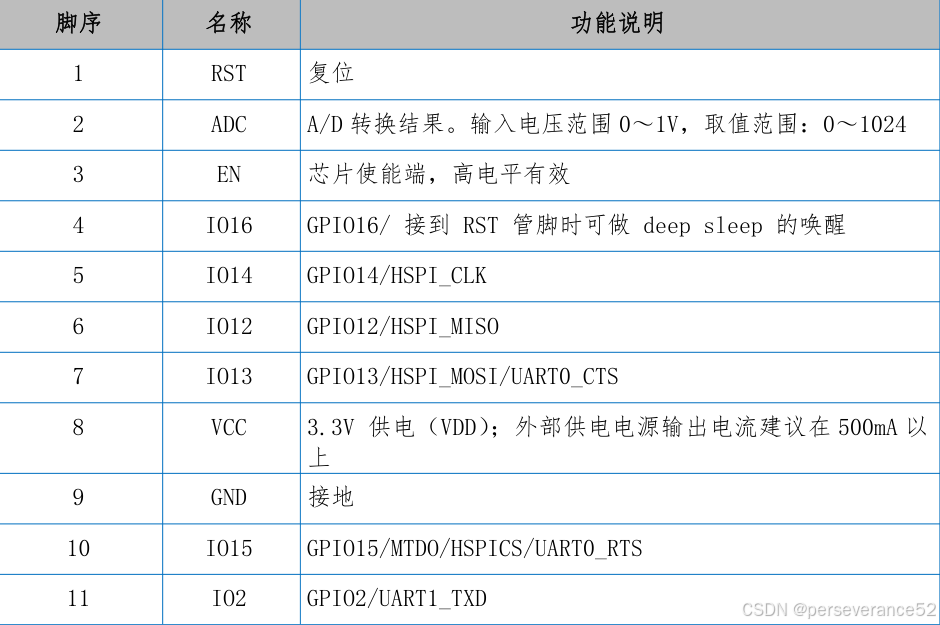

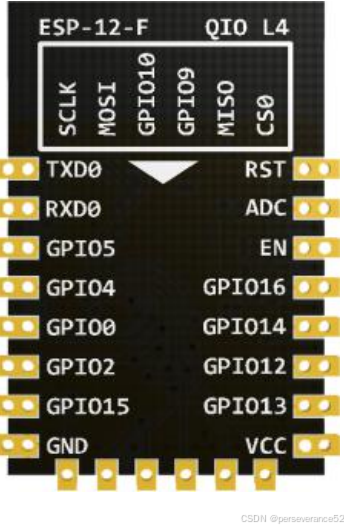

🌼ESP8266相关引脚功能特性

esp8266在上电时它的一些GPIO端口会有瞬间电平翻转现象,这就导制了在其输出控制的继电器就会突然瞬间吸合一下.这种状况在一些特定应用场合是决不允许发生的.
