MP2315高频同步整流降压x芯片电路原理图

MP2315高频同步整流降压x芯片电路原理图

---

MP2315是一种高频同步整流降压开关模式转换器，内置功率MOSFET。

MP2315特性

• •宽4.5V至24V工作输入范围
• •3A负载电流
• •90mO/40mO低Rds（on）内部功率MOSFET
• •低静态电流
• •高效同步模式操作
• •固定500kHz开关频率
• •从200kHz到2MHz外部时钟的频率同步
• •AAM节能模式
• •内部软启动
• •OCP保护和打嗝
• •热关机
• •输出可从0.8V调节
• •提供8针TSOT-23封装

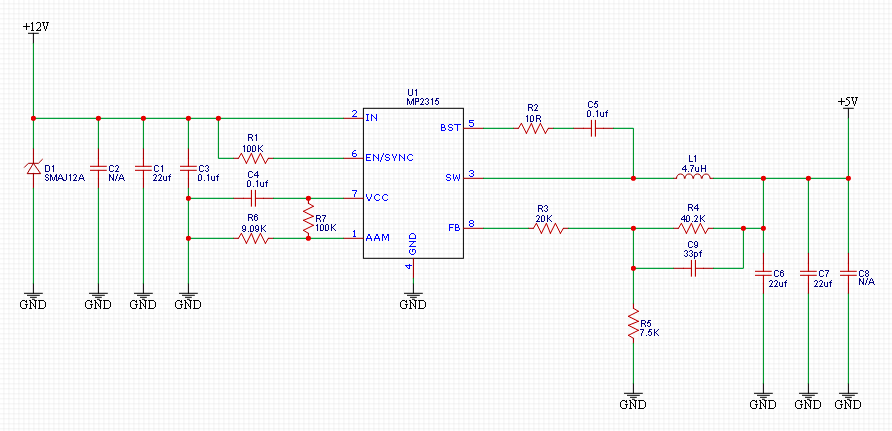

同步降压转换器原理图：

立创开源项目地址：https://oshwhub.com/sunhaoqin/dcdc_mp2315
