【广州塔DIY】采用STC15W408AS制作七彩LED广州塔

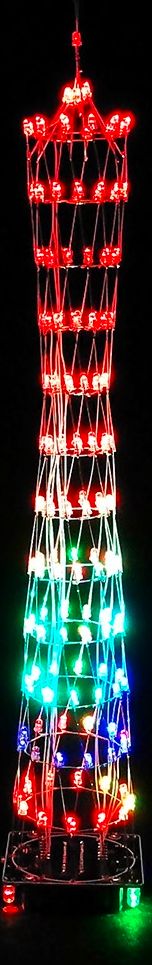

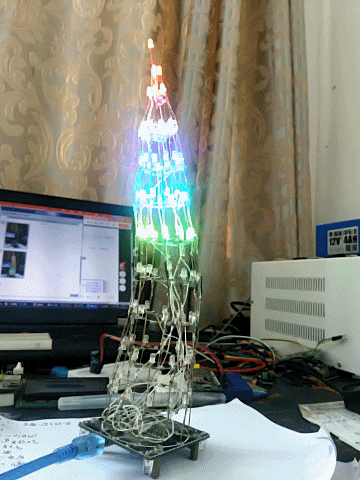

  • 之前在上升沿购买的散件led散件回来自己搭建的广州塔的，半年前突然就不亮了，这次重新购买回来了芯片，将程序烧录进去，重新恢复了。采用的单片机是STC15W408AS-35I-SKDIP28。
    在这里插入图片描述
  • 找了其他网上的广州塔LED代码，烧录进去，效果不理想，有的采用的是共阴极焊接的，有的能亮但是，显示的效果都不多，没有原来之前芯片里面自带程序的效果多，今天想到免去淘宝翻一翻你是记录，看看，能不能找到资料，果真，还有，立马下载下来，将里面附带的程序烧录进去，效果和原来的一样了。特此分享出来，完全可以自己去嘉立创打板，自己做，成本的话也就10块钱的成本完全够，去TB购买散件需要25元左右，对于电子DIY，最重要的就是程序和原理图了，有了这两样基本上制作都没有什么难度了，所以分享出来，让后面的人如果想自己动手制作，完全可以按照这里的资料自己制作。

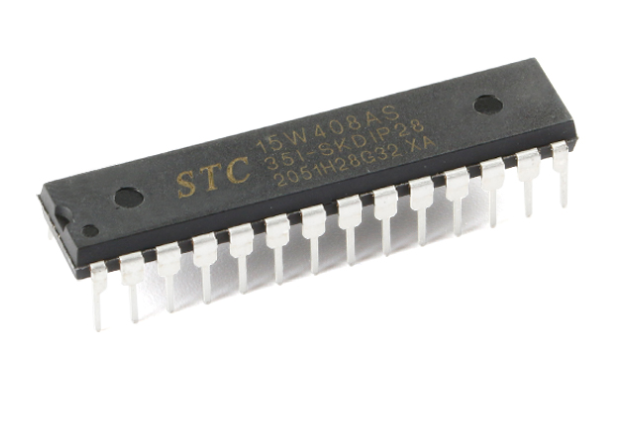

  • STC15W408AS-35I-SKDIP28
    在这里插入图片描述

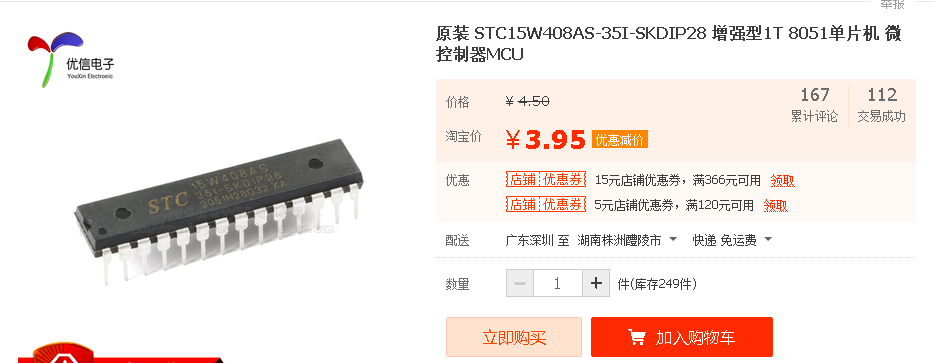

  • Led灯的价格很便宜的，一大包要不了多少钱，然后就是4个电阻。

制作所需材料（包含教程原理图，程序，焊接教程）

链接: https://pan.baidu.com/s/1DKJq5fa0UdwnCnK4ic_gTw
提取码: edjc

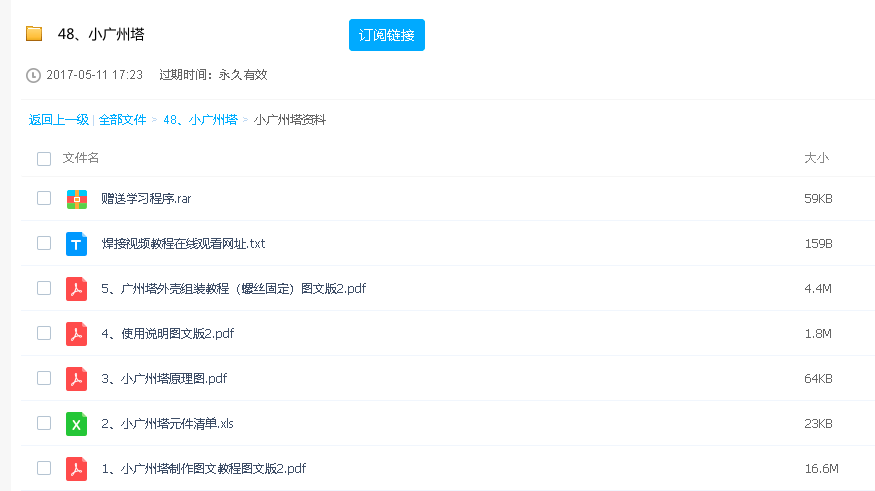

  • 资料截图
    在这里插入图片描述

在这里插入图片描述

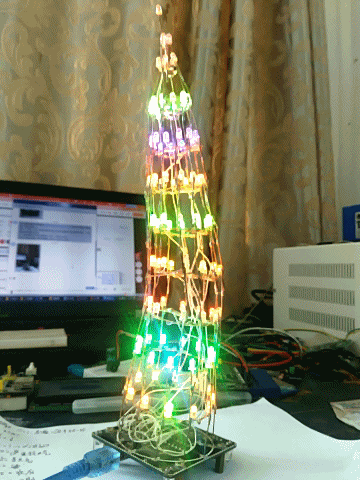

  • 实际焊接的骨架效果取决于个人的焊接水平。凑合着看吧
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

程序代码

/*共阳极LED灯焊接***/

#include "STC15F2K.h"
#include "intrins.h"
#include <math.h>

#define uchar unsigned char
#define uint unsigned int

sbit L1=P2^5;
sbit L2=P2^6;
sbit L3=P2^7;
sbit L4=P1^1;
sbit L5=P1^2;
sbit L6=P1^3;
sbit L7=P3^7;
sbit L8=P2^0;
sbit L9=P2^1;
sbit L10=P2^2;
sbit L11=P2^3;
sbit L12=P2^4;

sbit C1=P3^0;
sbit C2=P3^1;
sbit C3=P3^3;
sbit C4=P3^4;
sbit C5=P3^5;
sbit C6=P3^6;
sbit C7=P1^4;
sbit C8=P1^5;
sbit C9=P1^6;
sbit C10=P1^7;
sbit C11=P5^4;
sbit C12=P5^5;

sbit hwx=P3^2;		//红外接收数据引脚，

unsigned char ly_lhj[4];					//保存NEC的四个字节数据
bit ly_flag=0;								//成功接收标志

unsigned int temp;

char moshi=1;
int hys=100;
char zy=0,sj=0;

void Delayms(uint t)
{
 	uchar i;
	while(t--)
	   for(i=0;i<hys;i++);
}

void bjc()//层变化
{
	L1=L2=L3=L4=L5=L6=L7=L8=L9=L10=L11=L12=1;
	if(sj==0)
	{
		C1=0;C2=C3=C4=C5=C6=C7=C8=C9=C10=C11=C12=1;
	}

	if(sj==1)
	{
		C1=1;C2=0;C3=C4=C5=C6=C7=C8=C9=C10=C11=C12=1;
	}

	if(sj==2)
	{
		C1=C2=1;C3=0;C4=C5=C6=C7=C8=C9=C10=C11=C12=1;
	}
	if(sj==3)
	{
		C1=C2=C3=1;C4=0;C5=C6=C7=C8=C9=C10=C11=C12=1;
	}

	if(sj==4)
	{
		C1=C2=C3=C4=1;C5=0;C6=C7=C8=C9=C10=C11=C12=1;
	}
	if(sj==5)
	{
		C1=C2=C3=C4=C5=1;C6=0;C7=C8=C9=C10=C11=C12=1;
	}
	if(sj==6)
	{
		C1=C2=C3=C4=C5=C6=1;C7=0;C8=C9=C10=C11=C12=1;
	}
	if(sj==7)
	{
		C1=C2=C3=C4=C5=C6=C7=1;C8=0;C9=C10=C11=C12=1;
	}
	if(sj==8)
	{
		C1=C2=C3=C4=C5=C6=C7=C8=1;C9=0;C10=C11=C12=1;
	}
	if(sj==9)
	{
		C1=C2=C3=C4=C5=C6=C7=C8=C9=1;C10=0;C11=C12=1;
	}
	if(sj==10)
	{
		C1=C2=C3=C4=C5=C6=C7=C8=C9=C10=1;C11=0;C12=1;
	}
	if(sj==11)
	{
		C1=C2=C3=C4=C5=C6=C7=C8=C9=C10=C11=1;C12=0;
	}
}
void bjs()//竖变化
{
	C1=C2=C3=C4=C5=C6=C7=C8=C9=C10=C11=C12=0;
	if(zy==0)
	{
		L1=1;L2=L3=L4=L5=L6=0;L7=1;L8=L9=L10=L11=L12=0;
	}

	if(zy==1)
	{
		L1=0;L2=1;L3=L4=L5=L6=L7=0;L8=1;L9=L10=L11=L12=0;
	}

	if(zy==2)
	{
		L1=L2=0;L3=1;L4=L5=L6=L7=L8=0;L9=1;L10=L11=L12=0;
	}

	if(zy==3)
	{
		L1=L2=L3=0;L4=1;L5=L6=L7=L8=L9=0;L10=1;L11=L12=0;
	}

	if(zy==4)
	{
		L1=L2=L3=L4=0;L5=1;L6=L7=L8=L9=L10=0;L11=1;L12=0;
	}

	if(zy==5)
	{
		L1=L2=L3=L4=L5=0;L6=1;L7=L8=L9=L10=L11=0;L12=1;
	}
}

void dh1()
{
	int time=1200;
	L1=L2=L3=L4=L5=L6=L7=L8=L9=L10=L11=L12=1;
	C1=C2=C3=C4=C5=C6=C7=C8=C9=C10=C11=C12=1;
	C1=0;
	Delayms(time);
	C2=0;
	Delayms(time);
	C3=0;
	Delayms(time);
	C4=0;
	Delayms(time);
	C5=0;
	Delayms(time);
	if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	C6=0;
	Delayms(time);
	C7=0;
	Delayms(time);
	C8=0;
	Delayms(time);
	C9=0;
	Delayms(time);
	C10=0;
	Delayms(time);
	C11=0;
	Delayms(time);
	C12=0;
	if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	Delayms(8000);
	if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	Delayms(8000);
	if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	Delayms(8000);
	if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	Delayms(8000);
	if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	Delayms(8000);
	if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	Delayms(8000);
	if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	Delayms(8000);
	if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	Delayms(8000);
	if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	Delayms(8000);
	if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	Delayms(8000);
	if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	Delayms(8000);
	C1=C2=C3=C4=C5=C6=C7=C8=C9=C10=C11=C12=1;
hm:;
}
void dh2()
{
	int time=1000,i;
	C1=C2=C3=C4=C5=C6=C7=C8=C9=C10=C11=C12=0;
	L1=L2=L3=L4=L5=L6=L7=L8=L9=L10=L11=L12=0;

	for(i=0;i<12;i++)
	{
		L1=1;
		L7=1;
		Delayms(time);
		L1=0;
		L7=0;

		L2=1;
		L8=1;
		Delayms(time);
		L2=0;
		L8=0;

		L3=1;
		L9=1;
		Delayms(time);
		L3=0;
		L9=0;
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		L4=1;
		L10=1;
		Delayms(time);
		L4=0;
		L10=0;

		L5=1;
		L11=1;
		Delayms(time);
		L5=0;
		L11=0;

		L6=1;
		L12=1;
		Delayms(time);
		L6=0;
		L12=0;
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	}
hm:;
}

void dh3()
{
	char i;
	int time=500;
	L1=L2=L3=L4=L5=L6=L7=L8=L9=L10=L11=L12=1;
	C1=C2=C3=C4=C5=C6=C7=C8=C9=C10=C11=C12=1;

	for(i=0;i<4;i++)
	{
		C1=0;
		Delayms(time);
		C1=1;
		C2=0;
		Delayms(time);
		C2=1;
		C3=0;
		Delayms(time);
		C3=1;
		C4=0;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		C4=1;
		C5=0;
		Delayms(time);
		C5=1;
		C6=0;
		Delayms(time);
		C6=1;
		C7=0;
		Delayms(time);
		C7=1;
		C8=0;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		C8=1;
		C9=0;
		Delayms(time);
		C9=1;
		C10=0;
		Delayms(time);
		C10=1;
		C11=0;
		Delayms(time);
		C11=1;
		C12=0;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		C12=1;
		C11=0;
		Delayms(time);
		C11=1;
		C10=0;
		Delayms(time);
		C10=1;
		C9=0;
		Delayms(time);
		C9=1;
		C8=0;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		C8=1;
		C7=0;
		Delayms(time);
		C7=1;
		C6=0;
		Delayms(time);
		C6=1;
		C5=0;
		Delayms(time);
		C5=1;
		C4=0;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		C4=1;
		C3=0;
		Delayms(time);
		C3=1;
		C2=0;
		Delayms(time);
		C2=1;
	}
hm:;
}
void dh4()
{
	char i;
	int time=800;
	L1=L2=L3=L4=L5=L6=L7=L8=L9=L10=L11=L12=1;
	C1=C2=C3=C4=C5=C6=C7=C8=C9=C10=C11=C12=1;

	for(i=0;i<4;i++)
	{
		C6=0;
		C7=0;
		C1=1;
		C12=1;
		Delayms(time);
		C6=1;
		C7=1;
		C5=0;
		C8=0;
		Delayms(time);
		C4=0;
		C9=0;
		C5=1;
		C8=1;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		C4=1;
		C9=1;
		C3=0;
		C10=0;
		Delayms(time);
		C2=0;
		C11=0;
		C3=1;
		C10=1;
		Delayms(time);
		C2=1;
		C11=1;
		C1=0;
		C12=0;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	}
	C1=C2=C3=C4=C5=C6=C7=C8=C9=C10=C11=C12=0;
hm:;
}
void dh5()
{
	int time=800;
	C1=C2=C3=C4=C5=C6=C7=C8=C9=C10=C11=C12=0;
	L1=L2=L3=L4=L5=L6=L7=L8=L9=L10=L11=L12=0;

	L1=1;
	Delayms(time);
	L2=1;
	Delayms(time);
	L3=1;
	Delayms(time);
	L4=1;
	Delayms(time);
	if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	L5=1;
	Delayms(time);
	L6=1;
	Delayms(time);
	L7=1;
	Delayms(time);
	L8=1;
	Delayms(time);
	if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	L9=1;
	Delayms(time);
	L10=1;
	Delayms(time);
	L11=1;
	Delayms(time);
	L12=1;
	Delayms(time);
	if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	Delayms(8000);
	if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	Delayms(8000);
	if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	Delayms(8000);
	if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	Delayms(8000);
	if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	Delayms(8000);
	if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	Delayms(8000);
	if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	Delayms(8000);
	if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	Delayms(8000);
hm:;
}
void dh6()
{
	char i;
	int time=500;
	C1=C2=C3=C4=C5=C6=C7=C8=C9=C10=C11=C12=0;
	L1=L2=L3=L4=L5=L6=L7=L8=L9=L10=L11=L12=0;
	for(i=0;i<10;i++)
	{
		L1=L4=L7=L10=1;
		Delayms(time);
		L1=L4=L7=L10=0;
		L2=L5=L8=L11=1;
		Delayms(time);
		L3=L6=L9=L12=1;
		L2=L5=L8=L11=0;
		Delayms(time);
		L3=L6=L9=L12=0;
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	}
hm:;
}
void dh7()
{
	int i,time=500;
	L1=L2=L3=L4=L5=L6=L7=L8=L9=L10=L11=L12=1;
	C1=C2=C3=C4=C5=C6=C7=C8=C9=C10=C11=C12=1;
	C12=0;
	for(i=0;i<2;i++)
	{
		C11=0;
		Delayms(time);
		C11=1;
		C10=0;
		Delayms(time);
		C10=1;
		C9=0;
		Delayms(time);
		C9=1;
		C8=0;
		Delayms(time);
		C8=1;
		C7=0;
		Delayms(time);
		C7=1;
		C6=0;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		C6=1;
		C5=0;
		Delayms(time);
		C5=1;
		C4=0;
		Delayms(time);
		C4=1;
		C3=0;
		Delayms(time);
		C3=1;
		C2=0;
		Delayms(time);
		C2=1;
		C1=0;
		Delayms(time);

		C11=0;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		C11=1;
		C10=0;
		Delayms(time);
		C10=1;
		C9=0;
		Delayms(time);
		C9=1;
		C8=0;
		Delayms(time);
		C8=1;
		C7=0;
		Delayms(time);
		C7=1;
		C6=0;
		Delayms(time);
		C6=1;
		C5=0;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		C5=1;
		C4=0;
		Delayms(time);
		C4=1;
		C3=0;
		Delayms(time);
		C3=1;
		C2=0;
		Delayms(time);

		C11=0;
		Delayms(time);
		C11=1;
		C10=0;
		Delayms(time);
		C10=1;
		C9=0;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		C9=1;
		C8=0;
		Delayms(time);
		C8=1;
		C7=0;
		Delayms(time);
		C7=1;
		C6=0;
		Delayms(time);
		C6=1;
		C5=0;
		Delayms(time);
		C5=1;
		C4=0;
		Delayms(time);
		C4=1;
		C3=0;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		C11=0;
		Delayms(time);
		C11=1;
		C10=0;
		Delayms(time);
		C10=1;
		C9=0;
		Delayms(time);
		C9=1;
		C8=0;
		Delayms(time);
		C8=1;
		C7=0;
		Delayms(time);
		C7=1;
		C6=0;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		C6=1;
		C5=0;
		Delayms(time);
		C5=1;
		C4=0;
		Delayms(time);

		C11=0;
		Delayms(time);
		C11=1;
		C10=0;
		Delayms(time);
		C10=1;
		C9=0;
		Delayms(time);
		C9=1;
		C8=0;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		C8=1;
		C7=0;
		Delayms(time);
		C7=1;
		C6=0;
		Delayms(time);
		C6=1;
		C5=0;
		Delayms(time);

		C11=0;
		Delayms(time);
		C11=1;
		C10=0;
		Delayms(time);
		C10=1;
		C9=0;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		C9=1;
		C8=0;
		Delayms(time);
		C8=1;
		C7=0;
		Delayms(time);
		C7=1;
		C6=0;
		Delayms(time);

		C11=0;
		Delayms(time);
		C11=1;
		C10=0;
		Delayms(time);
		C10=1;
		C9=0;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		C9=1;
		C8=0;
		Delayms(time);
		C8=1;
		C7=0;
		Delayms(time);

		C11=0;
		Delayms(time);
		C11=1;
		C10=0;
		Delayms(time);
		C10=1;
		C9=0;
		Delayms(time);
		C9=1;
		C8=0;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}

		C11=0;
		Delayms(time);
		C11=1;
		C10=0;
		Delayms(time);
		C10=1;
		C9=0;
		Delayms(time);

		C11=0;
		Delayms(time);
		C11=1;
		C10=0;
		Delayms(time);

		C11=0;
		Delayms(time);
	}
hm:;
}
void dh8()
{
	int i,time=800;
	L1=L2=L3=L4=L5=L6=L7=L8=L9=L10=L11=L12=1;

	for(i=0;i<6;i++)
	{
		C9=1;
		C10=1;
		C3=1;
		C4=1;

		C7=0;
		C12=0;

		C1=0;
		C6=0;
		Delayms(time);

		C7=1;
		C12=1;

		C1=1;
		C6=1;

		C8=0;
		C11=0;

		C2=0;
		C5=0;
		Delayms(time);

		C8=1;
		C11=1;

		C2=1;
		C5=1;

		C9=0;
		C10=0;
		C3=0;
		C4=0;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	}
hm:;
}
void dh9()
{
	int i,time=1000;
	L1=L2=L3=L4=L5=L6=L7=L8=L9=L10=L11=L12=1;
	for(i=0;i<3;i++)
	{
		C12=C11=C10=C9=0;
		Delayms(time);
		C12=1;C11=C10=C9=C8=0;
		Delayms(time);
		C11=1;C10=C9=C8=C7=0;
		Delayms(time);
		C10=1;C9=C8=C7=C6=0;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		C9=1;C8=C7=C6=C5=0;
		Delayms(time);
		C8=1;C7=C6=C5=C4=0;
		Delayms(time);
		C7=1;C6=C5=C4=C3=0;
		Delayms(time);
		C6=1;C5=C4=C3=C2=0;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		C5=1;C4=C3=C2=C1=0;
		Delayms(time);
		C4=1;C3=C2=C1=0;
		Delayms(time);
		C3=1;C2=C1=0;
		Delayms(time);
		C2=1;C1=0;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		C1=1;
		Delayms(time);
	}
hm:;
}
void dh10()
{
	int i,time=1100;
	L1=L2=L3=L4=L5=L6=L7=L8=L9=L10=L11=L12=1;
	for(i=0;i<3;i++)
	{
		C6=C7=0;
		Delayms(time);
		C5=C8=0;
		Delayms(time);
		C4=C9=0;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		C3=C10=0;
		Delayms(time);
		C2=C11=0;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		C1=C12=0;
		Delayms(8000);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		Delayms(8000);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		Delayms(8000);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		Delayms(8000);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		Delayms(8000);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		Delayms(8000);
		C1=C2=C3=C4=C5=C6=C7=C8=C9=C10=C11=C12=1;
	}
hm:;
}
void dh11()
{
	int i,time=1100;
	L1=L2=L3=L4=L5=L6=L7=L8=L9=L10=L11=L12=1;
	for(i=0;i<3;i++)
	{
		C12=0;
		Delayms(time);
		C11=0;
		Delayms(time);
		C10=0;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		C9=0;
		Delayms(time);
		C8=0;
		Delayms(time);
		C7=0;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		C6=0;
		Delayms(time);
		C5=0;
		Delayms(time);
		C4=0;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		C3=0;
		Delayms(time);
		C2=0;
		Delayms(time);
		C1=0;
		Delayms(8000);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		Delayms(8000);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		Delayms(8000);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		Delayms(8000);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		Delayms(8000);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		Delayms(8000);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		Delayms(8000);
		C1=C2=C3=C4=C5=C6=C7=C8=C9=C10=C11=C12=1;
	}
hm:;
}
void dh12()
{
	int time=1000,i;
	C1=C2=C3=C4=C5=C6=C7=C8=C9=C10=C11=C12=1;

	for(i=0;i<12;i++)
	{
		if(i==0)C1=0;
		if(i==1)C2=0;
		if(i==2)C3=0;
		if(i==3)C4=0;
		if(i==4)C5=0;
		if(i==5)C6=0;
		if(i==6)C7=0;
		if(i==7)C8=0;
		if(i==8)C9=0;
		if(i==9)C10=0;
		if(i==10)C11=0;
		if(i==11)C12=0;

		L1=1;
		L7=1;
		Delayms(time);
		L1=0;
		L7=0;

		L2=1;
		L8=1;
		Delayms(time);
		L2=0;
		L8=0;

		L3=1;
		L9=1;
		Delayms(time);
		L3=0;
		L9=0;
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		L4=1;
		L10=1;
		Delayms(time);
		L4=0;
		L10=0;

		L5=1;
		L11=1;
		Delayms(time);
		L5=0;
		L11=0;

		L6=1;
		L12=1;
		Delayms(time);
		L6=0;
		L12=0;
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	}
hm:;
}
void dh13()
{
	int time=1000,i;
	C1=C2=C3=C4=C5=C6=C7=C8=C9=C10=C11=C12=1;

	for(i=0;i<6;i++)
	{
		if(i==0){C6=C7=0;}
		if(i==1){C5=C8=0;}
		if(i==2){C4=C9=0;}
		if(i==3){C3=C10=0;}
		if(i==4){C2=C11=0;}
		if(i==5){C1=C12=0;}

		L1=1;
		L7=1;
		Delayms(time);
		L1=0;
		L7=0;

		L2=1;
		L8=1;
		Delayms(time);
		L2=0;
		L8=0;

		L3=1;
		L9=1;
		Delayms(time);
		L3=0;
		L9=0;
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		L4=1;
		L10=1;
		Delayms(time);
		L4=0;
		L10=0;

		L5=1;
		L11=1;
		Delayms(time);
		L5=0;
		L11=0;

		L6=1;
		L12=1;
		Delayms(time);
		L6=0;
		L12=0;
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	}
hm:;
}
void dh14()
{
	int i,time=500;
	C1=C2=C3=C4=C5=C6=C7=C8=C9=C10=C11=C12=1;
	L1=L2=L3=L4=L5=L6=L7=L8=L9=L10=L11=L12=0;
	for(i=0;i<12;i++)
	{
		if(i==0){C1=0;C2=C3=C4=C5=C6=C7=C8=C9=C10=C11=C12=1;}
		if(i==1){C1=1;C2=0;C3=C4=C5=C6=C7=C8=C9=C10=C11=C12=1;}
		if(i==2){C1=C2=1;C3=0;C4=C5=C6=C7=C8=C9=C10=C11=C12=1;}
		if(i==3){C1=C2=C3=1;C4=0;C5=C6=C7=C8=C9=C10=C11=C12=1;}
		if(i==4){C1=C2=C3=C4=1;C5=0;C6=C7=C8=C9=C10=C11=C12=1;}
		if(i==5){C1=C2=C3=C4=C5=1;C6=0;C7=C8=C9=C10=C11=C12=1;}
		if(i==6){C1=C2=C3=C4=C5=C6=1;C7=0;C8=C9=C10=C11=C12=1;}
		if(i==7){C1=C2=C3=C4=C5=C6=C7=1;C8=0;C9=C10=C11=C12=1;}
		if(i==8){C1=C2=C3=C4=C5=C6=C7=C8=1;C9=0;C10=C11=C12=1;}
		if(i==9){C1=C2=C3=C4=C5=C6=C7=C8=C9=1;C10=0;C11=C12=1;}
		if(i==10){C1=C2=C3=C4=C5=C6=C7=C8=C9=C10=1;C11=0;C12=1;}
		if(i==11){C1=C2=C3=C4=C5=C6=C7=C8=C9=C10=C11=1;C12=0;}
		L1=1;
		Delayms(time);
		L1=0;
		L2=1;
		Delayms(time);
		L2=0;
		L3=1;
		Delayms(time);
		L3=0;
		L4=1;
		Delayms(time);
		L4=0;
		L5=1;
		Delayms(time);
		L5=0;
		L6=1;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		L6=0;
		L7=1;
		Delayms(time);
		L7=0;
		L8=1;
		Delayms(time);
		L8=0;
		L9=1;
		Delayms(time);
		L9=0;
		L10=1;
		Delayms(time);
		L10=0;
		L11=1;
		Delayms(time);
		L11=0;
		L12=1;
		Delayms(time);
		L12=0;
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	}
hm:;
}
void dh15()
{
	int i,time=500;
	C1=C2=C3=C4=C5=C6=C7=C8=C9=C10=C11=C12=1;
	L1=L2=L3=L4=L5=L6=L7=L8=L9=L10=L11=L12=0;
	for(i=0;i<12;i++)
	{
		if(i==0){C1=0;C2=C3=C4=C5=C6=C7=C8=C9=C10=C11=C12=1;}
		if(i==1){C1=1;C2=0;C3=C4=C5=C6=C7=C8=C9=C10=C11=C12=1;}
		if(i==2){C1=C2=1;C3=0;C4=C5=C6=C7=C8=C9=C10=C11=C12=1;}
		if(i==3){C1=C2=C3=1;C4=0;C5=C6=C7=C8=C9=C10=C11=C12=1;}
		if(i==4){C1=C2=C3=C4=1;C5=0;C6=C7=C8=C9=C10=C11=C12=1;}
		if(i==5){C1=C2=C3=C4=C5=1;C6=0;C7=C8=C9=C10=C11=C12=1;}
		if(i==6){C1=C2=C3=C4=C5=C6=1;C7=0;C8=C9=C10=C11=C12=1;}
		if(i==7){C1=C2=C3=C4=C5=C6=C7=1;C8=0;C9=C10=C11=C12=1;}
		if(i==8){C1=C2=C3=C4=C5=C6=C7=C8=1;C9=0;C10=C11=C12=1;}
		if(i==9){C1=C2=C3=C4=C5=C6=C7=C8=C9=1;C10=0;C11=C12=1;}
		if(i==10){C1=C2=C3=C4=C5=C6=C7=C8=C9=C10=1;C11=0;C12=1;}
		if(i==11){C1=C2=C3=C4=C5=C6=C7=C8=C9=C10=C11=1;C12=0;}
		L1=1;
		Delayms(time);
		L2=1;
		Delayms(time);
		L3=1;
		Delayms(time);
		L4=1;
		Delayms(time);
		L5=1;
		Delayms(time);
		L6=1;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		L7=1;
		Delayms(time);
		L8=1;
		Delayms(time);
		L9=1;
		Delayms(time);
		L10=1;
		Delayms(time);
		L11=1;
		Delayms(time);
		L12=1;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		L1=L2=L3=L4=L5=L6=L7=L8=L9=L10=L11=L12=0;
	}
hm:;
}
void dh16()
{
	int i,time=300;
	C1=C2=C3=C4=C5=C6=C7=C8=C9=C10=C11=C12=1;
	L1=L2=L3=L4=L5=L6=L7=L8=L9=L10=L11=L12=0;
	for(i=0;i<12;i++)
	{
		if(i==0 || i==2 || i==4 ||i==6 ||i==8 ||i==10){L1=0;L7=1;}
		if(i==1 || i==3 || i==5 ||i==7 ||i==9 ||i==11){L1=1;L7=0;}
		C1=0;
		Delayms(time);
		C1=1;C2=0;
		Delayms(time);
		C3=0;C2=1;
		Delayms(time);
		C3=1;C4=0;
		Delayms(time);
		C4=1;C5=0;
		Delayms(time);
		C5=1;C6=0;
		Delayms(time);
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
		C6=1;C7=0;
		Delayms(time);
		C7=1;C8=0;
		Delayms(time);
		C8=1;C9=0;
		Delayms(time);
		C9=1;C10=0;
		Delayms(time);
		C10=1;C11=0;
		Delayms(time);
		C11=1;C12=0;;
		Delayms(time);
		C12=1;
		if(ly_flag==1){moshi=0;ly_flag=0;goto hm;}
	}
hm:;
}

void init()
{
    TMOD= 0x11;
    TL0 = 0;        //设置定时初值
    TH0 = 0;        //设置定时初值

	EX0=1;  				//开启外部中断0
	IT0=1;        			//设置成下降沿触发方式

    EA = 1;
}

void main()
{
	P3M0=0xff;P3M1=0x04;
	P2M0=0xff;P2M1=0x00;
	P1M0=0xff;P1M1=0x00;
	P5M0=0xff;P5M1=0x00;
	init();

	while(1)
	{
		if(moshi==1)dh1();
		if(moshi==1)dh2();
		if(moshi==1)dh3();
		if(moshi==1)dh4();
		if(moshi==1)dh5();
		if(moshi==1)dh6();
		if(moshi==1)dh7();
		if(moshi==1)dh8();
		if(moshi==1)dh9();
		if(moshi==1)dh10();
		if(moshi==1)dh11();
		if(moshi==1)dh12();
		if(moshi==1)dh13();
		if(moshi==1)dh14();
		if(moshi==1)dh15();
		if(moshi==1)dh16();

		//调试模式
		if(moshi==3)bjs();
		if(moshi==4)bjc();
	}
}

void delayh(void){
	unsigned char i=200;
	while(i--);
}
 /***********外中断0入口函数，P32引脚，红外线接收IC数据脚**************************/
void hongwai(void)   interrupt 0
{
	unsigned char i,ia;
	/**************开始判断是否为NEC波形引导码的前9MS和后4.5MS******************************/
	TL0=0;
	TH0=0;				//定时/计数器1初始值
	TR0=1;				//定时器以12M晶振12分频计数，即1us计数
	while(!hwx);
	TR0=0;				//信号翻转停止计数
	if(TH0<30||TH0>40)	//NEC引导码前9MS，计数约9000，TH1约等于35,给个误差值，用30-40之间来判断
		return;

	TH0=0;				//定时/计数器1初始值
	TR0=1;
	while(hwx){
		delayh();
		if(TH0>22)		//NEC引导码引导码的后4。5MS，计数约4500，TH1约等于17
			return;
	}
	TR0=0;
	if(TH0<12)			//NEC引导码引导码的后4。5MS，计数约4500，TH1约等于17
		return;

	/***********开始接收四个字节内容**************************************/
	for(i=0;i<4;i++){
		for(ia=0;ia<8;ia++){
			while(!hwx);	//低电平开始，不处理只等待高电平

			TH0=0;
			TR0=1;			//高电平开始，启动计数
			while(hwx){
				delayh();
				if(TH0>15)
					return;
			}
			TR0=0;
			//高电平结束，判断数据1或0向变量移入
			ly_lhj[i]>>=1;			//数据由高位移入低位
			if(TH0>4)				//时间量TH1高于4，即高于1MS判断为1
				ly_lhj[i]|=0x80;
		}
	}

	if(ly_lhj[2]==0x15)//动画模式
	{
		moshi=1;
		IE2=0X00;
	}

	if(ly_lhj[2]==0x45)//全灭
	{
		moshi=2;IE2=0X00;
		L1=L2=L3=L4=L5=L6=L7=L8=L9=L10=L11=L12=0;
		C1=C2=C3=C4=C5=C6=C7=C8=C9=C10=C11=C12=1;
	}
	if(ly_lhj[2]==0x47)//全灭
	{
		moshi=2;IE2=0X00;
		L1=L2=L3=L4=L5=L6=L7=L8=L9=L10=L11=L12=1;
		C1=C2=C3=C4=C5=C6=C7=C8=C9=C10=C11=C12=0;
	}

	if(ly_lhj[2]==0x5E)//动画速度减速
	{
		if(hys<1000)hys=hys+10;
	}

	if(ly_lhj[2]==0x5A)//动画速度减速
	{
		if(hys>10)hys=hys-10;
	}

	if(ly_lhj[2]==0x4A)//动画速度复位
	{
		hys=100;
	}

	if(ly_lhj[2]==0x44)//编辑竖模式
	{
		moshi=4;ly_flag=1;IE2=0X00;
	}
	if(ly_lhj[2]==0x43)//编辑层模式
	{
		moshi=3;ly_flag=1;IE2=0X00;
	}

	if(moshi==3)
	{
		if(ly_lhj[2]==0x07)//左移
		{
			zy++;if(zy>6)zy=0;
		}

		if(ly_lhj[2]==0x09)//右移
		{
			zy--;if(zy<0)zy=5;
		}
	}
	if(moshi==4)
	{
		if(ly_lhj[2]==0x40)//上升
		{
			sj++;if(sj>11)sj=11;
		}

		if(ly_lhj[2]==0x19)//下降
		{
			sj--;if(sj<0)sj=0;
		}
	}

	TF1=0;
}
perseverance52
关注
  • 8
    点赞
  • 踩
  • 35
    收藏
    觉得还不错? 一键收藏
  • 2
    评论
专栏目录
DIY制作广州塔详细制作资料（原理图+制作讲解+程序源码等）-电路方案
04-21
可能感兴趣的项目设计: 能歌善舞的广州塔——自带MP3，红外遥控LED音乐频谱DIY制作，资料下载链接:https://www.cirmall.com/circuit/5658/detail?3 广州塔的制作挺简单的哦，都是重复同一个步骤，只要有耐心一定可以很轻松的制作出来呢！现给大家分享一个最新的单片机广州塔制作资料，小蛮腰效果非常酷炫哦，附件里面提供的图文制作讲解很是详细。 一、电路板焊接: PCB板焊接按照如下清单: 焊接的PCB 图展示: 焊接好的底板 PCB 实物图: 注意: 接上配套音频电源线，其中电源端接5V电源。一分二音频座输出一接音频电源线音频，一分二音频座输出二接音响设备，一分二音频输入接音频输出设备。 焊接完成控制板后，请按照调试文档步骤，对主板进行测试检查！ 接线图示: LED灯组装，具体操作讲解，详见附件内容。灯的组装是，层共阳也就是长脚（J17---J31），竖共阴也就是短脚（J1---J16），一定不能搞错了！ 遥控使用说明:
STC15W408AS单片机、51单片机控制WS2811彩灯带驱动程序
04-22
本程序使用STC15W408AS单片机（STC15系列的应该都可以）来控制驱动WS2811彩灯带，目前可以控制100颗灯珠，程序里面有简单的彩灯控制，可以显示7种颜色切换，还有红、绿、蓝、玫红色的呼吸灯效果显示，需要注意的是程序下载时一定要选择内部晶振33.1776Mhz，WS2811对时序要求还是比较高的，本程序使用400K的传输速率。程序是我亲自改写的，下载到单片机内，信号脚接P1.2口,电源脚接5V就能使用！有什么问题可以随时问我！
STC15W408AS最小系统开发板注意事项与烧写实际操作
perseverance51博客
11-04 4122
STC15W408AS最小系统开发板烧写实际操作 注意这个板子买回来还需要，自己手工对接零欧姆电阻的焊盘，就在芯片下方这个地方，否则，上电指示灯不会亮！ 烧录软件界面 第一次下载，波特率尽量设置低一些，最好不要超过9600，我是用的制作ch340烧录器。并不一定要制作的，网上花几块钱就可以买到一个ch340的烧录器，最便宜的那种都可以。 烧录顺序 先将烧录器插好，并打开烧录软件，加载好Hex文件，设置波特率，尽量设置低一些，我设置9600波特率有失败经历告诉我， 点击下载/编程后，再给目标
6、产品说明书
PKPROTEUS的博客
07-22 1153
6、产品说明书广州塔一. 产品介绍1.1项目设计1.2设计思路1.3广州塔简单原理1.4 LED广州塔和普通广州塔模型相比的优缺点二.产品设计2.1原理图设计2.2复位电路部分2.3红外接收头部分2.4晶振部分2.5工作原理2.6 STC12C5A60S2单片机三.产品效果 广州塔 摘要：这是一个用LED灯组成的小型广州塔模型，让人们能在家中就感受到广州塔的绚烂多彩。 一. 产品介绍 1.1项目设计 广州塔作为广东省广州市著名的旅游观光景点，每年都吸引大量的游客前来观光，所以以此为原型制作的玩具定会获得不
【51单片机】单片机点灯程序参考
xing_2020的博客
01-28 1684
延时函数可以用软件生成（例如STC-ISP）。也可以用while(i- -);实现不需要比较精确的延时。
9.STC15W408AS单片机EEPROM
小猿猪哥的博客
07-27 4900
STC15系列单片机内部集成了大容量的EEPROM，与其程序空间是分开的。利用ISP/IAP技术可将内部Data Flash当EEPROM，擦写次数在10W次以上。EEPROM可分为若干个扇区，每个扇区包含512字节。使用时，建议同一次修改的数据放在同一个扇区，不是同一次修改的数据放在不同扇区，不一定要用满。数据存储器的擦除操作是按扇区进行的。 EEPROM可用于保存一些需要在应用中修改并且掉电不易丢失的参数数据。在用户程序中，可以对EEPROM进行子节读/字节编程/扇区擦...
STC15W408-T12固件_OLEDw_t12_stc15w408as_STC15W408_408as_
09-29
T12 OLED 固件 0.96单片机为STC15W408AS-SOP28的控制板
基于STC15w408AS的电子时钟的设计
01-19
二、原理及电路设计有了需求后，我们就根据需求选择元件，单片机我们选择STC15w408AS，此单片机内部集成了高精度的RC振荡电路和高可靠的复位电路，直接外部晶振和复位电路都可以省去，芯片接通电源后就可以直接工作...
STC15W408AS-无刷电机-按键控制
06-03
STC15W408AS.h STC15W无刷电调程序.lnp STC15W无刷电调程序.M51 STC15W无刷电调程序.plg STC15W无刷电调程序.uvgui.dell STC15W无刷电调程序.uvopt STC15W无刷电调程序.uvproj /************* 功能说明 **********...
STC15W408AS单片机最小系统板AD原理图及PCB电路设计资料
12-16
STC15W408AS单片机最小系统板AD原理图及PCB电路设计资料
广州塔DIY资料_原理图、步骤、论文报告等.rar
03-14
这是16层广州塔详细资源，大家可以拿去详细学习，也可以作为毕业设计，做出属于自己的广州塔程序。
Mini-DSO:用STC单片机制作的DIY微型数字存储示波器（DSO）
03-19
迷你DSO 预览 这是一个由STC8A8K MCU制成的简单示波器。只有骨成分，容易上钩。这些功能可以涵盖简单的测量。 规格 MCU：STC8A8K64S4A12 @ 27MHz 显示：0.96英寸OLED，分辨率为128x64 控制器：一台EC11编码器 输入：单通道 秒/格：500ms，200ms，100ms，50ms，20ms，10ms，5ms，2ms，1ms，500us，200us，100us 100us only available in Auto Trigger Mode 电压范围：0-30V 采样率：250kHz @ 100us / div 材料清单 STC8A8K64S4A12 MCU x 1 SSD1306 OLED（SPI）x 1 电阻： 1W 10k x 1 1 / 4W 2k x 2 1 / 4W 10k x 1 1 / 4W 5k x 1 电容：
自制STC单片机开发板
10-24
1.选取单片机STC89C52RC（6元）+底座（0.4元）双列直插40脚。2.震荡电路，晶振11.0592（1元），2个30p电容（共0.1元）。焊接18.19脚。3.复位的电路，电阻+电容+Button。4.串口的电平转换电路，MAX232CPE（MAX232EPE），5个1uF的电解电容。5，采用USB供电，+5V，随便从一个旧鼠标上获的.6.串口公母头各一个，每个（1元）。7，若笔记本没有串口，需购买USB转串口设备（25元），安装相应的软件，需要选择COM4.8.STC串口下载软件，网络上很多。9，安装电路图焊接，调试。电路图如下:
参赛作品《LED光立方》-5个程序教你制作自己的广州塔.zip
09-03
参赛作品《LED光立方》-5个程序教你制作自己的广州塔.zip
32*24位LED广州塔DIY制作（protus仿真、程序代码等）-电路方案
04-21
基于51单片机的32*24位LED广州塔DIY制作。 实物展示: 视频演示: LED广州塔仿真电路原理图截图:
STC15W408AS电压采集装置.rar_STC15W408AS 电压_stc15w408as_stc15w408as电流_s
07-14
基于STC15W408AS单片机进行电压采集装置，并且进行电压 的记忆，完整程序可直接下载。
创意发明： 基于STC51单片机超声波测距（精简设计只需三个元件）
从零开始学单片机的博客
02-15 2611
基于STC51单片机超声波测距精简设计只需三个元件（测距模块暂且算做是一个元件吧） 1.所需元件：STC单片机+超声波模块+4位共阳数码管 2.原理：单片机向测距模块trig脚发送20us的高电平触发测距，Echo 测距结束时会输出高电平，电平时长为超声波信号往返时间之和。Echo 脚开始输出高电平时启动定时计数器计时，当Echo 脚高电平结束时停止计数，根据定时器的时间可算出距离。 3.连接：单...
简单易制作的0-30VSTC单片机数字电压表
u010402372的专栏
06-14 6521
这块简单易制作的0-30VSTC单片机数字电压表，被测电压经限流电阻接到AD检测端并由分流电阻分流，读出8位(256)的AD数据，由AD值计算出AD端电压，即分流点电压，由此电压计算出分流电流，再由此电流计算出输入电压。使用STC12C5204AD单片机，P0.0-P0.3 共阴数码管位、P2 为共阴数码管段a-g dp，P0、P2 设置为推挽输出，段输出加限流电阻，AD为8位，计算方法:5/
广州塔的初步了解
PKPROTEUS的博客
06-20 716
广州塔的初步了解一、STC12C5A60S2 一、STC12C5A60S2 stc12c5a60s2单片机视频教程 这个单片机口驱动能力强指的什么啊，电流电压吗，加个上拉电阻是不是使电压更大了啊，驱动能力就强了
stc15w408as手册
最新发布
06-01
STC15W408AS是一款8位单片机，由STC公司生产。以下是STC15W408AS的手册内容概述： 1. 总体介绍：介绍了STC15W408AS的主要特点、应用领域和性能指标等基本信息。 2. 硬件架构：详细描述了STC15W408AS的内部结构、外部引脚和各种外设控制寄存器等。 3. 程序设计：介绍了STC15W408AS的指令集、存储器结构、编程方法和调试技巧等。 4. 应用实例：提供了一些STC15W408AS的典型应用实例，包括LED灯控制、LCD显示控制、温度测量等。 5. 附录：包括了STC15W408AS的管脚定义、常用指令集、常用编程软件等参考信息。 以上是STC15W408AS手册的主要内容，如果您需要了解更多详细信息，建议您查看STC公司官方网站上的相关资料。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 2
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
