【Proteus仿真】4-16译码器（74HC154 ）流水灯

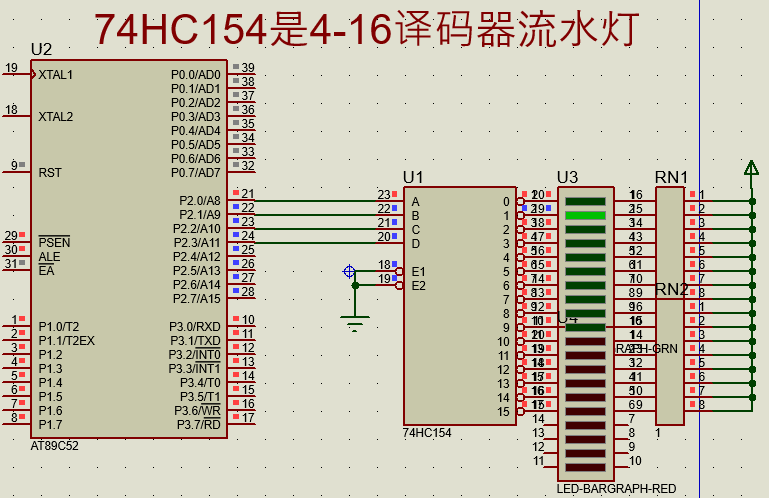

  • Proteus仿真演示
    在这里插入图片描述

74HC154简介

74HC154；74HCT154是一种高速硅栅CMOS器件，与低功耗肖特基TTL（LSTTL）引脚兼容。
74HC154解码器接受四个活动的高二进制地址输入并提供16个互斥的活动低输出。双输入使能门可以用来选通解码器，以消除输出上的正常解码“小故障”，或者可以用来扩展解码器。
使能门有两个输入,必须接低电平，以使能输出。
74HC154可以通过使用使能输入之一作为多路复用数据输入来用作1-到16的解复用器。
当另一个启用输入为LOW时，寻址输出将遵循应用数据的状态。

  • 74HC154功能图
了解本专栏 订阅专栏 解锁全文
