【Proteus仿真】STC单片机ADC采集外部电压+8位数码管显示

单片机嵌入式开发：union(联合体)节省空间与校验应用
已于 2025-02-27 11:42:18 修改
阅读量650 收藏
点赞数
CC 4.0 BY-SA版权
分类专栏： 单片机学习手稿 文章标签： 单片机 union联合体 共用体
于 2023-02-25 22:16:52 首次发布
本文为Perseverance52博主原创文章，未经博主允许，不得转载！
本文链接：https://blog.csdn.net/weixin_42880082/article/details/129213423
本文介绍了在单片机嵌入式开发中，如何利用union(联合体)有效地节省程序空间，并进行串口接收数据的校验。通过示例代码展示了一次性接收12位数据（含校验头和尾），确保数据有效性。

【Proteus仿真】STC单片机ADC采集外部电压+8位数码管显示

📑本文主要内容，使用STC15单片机内部带的ADC采集外部信号，通过8位数码管显示采集的2个ADC信号源的电压值作为显示。

  • 📺仿真效果演示：

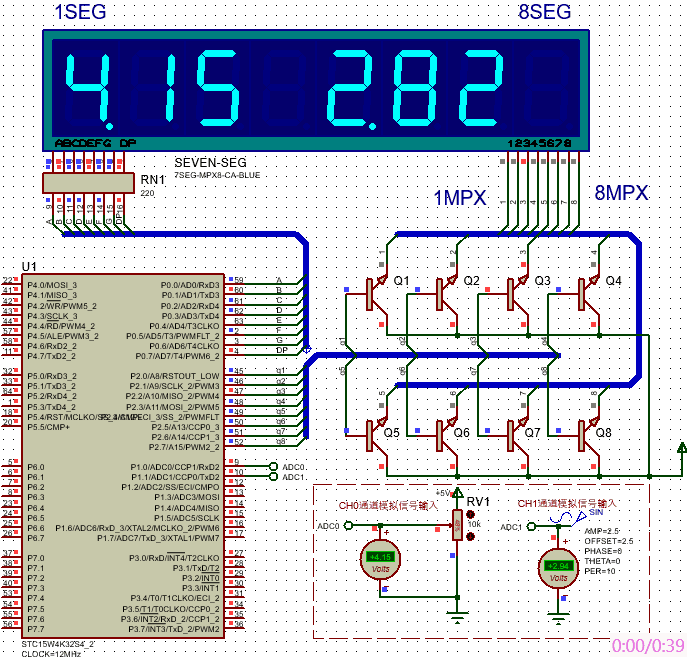

    在这里插入图片描述
  • 在proteus中，STC系列目前只能找到STC15W4K32S4单片机。

📗驱动代码

/*-----------------------------------------------------------------
//  名称: 数码管显示两路A／D转换结果
//----------
