CH341A/B USB转USART/I2C/SPI介绍

CH341A/B USB转USART/I2C/SPI介绍


  • 📍CH341官方文档:https://www.wch.cn/downloads/CH341DS2_PDF.html

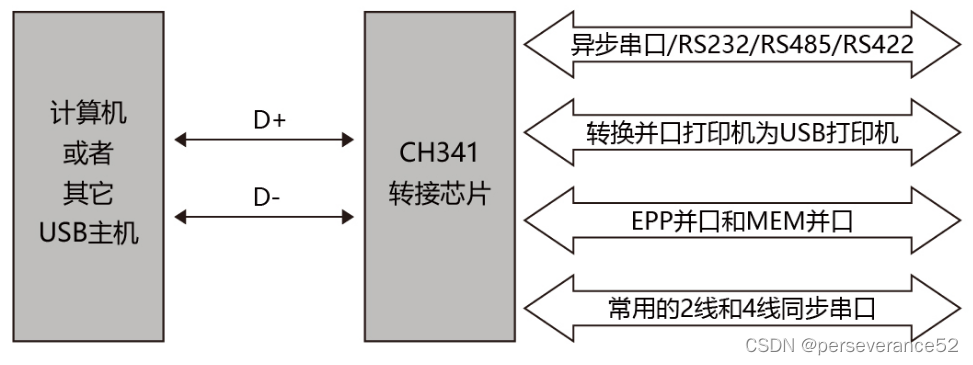

  • CH341A/B是一个USB总线的转接芯片,通过USB总线提供异步串口、打印口、并口以及常用的2线和4线等同步串行接口。
    在这里插入图片描述

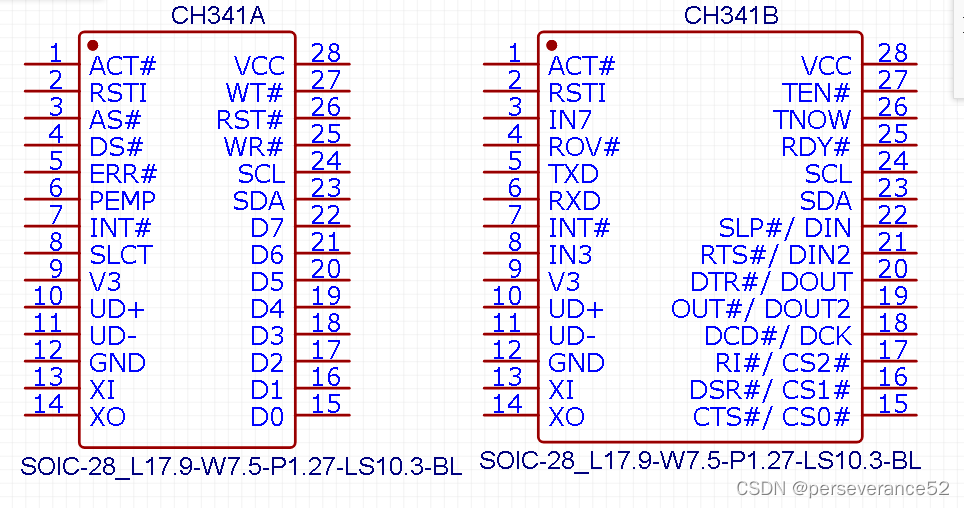

  • 🍁芯片封装:

在这里插入图片描述

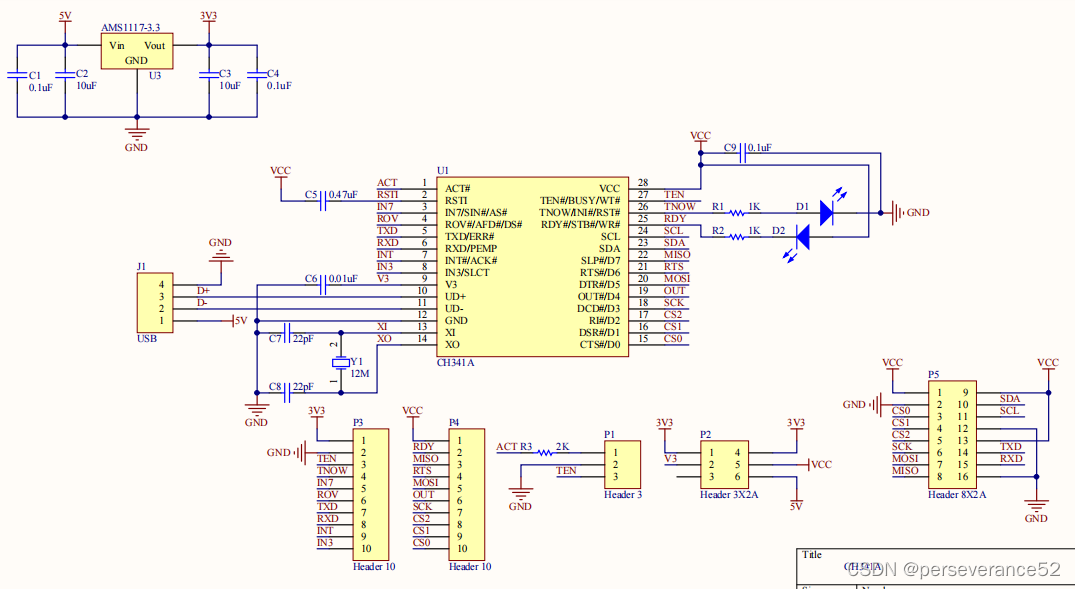

  • 🍁原理图设计参考:
  • 在这里插入图片描述

📗功能用途

  • 📄通过CH341对应的上位机软件可以对EEPROM/SPI flash芯片进行编程.CH341常作为电子维修人刷BIOS的工具。
  • 如果想实现对特定的I2C/SPI设备访问,需要自己根据官方提供的驱动程序和DLL库,自己编写上位机软件。

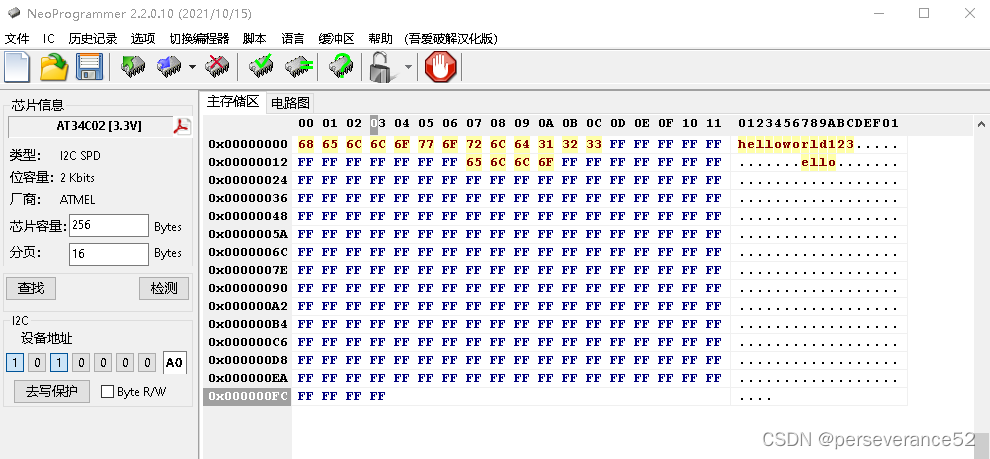

  • 🔧编程上位机推荐使用:NeoProgrammer,除了可以读写外,还可以自动检测芯片型号。
    在这里插入图片描述

在这里插入图片描述

  • 🔧指定I2C设备地址读取工具:CH341T_I2C(需要注意,如果连续读,则寄存器地址累加)

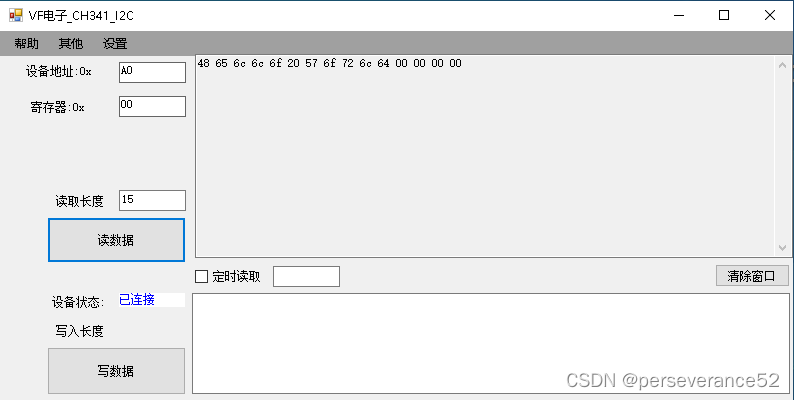

    • 🌿读取AT24c32数据(地址:0x50<<1)
      在这里插入图片描述

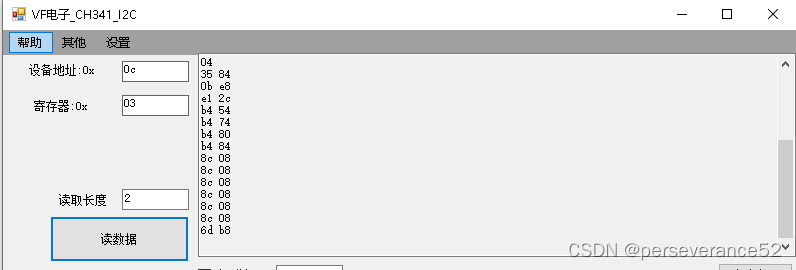

    • 🌿读取MT6701角度原始数据(I2C设备地址:0x06<<1)
      在这里插入图片描述

📙CH341驱动安装说明

  • ✨CH341串口功能驱动和I2C/SPI功能驱动是两个不同的驱动,需要独立安装两个才行。

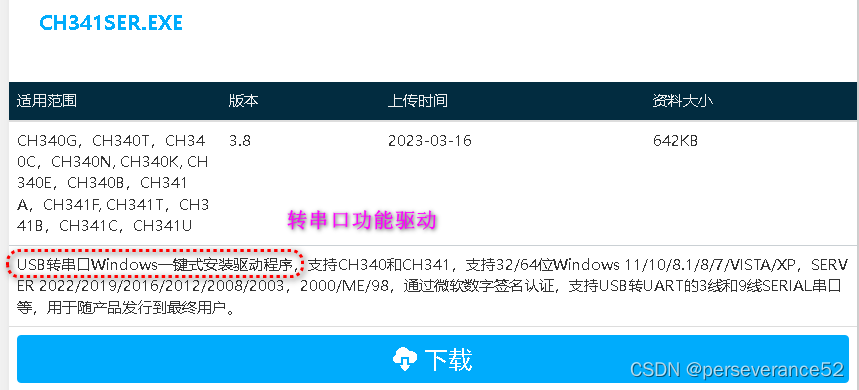

  • 🌿CH341串口功能驱动:https://www.wch.cn/downloads/CH341SER_EXE.html
    在这里插入图片描述

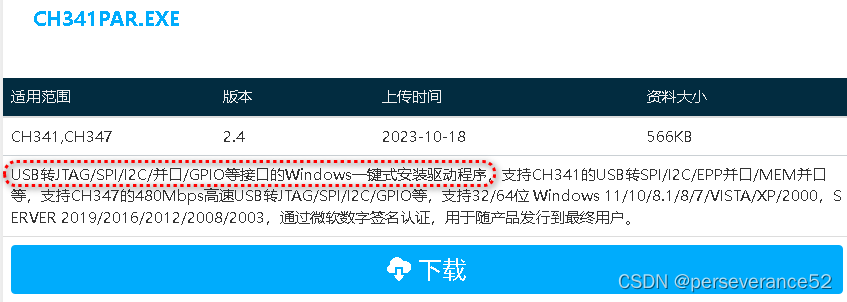

  • 🌿CH341 USB转JTAG/SPI/I2C/并口/GPIO等接口驱动程序:https://www.wch.cn/downloads/CH341PAR_EXE.html
    在这里插入图片描述

  • 📓商家提供的资料:

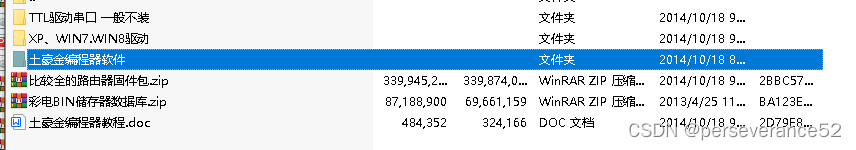

    在这里插入图片描述

资料下载链接:https://pan.baidu.com/s/1d07VcGzG7Z-ZUoTMhTY0Vg
提取码:6666

📘驱动程序、编程上位机和串口助手软件

链接:https://pan.baidu.com/s/1gwf95jEaCHfG932j_HzTOA?pwd=li8w
提取码:li8w
  • 🔖其他相关资料
资料链接:https://pan.baidu.com/s/1PXMYI2MSsIx3MfUqgdM0-w
提取码:AB12
