P4 学习笔记（1）-- P4程序的构成、基本组件

我们在所有的P4程序中(.p4文件)，都可以发现其拥有5个基本组件：

• 首部（Headers）:定义报文头部格式
• 解析器（Parsers）:定义数据包解析流程的有限状态机
• 表（Tables）:定义匹配域以及对应的执行动作
• 动作（Action）:动作指令集，包括构造查找键（Construct lookup keys）、根据查找键查表、执行动作等
• 流控制程序（Controller）:控制程序，决定了数据包处理的流程，比如如何在不同表之间跳转等

接下来将就这5个方面进行简要介绍。

首部（Headers）

       首部分为两种，一种是包头（Packet Header），一种是元数据（Metadata）。在首部区域除了定义这些结构，还需要进行实例化操作。

• 包头

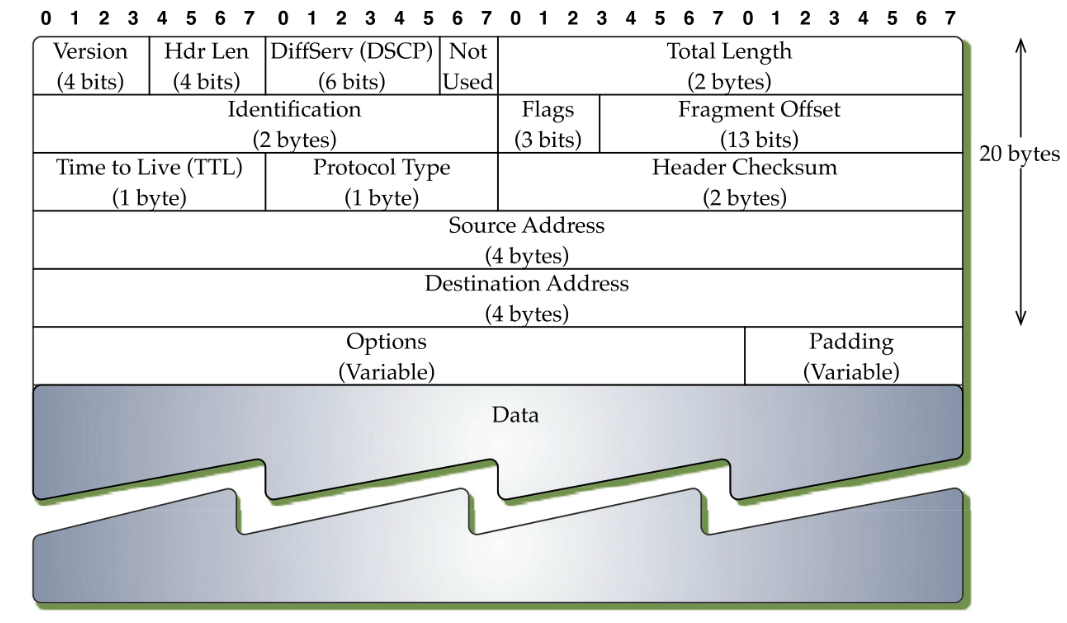

         以ipv4的包头为例，根据下图所示的ipv4结构，

       可定义其包头的基本格式如下：

header ethernet_t {
    macAddr_t dstAddr;
    macAddr_t srcAddr;
    bit<16>   etherType;
}
header ipv4_t
{
	bit<4> version;
	bit<4> ihl;
	bit<8> diffserv;
	bit<16> totallen;
	bit<16> identification;
	bit<3> flags;
	bit<13> fragoffset;
	bit<8> ttl;
	bit<8> protocol;
	bit<16> hdrchecksum;
	bit<32> srcaddr;
	bit<32> dstaddr;
}

• 元数据
         元数据用来携带数据和配置信息，元数据的声明与包头类似，但在实例化时不同，而且包头和元数据在字段值的约束上存在一定的差别。
         元数据分为两种，一种是用来携带P4程序运行过程中产生的数据的用户自定义元数据（User-Defined Metadata），如首部字段的运算结果等。另一种是固有元数据（Intrinsic Metadata），用于携带交换机自身的配置信息，如数据包进入交换机时的端口号等。

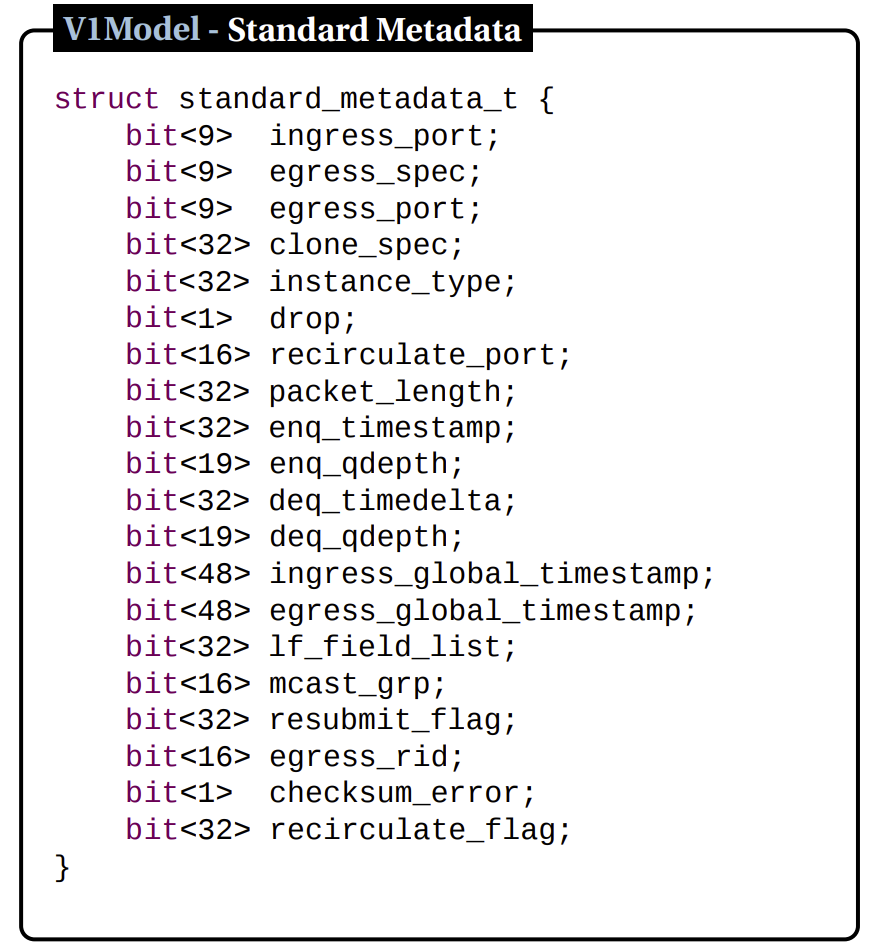

         关于V1Modeld的元数据如下图所示，其中常见的：ingress_port表示数据包的入端口；egress_spec表示指定数据包的出端口（在入口流水线中设置）；egress_port表示数据包离开的端口(在出口流水线中设置)。在使用时，可以直接使用，无需提前自定义。

• 实例化
  具体的实例化例子如下所示：

struct headers {
    ethernet_t   ethernet;  //ethernet_t 和 ipv4_t 都是之前定义的包头
    ipv4_t       ipv4;
}



解析器（Parsers）

       一个P4程序中往往定义了大量的首部和首部实例，但并不是所有的首部实例都会对数据包进行操作。解析器工作时会生成描述数据包进行哪些匹配+动作操作的中间表示，在P4中称之为解析后表示，这些解析后表示规定了对数据包生效的实例，是一组对数据包生效的实例的集合。
       P4语言中解析器采用有限状态机的设计思路，每个解析器方法视为一种状态。当解析器工作时，会将当前处理的数据包头字节的偏移量记录在首部实例中，并在状态迁移（调用另一个解析器）时指向包头中下一个待处理的有效字节。
       针对上述的以太网和ipv4的头部定义，对应解析过程如下，其中transition即表示状态转移过程。

parser MyParser(packet_in packet,
                out headers hdr,
                inout metadata meta,
                inout standard_metadata_t standard_metadata) {

    state start {
        transition parse_ethernet;
    }

    state parse_ethernet {
        packet.extract(hdr.ethernet);
        transition select(hdr.ethernet.etherType) {
            TYPE_IPV4: parse_ipv4;
            default: accept;
        }
    }

    state parse_ipv4 {
        packet.extract(hdr.ipv4);
        transition accept;
    }

}

表（Tables）

       定义了匹配字段（key）、可选的动作（action）和一些其他相关属性。

    table ipv4_lpm {
        key = {
            hdr.ipv4.dstAddr: lpm;
        }
        actions = {
            ipv4_forward;
            drop;
            NoAction;
        }
        size = 1024;
        default_action = drop();
    }

       在上述例子中，对于匹配字段的匹配方式，有如下几种：

• lpm：最长前缀匹配
• exact：精确匹配
• ternary：三元匹配
         除了匹配字段和对应可选动作以外，表中还可以定义了一些其他属性，例如上述例子中的default_action等，相关属性与功能如下表。

其他属性	功能
default_action	当table miss的时候执行的动作
counters	计数器
implementation	指定表实际运作方式，这部分通常取决于架构，例如v1model中action profile提供了通过hash的方式随机选择一个action profile member去执行。
size	表的大小
const entries	预设的table entry，在编译阶段会写到编译好的档案中

动作（Action）

       动作会在表中被引用，可以读取控制平面提供的数据，指导数据平面的工作。

action ipv4_forward(macAddr_t dstAddr, egressSpec_t port)
{
standard_metadata.egress_spec = port;
hdr.ethernet.srcAddr = hdr.ethernet.dstAddr;
hdr.ethernet.dstAddr = dstAddr;
hdr.ipv4.ttl = hdr.ipv4.ttl - 1;
}

流控制程序（Controller）

       可以把control block认为是流水线操作的一个模板，v1model中就是ingress和egress，其主要的功能就是知道每一个封包经过的table顺序以及采用的规则（触发条件等）。还能放置一些其他的功能部件，例如计数器counter等。
