ModelSim 使用【六】modelsim手动时序仿真

【注】本文为系列教程，使用同一个仿真代码，关注公众号“数字积木”，对话框回复“ modelsim_prj ”,即可获得。这是系列第六篇。

时序仿真与功能仿真的步骤大体相同，只不过中间需要添加仿真库、网表（.vo）文件和延时（.sdo）文件。到了这里，问题来了，仿真库、网表（.vo）文件和延时（.sdo）文件怎么获得呢？网表（.vo）文件和延时（.sdo）文件，其实我们在自动仿真的配置仿真功能中已经生成了，当我们配置好仿真功能之后，我们在 Quartus 进行一次全编译，这时，我们打开 Quartus 工程目录下 simulation/modelsim 中就能够看到 Verilog_First.vo 和 Verilog_First_v.sdo 这两个文件。我们将这两个文件复制到我们的 manual_modelsim 文件夹下。仿真库，我们需要到我们 Altera的安装目录下，也就是 C:\altera\13.1\modelsim_ase\altera\verilog 中找到 cycloneive 文件夹，然后我们将 cycloneive 文件夹也复制到我们的 manual_modelsim 文件夹下。万事具备，接下来我们就可以打开我们的 ModelSim 软件，如图

通过该图，我们可以看出，这个工程是我们之前做功能仿真的工程，当我们关闭 ModelSim之后，我们再次打开 ModelSim 这个软件，它会自动记录上一个我们使用的工程并打开。我们就直接在这个工程上进行更改，首先我们右键在弹出的菜单栏中找到【Add to Project】→【Existing File...】按钮并点击打开，则弹出图

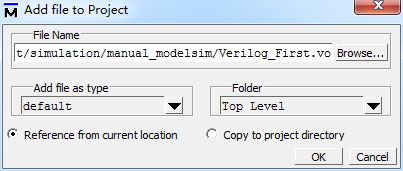

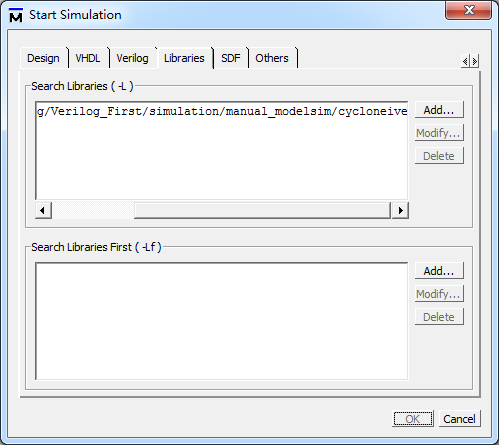

在该对话框中我们点击【Browse】，在弹出的对话框中我们找到 manual_modelsim 文件夹下的 Verilog_First.vo，然后将 Verilog_First.vo 添加至我们的 ModelSim 仿真工程中。接下来我们进行代码全编译，编译完成后，我们在 ModelSim 的菜单栏中找到【Simulate】→【StartSimulation...】按钮并点击打开，我们打开 Libraries 标签，将仿真库添加至配置仿真环境中，如图

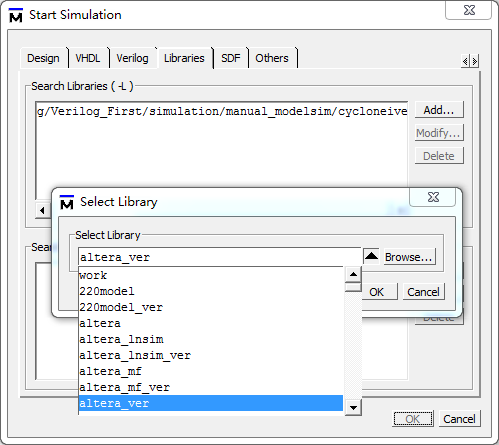

这里我们需要注意的是，只添加一个 cycloneive 仿真库是不够的，我们还需要将我们ModeSim 仿真库中的 altera_ver 库添加进来，如图

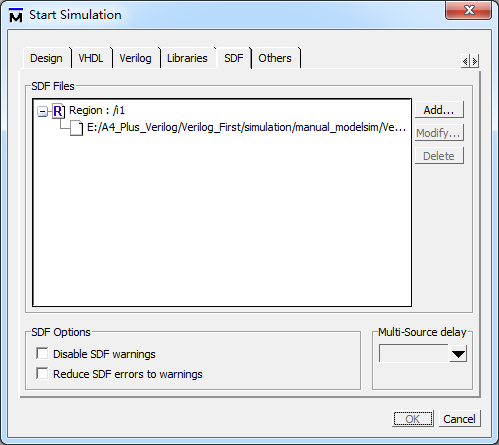

如果不知道需要选择哪个库，我们可以先直接运行仿真，这时候 ModelSim 控制窗口中会提示错误信息，我们根据错误信息便能够分析出我们需要的库名，然后我们再重复上述步骤添加完了仿真库，接下来我们在 SDF 标签页面中添加 Verilog_First_v.sdo 文件，如图

这里需要我们注意的是，因为的我们的实例化名是 i1，所以我们填写的是/i1。添加完成之后，最后我们在返回 Design 标签页面中，找到 work 下的 Verilog_First_vlg_tst，如图

在该页面中，我们点击【OK】就可以开始进行时序仿真了，到了这里，后面的工作就和我们的功能仿真是一样的了。至此，我们 ModelSim 软件的使用就讲解完了。
