MTK PQ调试之Gamma和色温调试

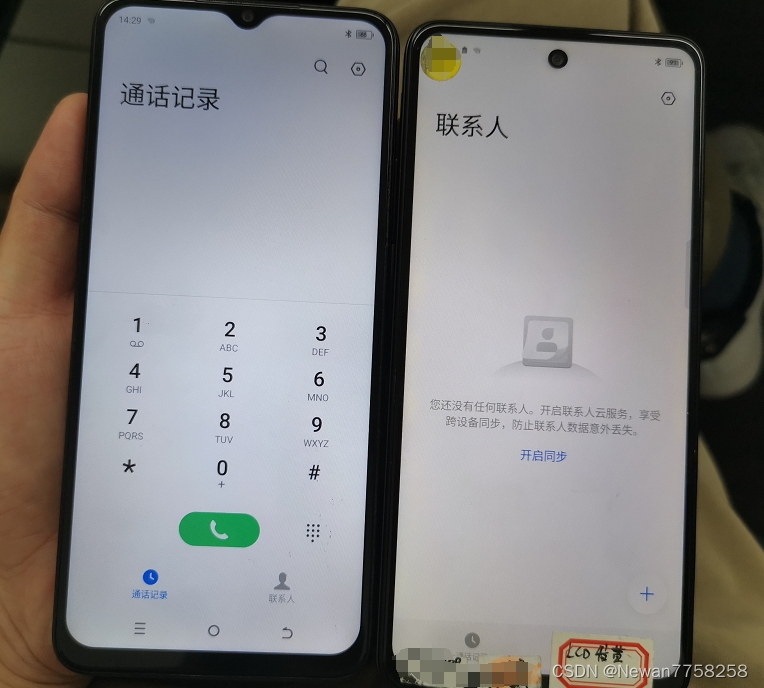

导文，在手机屏幕调试过程中，经常会遇到屏的ECN器件存在色温差异问题，举个栗子：一供和二供屏在纯白颜色界面有着很明显的色温差异。那么有的同仁可能会疑问，为什么不让两个ECN器件保持同样的色温标准呢？答案是目前行业中，很少有哪家模组厂能够保证模组的一致性非常好，且固定色温偏差在一个很小的范围内；另外，不同的模组厂之间的物料也会有差异，所以很常见的就是不同模组厂出货的屏幕色温会存在差异，更甚至有同一批次的模组有些色温的差异会达到500-1000K。这个时候，从软件层面来优化这种类似问题的需求便应势而生了，PictureQuality（简称 ：PQ），便是软件调试接口，是一个提高图像质量的一个新功能，为用户提高一个良好的使用体验。

调试Gamma和色温，需要分2步走，第一步是需要把效果调试好，第二部是把调试好的参数导出，合入到项目工程中去，并做好屏幕的识别处理。

第一步:获取到MTK的PQ调试工具——MiraVision_Tuning_Kit

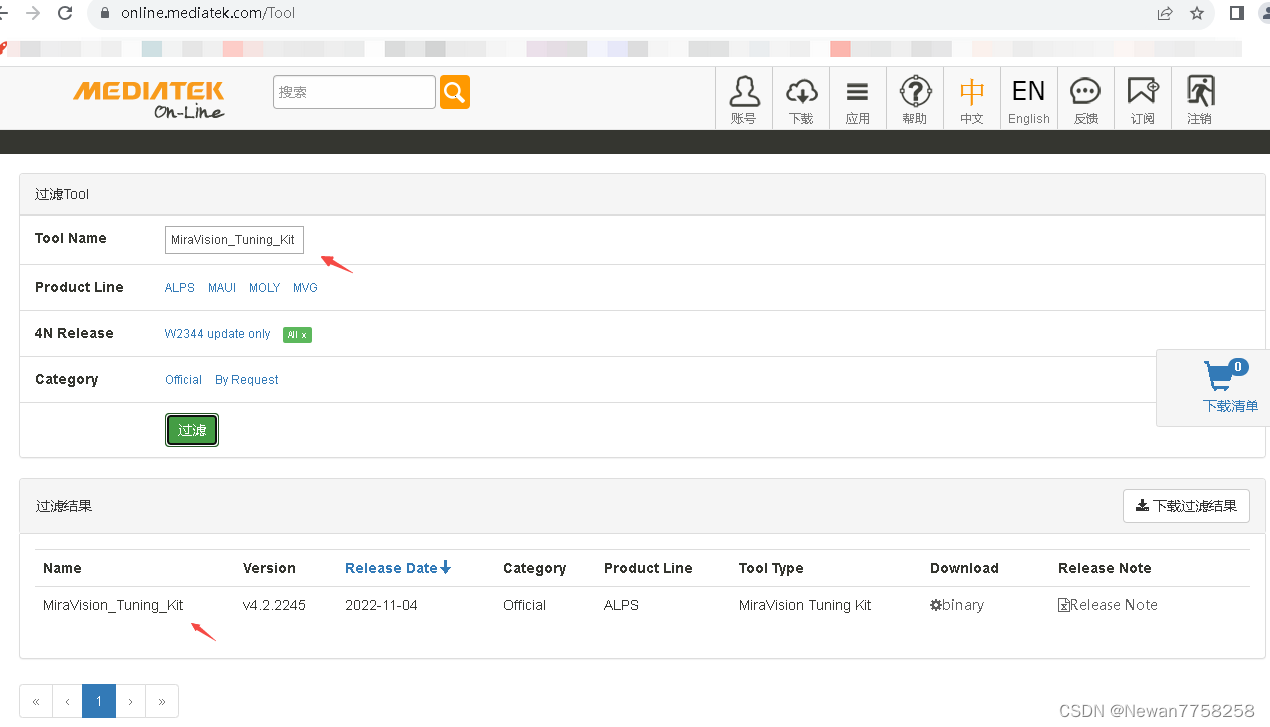

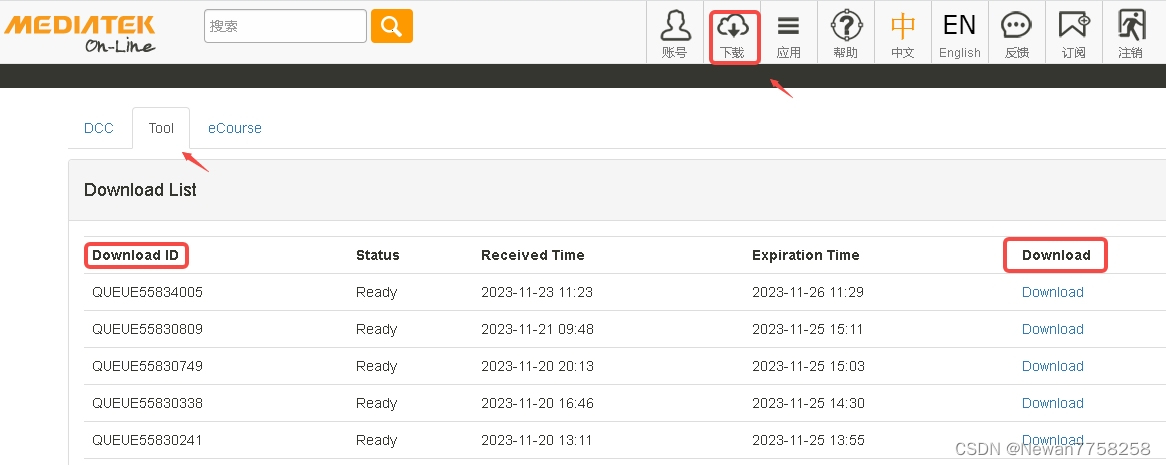

工具的下载路径在MTK的online网址上可以找到，这里附上链接：mtk工具下载路径:

在里面可以通过搜索找到MiraVision_Tuning_Kit,建议下载前先查看下右边的ReleaseNote看下平台是不支持调试工具

向MTK提供申请下载工具，然后等到MTK回复下载工具的ID，然后点开链接去下载即可

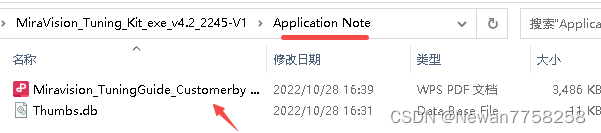

建议拿到工具后优先看下工具中自带的调试指导文档，新手必看教程：

第二步:准备调试机器的调试环境

主要有以下注意事项：

1、调试机器的软件版本必须是userdebug版本，并且需要在开发者模式中打开ADB调试功能
2、在手机拨号盘上输入MTK的调试暗码：*#*#3646633#*#*(可能不同的第三方开发商会修改成自己的暗码，例如我这边就是*#*#9646633#*#*),进入EngineerMode，左右滑动到Log and Debugging 菜单栏目下点击 ATCI，点击 Always enable ATCI。
3、安装工具中自带的MTK驱动文件。(建议用Windows系统电脑来进行调试，因为虚拟机有时候不好使)
4、调试机器用usb与电脑链接，然后在打开调试工具前先跑一下工具中自带的脚本Before_Tuning.bat
5、双击打开调试工具MiravisionTuningKit.exe

另外还有一些注意事项需要提前准备，就是需要手动关闭AAL /PQ/CABC和自动调节亮度功能，因为有这些功能开启的情况下会影响采集RAWData，把这些影响背光和色彩的特殊功能关闭了，MTK这边才能采集到调试机器比较干净的色彩数据。

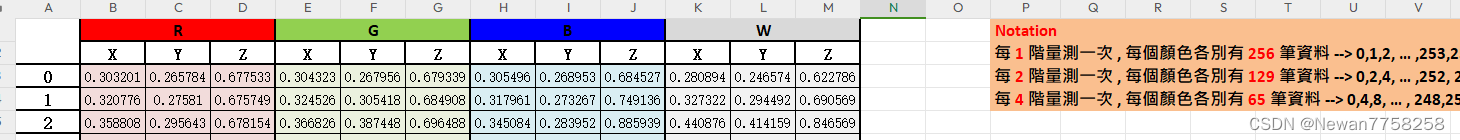

做完以上准备工作之后，下一步就是采集Gamma的RAWData了，在调试工具中其实自带了一份Gamma RAWData的表格模板，我们先要通过色彩分析仪例如CA210/CA310/CA410来测量机器的Gamma数据，这里有一点非常重要：R/G/B/W四种颜色的Gamma都需要采集 ，否则会影响调试效果！按照常见的测试方法，我们通常以白色Gamma曲线作为评估一块屏幕的Gamma是否OK，但是严格意义上应该以R/G/B/W四种颜色的全部Gamma曲线来评估。在调PQ的时候如果漏掉了其中任何一个颜色的Gamma数据，调试出来的效果都是非常差的。

至于测量步阶，以个人工作需要为准，如果采用步阶4，那就是每4个灰阶测一次灰阶亮度，这样0~255灰阶就会有65组数据。这里步阶越小，采集到的数据就会更详细，花的时间就会多一些。分别把R/G/B/W四颜色Gamma曲线测量出来后将X/Y/Z三列数据填到调试工具自带的模板表格中去。

第三步:进入调试工具开始调试

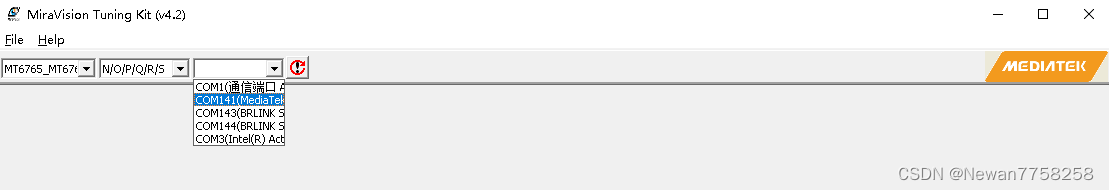

进入调试工具界面会要求选择对应的芯片平台、软件平台和MTK设备端口号，按照调试机器的匹配类型去选择好，然后点击后面的感叹号就会开始连接手机了,

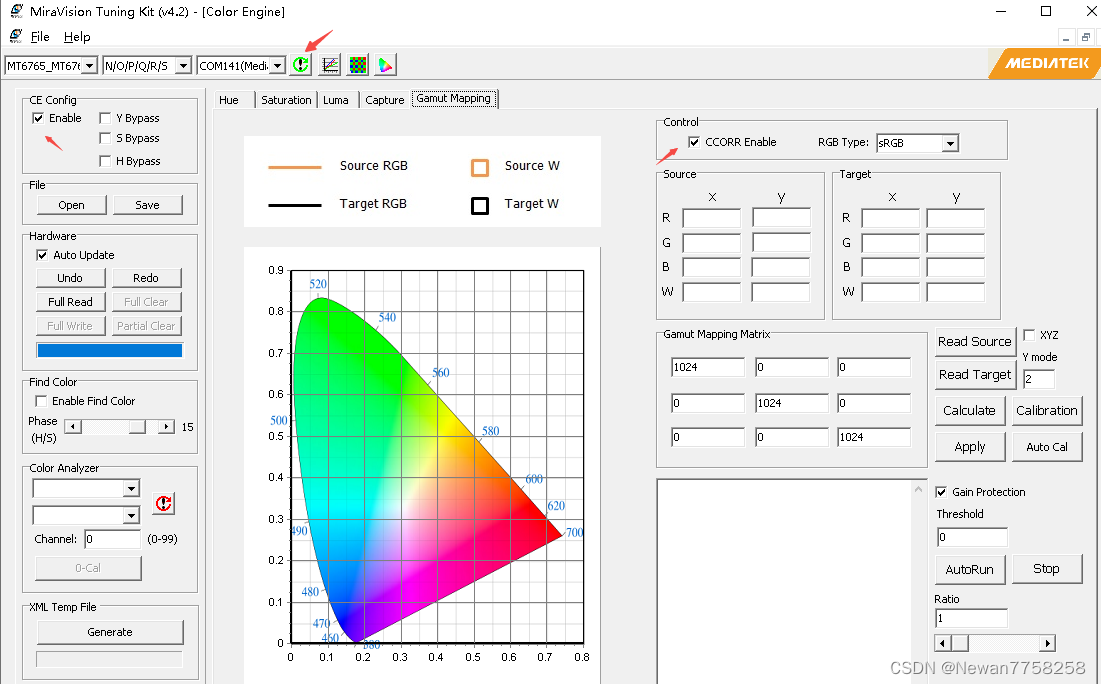

连接成功了后感叹号就会有个绿色的护身符，然后把优先把CE Config和CCORR的使能开关勾选掉

先调试色温

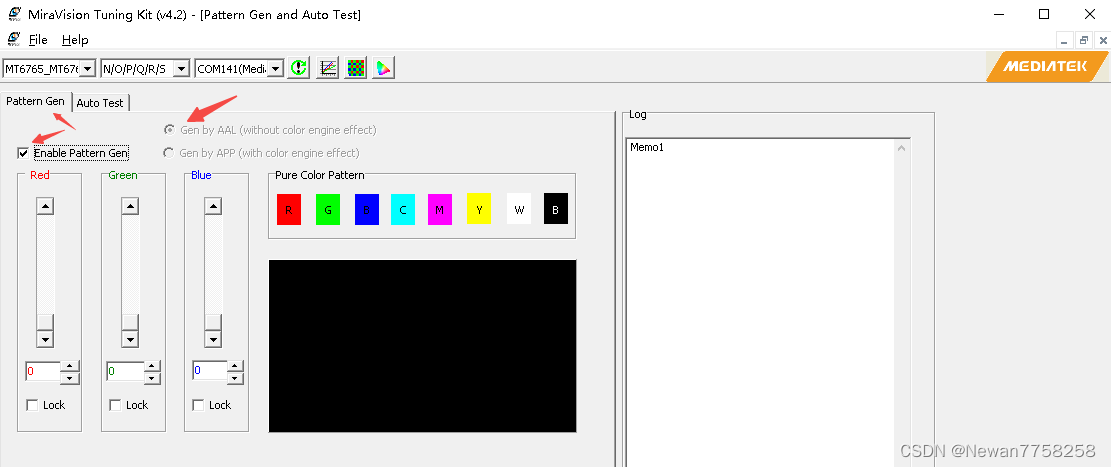

点击主菜单上面的parttern Gen,接着选择Pattern Gen，然后选择Gen by AAL，再勾选上下面的pattern Gen，就可以手动调试了.

调试色温的时候，可以先点一下右边的W，屏幕会变成纯白色，然后可以适当调一下Red/Green/Blue三种颜色的灰阶数，每调一次就借助色彩分析仪来测一下色温是否满足需求。通常情况下Green灰阶对最大亮度的影响最大，如果降低太多也许会使得最大亮度降很多，这里举个例子，假如我测量R/G/B的灰阶数分别为245/255/255的时候，测量出来色温达到我的需求后，我便把R/G/B的灰阶数记下来。

然后调试Gamma

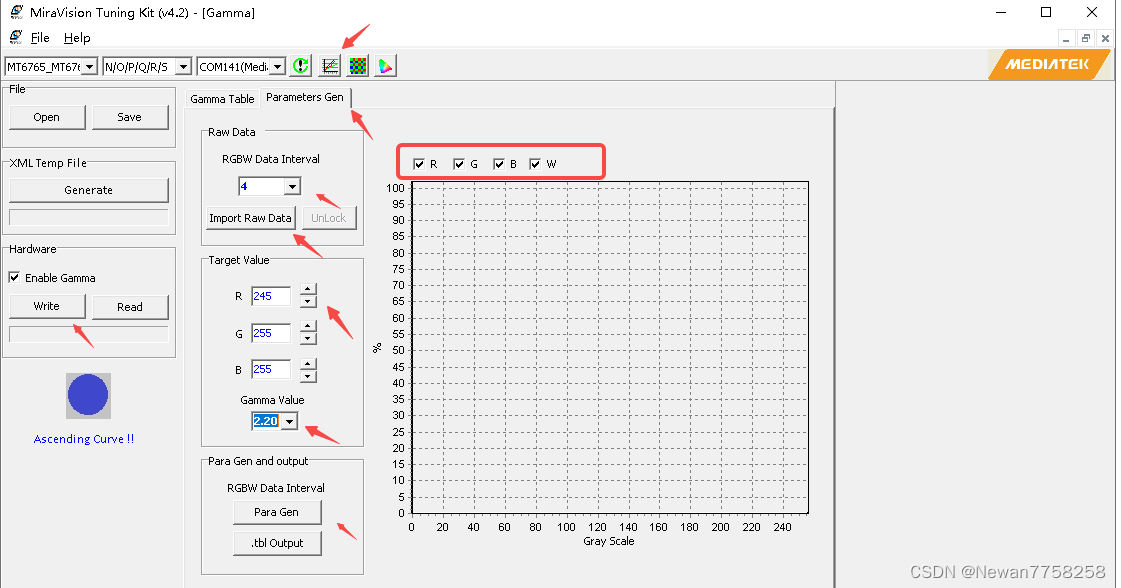

调试gamma步骤如下：

1、点击上面菜单栏的Gamma按钮
2、RawData这里选择Gamma曲线的步阶，这个步阶一定需要和你前面步骤测R/G/B/W颜色Gamma Raw Data的步阶保持一样
3、点击Import Raw Data按钮，文件选择前面填好的GammaRawData.xlsx
4、把后面的R/G/B/W的选框全都勾选上，一定要勾选上啊！！😂😂😂别问为什么
5、填一下下面的R/G/B灰阶数，填前面满足色温的灰阶参数
6、Gamma Value选择你的目标Gamma曲线
7、在最下面Para Gen and output里面点击Para Gen，调试工具就会根据你前面导入的GammaRawData数据来调试出与目标Gamma曲线相符合的Gamma参数，当然，关于目标色温的也会一块合进去。
8、左边Hardware下把Enable Gamm选框勾选上，然后点一下Write按钮就可以将调试好的Gamma和色温参数写到手机中生效，约几十帧的时间就会生效（但是亮灭屏后擦除恢复），写入到手机中后就可以立马用色彩分析仪测量一下，看看Gamma曲线和色温是否达到你的期望值，这里建议考虑到模组的一致性问题，选择适合的参数
9、点击最下面的.tbl Output按钮，就可以将此次调试的参数导出。

来看一下调试前后的对比

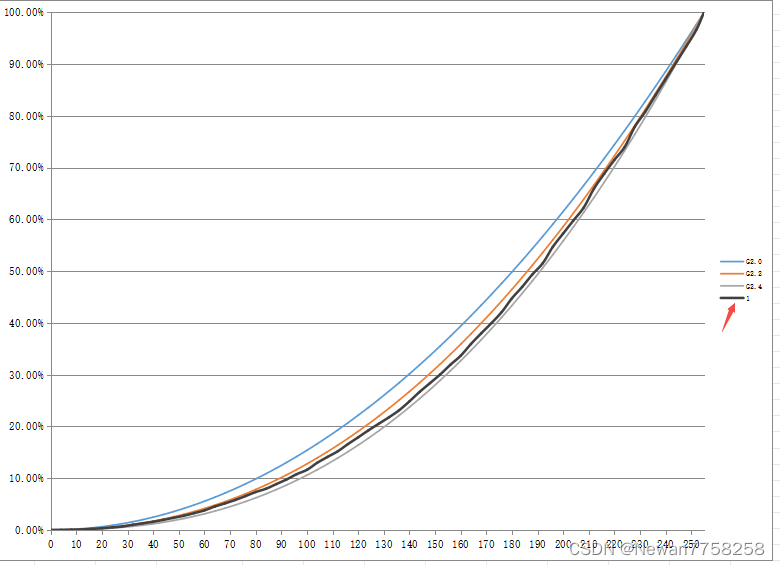

调试前的Gamma曲线图：

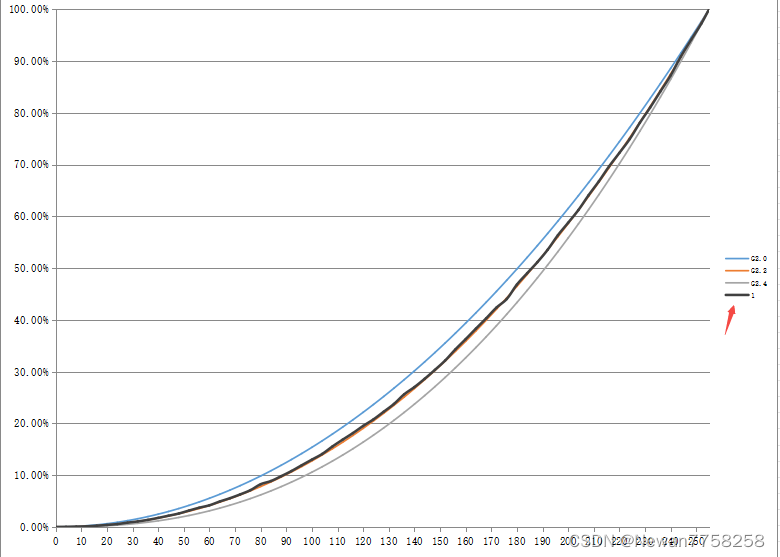

调试后的Gamma曲线图：

效果是显而易见的，然后前后色温也会改变，建议测色温前保持亮屏热机5~10分钟后再测

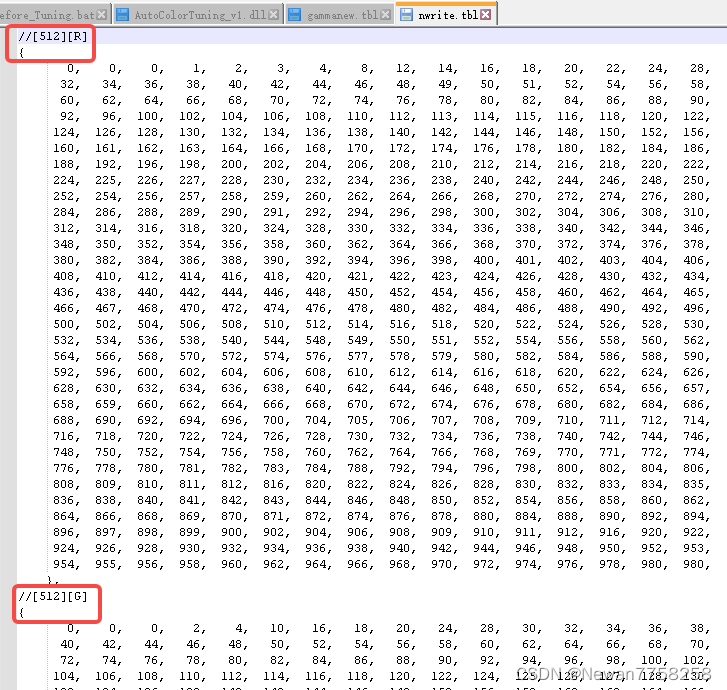

接下来一看看前面调试好参数导出来后像什么样子，这里面会包含R/G/B各自的参数

第四部:将调试好的参数合入到工程中去

相关文件代码的路径也许会因为不同平台存在差异，我这里以mt6765的代码做讲解

客制化参数文件

文件路径：alps\vendor\mediatek\proprietary\custom\mt6765\hal\pq\cust_gamma.cpp

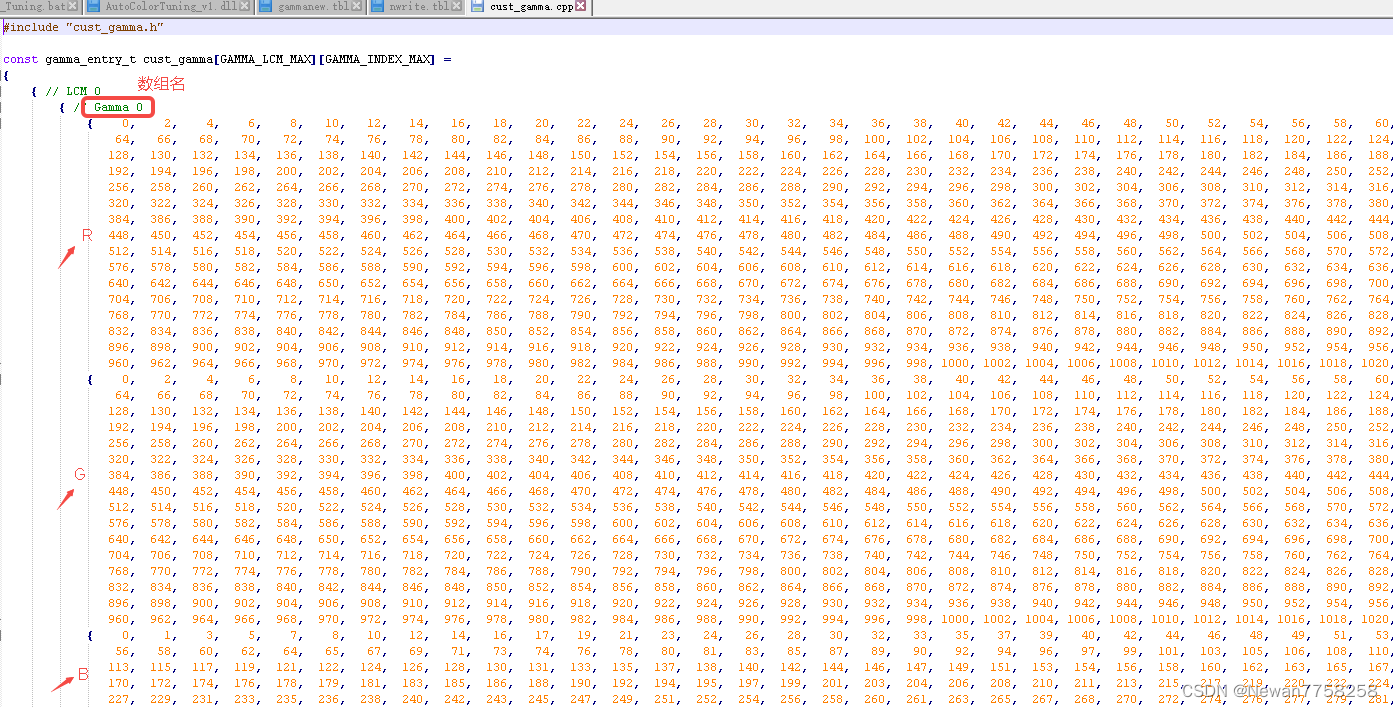

里面有一个名叫‘cust_gamma 指针数组，其中0~14共有15组参数，每组里面都有R/G/B的参数，如下图：

我们将调试好的参数放到这其中一个数组中即可，例如Gamma0当中，但是需要注意放对位置，不要把R颜色的参数放到G颜色参数的位置去了😂

PQ文件配置文件

PQ相关的主要流程在这个PictureQuality.cpp这个文件夹内，可能有2个文件区分legacy和fusion

路径在：alps\vendor\mediatek\proprietary\hardware\pq\v2.0\lib\service

上面提到的配置客制化参数的位置，其默认是用的第8组数据，也就是cust_gamma [7],代码中定义如下：

// The index of default gamma table #define GAMMA_INDEX_DEFAULT 7

主要的流程如下：

在bool PictureQuality::threadLoop()中初始化，调用loadGammaEntryTable()

#ifdef MTK_DISP_GAMMA_SUPPORT
        if (mDispPQPropertyValue[DISP_GAMMA_SUPPORT])
            loadGammaEntryTable();
#endif

在loadGammaEntryTable()中主要是去获取客制化gamma的参数，并开辟内存空间

#ifdef MTK_DISP_GAMMA_SUPPORT
void PictureQuality::loadGammaEntryTable()
{
    // load gamma from cust lib if load factory gamma fail or factory gamma not support
    CustParameters &cust = CustParameters::getPQCust();
    gamma_entry_t* ptr = (gamma_entry_t*)cust.getSymbol("cust_gamma");
​
    if (!ptr) {
        PQ_LOGD("[PQ_SERVICE] cust_gamma is not found in libpq_cust.so\n");
    }
    else
    {
        memcpy(m_CustGamma, ptr, sizeof(gamma_entry_t) * GAMMA_LCM_MAX * GAMMA_INDEX_MAX);
        memcpy(m_NvGamma, ptr, sizeof(gamma_entry_t) * GAMMA_LCM_MAX * GAMMA_INDEX_MAX);
    }
#ifdef FACTORY_GAMMA_SUPPORT
    if (loadNvGammaTable() == NO_ERROR) {
        gamma_entry_t *entry = (m_NvGamma[0]);
        configGamma(m_PQMode, entry);
        return;
    }
#endif
    if (ptr) {
        gamma_entry_t *entry = (m_CustGamma[0]);
        configGamma(m_PQMode, entry);
    }
}
#endif
```

然后调用configGamma(int picMode, const gamma_entry_t *entry)去索引选用哪个gammaIndex，所以我们要做LCD兼容区分的时候，建议就在这里去做区分。

void PictureQuality::configGamma(int picMode, const gamma_entry_t *entry)
{
#ifdef MTK_DISP_GAMMA_SUPPORT
#if (GAMMA_LCM_MAX > 0) && (GAMMA_INDEX_MAX > 0)
    int gammaIndex = 0;
#endif
​
#if GAMMA_INDEX_MAX > 1
    // get gamma index from runtime property configuration
    char property[PROPERTY_VALUE_MAX] = {0};
gammaIndex = GAMMA_INDEX_DEFAULT;
if (picMode == PQ_PIC_MODE_USER_DEF &&
        property_get(GAMMA_INDEX_PROPERTY_NAME, property, NULL) > 0 &&
        strlen(property) > 0)
{
    gammaIndex = atoi(property);
}
​
if (gammaIndex < 0 || GAMMA_INDEX_MAX <= gammaIndex)
    gammaIndex = GAMMA_INDEX_DEFAULT;
#endif
#if (GAMMA_LCM_MAX > 0) && (GAMMA_INDEX_MAX > 0)
    PQ_LOGD("Gamma index: %d/%d", gammaIndex, GAMMA_INDEX_MAX);
    configDriverGamma(entry + gammaIndex);
#endif
#endif
}

关于屏的识别区分方案

在一个项目中不同模组厂出货的屏基本上都会存在差异，所以我们在调试PQ时务必要做好屏幕的识别区分，否则会影响另外模组的主观表现，这里简单介绍两个区分与方案：

1.通过索引lcm_index来区分

可以在上面的configGamma函数里面去调用_getLcmIndexOfGamma来获取lcm_index，理论上这个lcm_index最终是从底层获得，相关代码参考如下：

void PictureQuality::configGamma(int picMode, const gamma_entry_t *entry)
{
#ifdef MTK_DISP_GAMMA_SUPPORT
#if (GAMMA_LCM_MAX > 0) && (GAMMA_INDEX_MAX > 0)
    int gammaIndex = 0;
#endif
int lcm_index=_getLcmIndexOfGamma();//add by Shoulder.Newan for recognize
if(lcm_index == 0) //如果是一供LCM
    gammaIndex = GAMMA_INDEX_DEFAULT;//这里去配置选用cust_gamma中的哪组参数
else if(lcm_index == 1)//如果是二供
    gammaIndex = GAMMA_INDEX_DEFAULT;//这里去配置选用cust_gamma中的哪组参数
else
    gammaIndex = GAMMA_INDEX_DEFAULT;

_getLcmIndexOfGamma()函数会通过ioctl(m_drvID, DISP_IOCTL_GET_LCMINDEX, &lcmIdx);的方式去获取lcm的编号，

alps\kernel-4.19\drivers\misc\mediatek\video\mt6765\videox\mtk_disp_mgr.c

case DISP_IOCTL_GET_LCMINDEX:
        {
            return primary_display_get_lcm_index();
        }

alps\kernel-4.19\drivers\misc\mediatek\video\mt6765\videox\primary_display.c

int primary_display_get_lcm_index(void)
{
    int index = 0;
    DISPFUNC();
    if (pgc->plcm == NULL) {
        DISPERR("lcm handle is null\n");
        return 0;
    }
    index = pgc->plcm->index;
    DISPDBG("lcm index = %d\n", index);
    return index;
}

alps\kernel-4.19\drivers\misc\mediatek\video\mt6765\videox\disp_lcm.c

struct disp_lcm_handle *disp_lcm_probe
    ......
    for (i = 0; i < _lcm_count(); i++) {
                lcm_drv = lcm_driver_list[i];
                if (!strcmp(lcm_drv->name, plcm_name)) {
                    isLCMFound = true;
                    isLCMInited = true;
                    lcmindex = i;
                    break;
                }
            }
    ......
    plcm->index = lcmindex;

2.通过识别LCM的名字来区分

建议可以去读LCM的驱动节点lcm_name去做匹配，可能有些ODM创建的驱动节点路径各不相同，这里只做举例

假如我这边的LCM的驱动节点路径是：sys/devices/platform/soc/14014300.dsi/lcm_name

#define LCM_NAME_PATH   "/sys/devices/platform/soc/14014300.dsi/lcm_name"
#define LCM_NAME_PQ1    "ili8963_hdp_dsi_vdo_120hz"
void PictureQuality::configGamma(int picMode, const gamma_entry_t *entry)
{
int ret;
int retval;
int lcm_index;
#ifdef MTK_DISP_GAMMA_SUPPORT
#if (GAMMA_LCM_MAX > 0) && (GAMMA_INDEX_MAX > 0)
    int gammaIndex = 0;
#endif
ret = open(LCM_NAME_PATH, O_RDONLY);
if (ret >= 0) {
     char buffer[20];
     retval = read(ret, buffer, sizeof(buffer));
     if (retval <= 0)
          PQ_LOGE("read lcm driver node path failed");
     else if(0 == strncmp(buffer, "LCM_NAME_PQ1", strlen("LCM_NAME_PQ1"))) {
          PQ_LOGE("We will load gamma for LCM_NAME_PQ1");
          lcm_index = 1;
     }
     close(ret);
     break;
   }
 gammaIndex = lcm_index;
......

但是这种方式的话肯定会遇上avc权限问题，需要再处理一下avc权限相关，不过也并不复杂，看avc log前先输入指令：adb shell setenforce 0 ，然后再logcat | grep avc --color ，这里就不展开说了
