一、微机保护装置的典型结构

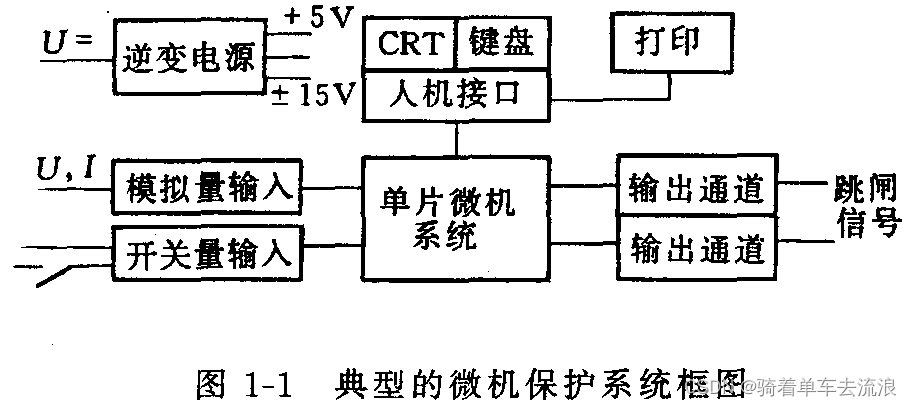

    微机型保护装置实质上是一种依靠单片微机智能地实现保护功能的工业控制装置。一般典型的微机保护结构是由五个部分构成的，即信号输入电路、单片微机系统、人机接口部分、输出通道回路及电源部分，如图1－l所示。

                                             （一）信号输入电路

                                              微机保护装置输入信号主要有两类，即开关量和模拟量信号。信号输入电路部分就是妥善处理这二类信号，完成单片微机系统输入信号接口功能。

                                              通常输入的开关量信号不能满足单片微机的输入电平要求，因此需要信号电平转换。为了提高保护装置的抗干扰性能，通常还需要经整形、延时、光电隔离等处理。
