微机电流保护采用三段式设计，包括瞬时电流速断、限时电流速断和过电流保护，所有段落均能选择方向。为了提高保护灵敏度和可靠性，线路电流保护通过低电压闭锁。本文以II段电流保护为例，介绍了低电压闭锁方向限时电流速断的逻辑程序，强调了在微机保护中定值的开关型和数值型表示，以及逻辑示意框图中电子门电路的逻辑关系。在正常运行或TV二次断线时，非门Z1闭锁，保护不动作；满足方向元件动作和其他条件时，保护将经过延时后发出跳闸命令。

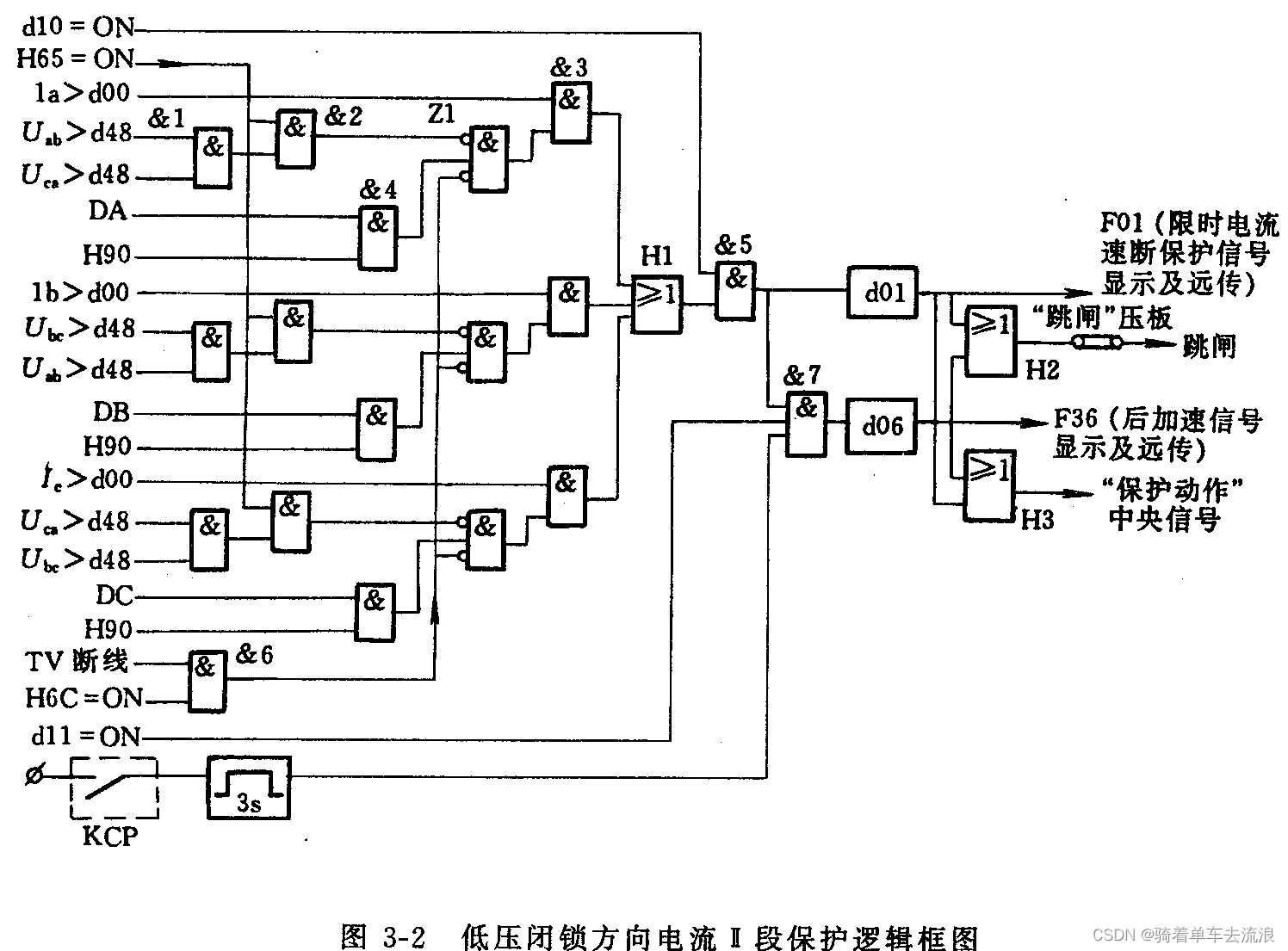

与常规保护相同，微机电流保护也是设计成三段式的。I段是瞬时电流速断保护，II段是限时电流速断保护，III段是过电流保护，三段均可选择带方向线路保护或不带方向馈线保护。为了提高过电流保护的灵敏度及提高整套保护动作的可靠性，线路的电流保护均经低电压闭锁。这样做看起来较复杂，在常规保护中通常很少这样配置，但对于微机线路保护设置低电压闭锁是不需要增加任何硬件，完全采用软件来实现（在微机馈线保护中不设置低电压闭锁程序）。由于I、II、III段电流保护的逻辑程序十分相似，这里我们只举II段电流保护的逻辑程序为例。低电压闭锁方向限时电流速断保护逻辑框图见图3－2。此图只出示了A相，其他两相也完全相同。图中表示的仅仅是程序逻辑关系，并非是电子逻辑电路。由程序逻辑框图可以方便地改写为程序，而且比程序框图较为直观、简明，因此目前许多微机保护产品的原理通常都用程序逻辑框图来表示。
在微机保护中有两种定值，一种是开关型定值，一种是数值型定值。开关型定值常用定值字符表示，如d10=ON表示限时电流速断投入， H90=OFF表示I段电流保护方向元件退出。其中ON和OFF为开关型定值，在逻辑图中对应输入分别表示为1态和0态。数值型定值d00是限时速断定值，＞d00表示超定值，超定值时对应输入表示为1态。d48是低电压闭锁定值，当＞d48对应输入表示为“1”态；
