详解UML中4种关联关系

UML (Unified Modeling Language) 中的关联关系是描述系统中不同元素之间联系的重要概念。其中包括4种主要类型:依赖关系、关联关系、聚合关系和组合关系。让我们通过具体的例子来详细了解这4种关联关系。

1. 依赖关系(Dependency)
   • 定义:依赖关系表示一个模型元素在实现或功能上需要依赖另一个模型元素。
   • 表示方式:用虚线箭头表示,箭头指向被依赖的元素。

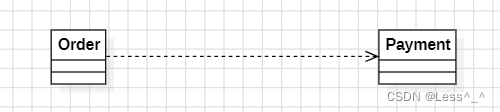

   • 示例:假设有一个Order类需要使用Payment类来完成支付功能,那么Order类就依赖于Payment类。在UML类图中,可以用虚线箭头表示这种依赖关系。

2. 关联关系(Association)
   • 定义:关联关系表示两个模型元素之间存在语义上的关系。
   • 表示方式:用实线表示,可以标注关系的名称和multiplicity(多重性)。

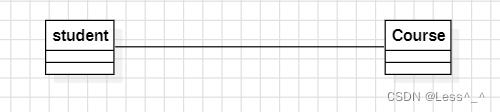

   • 示例:假设有一个Student类和一个Course类,它们之间存在一种"选课"的关系。在UML类图中,可以用实线表示这种关联关系,并标注关系名称和多重性。

3. 聚合关系(Aggregation)
   • 定义:聚合关系是关联关系的一种特殊形式,表示"整体-部分"的关系。
   • 表示方式:用空心的菱形箭头表示。

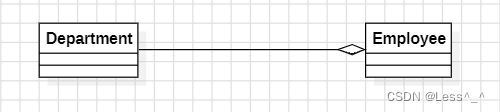

   • 示例:假设有一个Department类和一个Employee类,Department包含多个Employee。在UML类图中,可以用空心菱形箭头表示这种聚合关系。

4. 组合关系(Composition)

   • 定义:组合关系也是关联关系的一种特殊形式,表示更强的"整体-部分"关系。
   • 表示方式:用实心的菱形箭头表示。

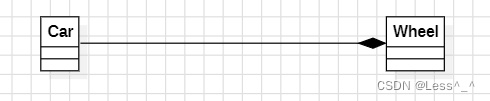

   • 示例:假设有一个Car类和一个Wheel类,Car包含4个Wheel作为它的组成部分。在UML类图中,可以用实心菱形箭头表示这种组合关系。



总的来说,这4种关联关系描述了模型元素之间不同层次和强度的联系。在实际的UML建模过程中,根据具体的需求选择恰当的关系,有助于更好地表达系统的结构和行为。
