30.华为WLAN产品特性介绍_AP管理


前言

本章主要介绍华为WLAN产品的关键特性,主要包括AP和AC产品


一、AP管理

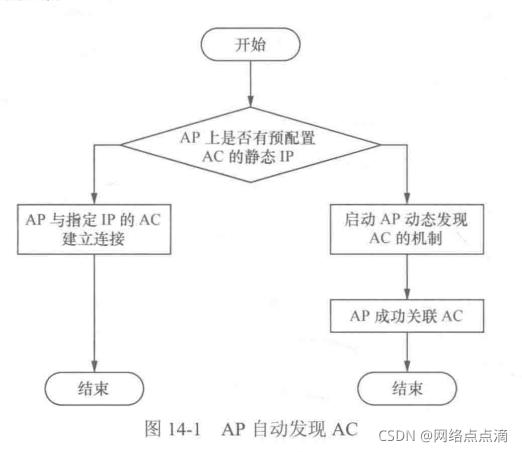

1.AP自动发现AC

AP自动发现AC是指AP与AC之间通过信息传递,以实现AP与AC之间连接的过程。自动发现分为动态和静态两种方式。
在这里插入图片描述

  1. 静态发现
  • AP上是支持静态配置AC的IP地址的。
  • 如果AP上静态配置了AC的地址,AP发送配置请求时就是单播发送给指定的AC。
  1. 动态发现
  • 如果没有静态配置AC的IP地址的话,AP会根据当前的情况来决定是使用单播方式还是广播方式。
  • 首先,AP会查看AP获取IP地址阶段中DHCP server回复的option43字段是否存在AC的IP地址,如果有的话就单播发送,这种方式叫做DHCP方式。
  • 与DHCP方式相类似的还是DNS方式,但是DNS中的DHCP server回复的ACK报文中存放的option15字段来存放AC的域名。AP获得AC的域名,然后进行DNS解析,获得AC的IP地址。然后再单播发送请求。
  • 前面都是单播方式,如果前面描述的都没有的话,那么AP的请求报文将是以广播的形式发送出去,等待AC的回复,AP会根据AC的优先级高、负载低、IP地址小的选择AC。然后进行CAPWAP隧道建立。

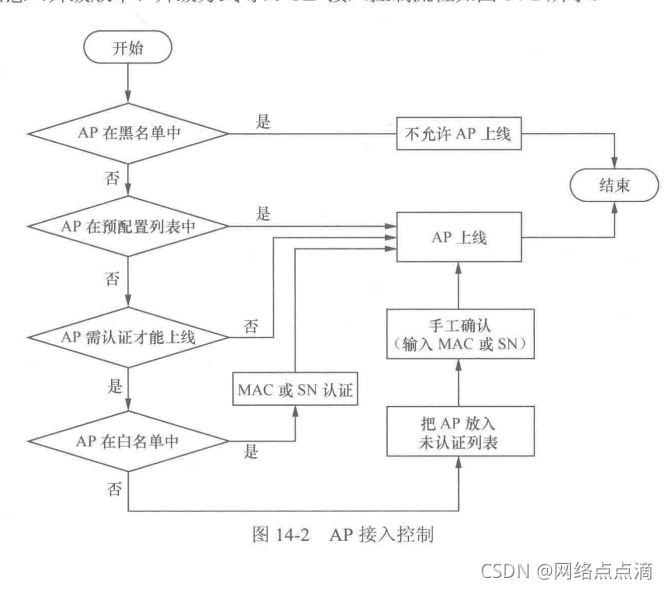

2.AP接入控制

AP接入控制是指AP上电后,AC经过一系列判断以决定是否允许该AP上线的过程。
在这里插入图片描述
具体步骤:

  1. 首先看AP在不在黑名单中,如果在不允许接入,如果不在,进入下一步。
  2. 查看AP在不在预配置列表中,如果在的话,AP直接上线,如果不在,进行下一步。
  3. 判断AP是否需要认证,如果不需要认证,直接上线,如果需要认证,进入下一步。
  4. 查看AP是否在白名单中,如果在的话,查看AP是MAC认证或者SN认证,认证通过直接上线,如果不在白名单中,进入下一步。
  5. 把此AP放在未认证列表中,需要手动确认AP的MAC地址和SN,确认完成后,AP上线,接入接入控制流程。

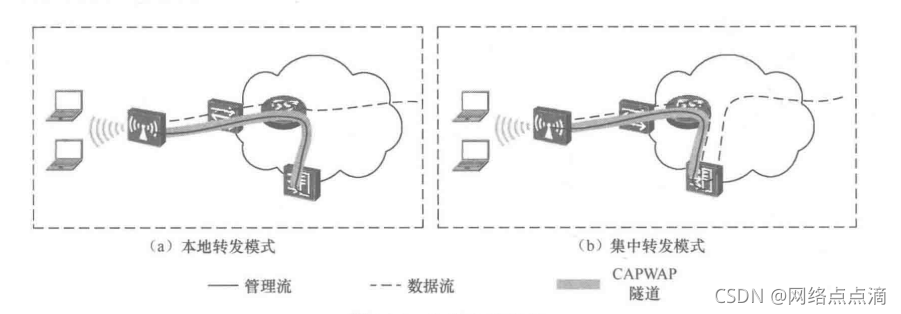

3.数据转发方式

转发方式包括本地转发和集中转发,之前的文章也有相应的描述!
在这里插入图片描述

  1. 本地转发:又称直接转发,业务和用户流量不需要经过AC,由上层交换机直接转发。
  2. 集中转发:又称隧道转发,AP的所有流量都需要经过CAPWAP封装发往AC,再由AC发往上层AP。

·
