有很多小朋友，希望知道如何让设备运行速度更快，进而让设备动作节拍加快，更多的完成工作。
我总结了相关内容，欢迎大家在评论区加入新的方案，我会通过仿真和实验进行验证。
下边让我们看看方法1：

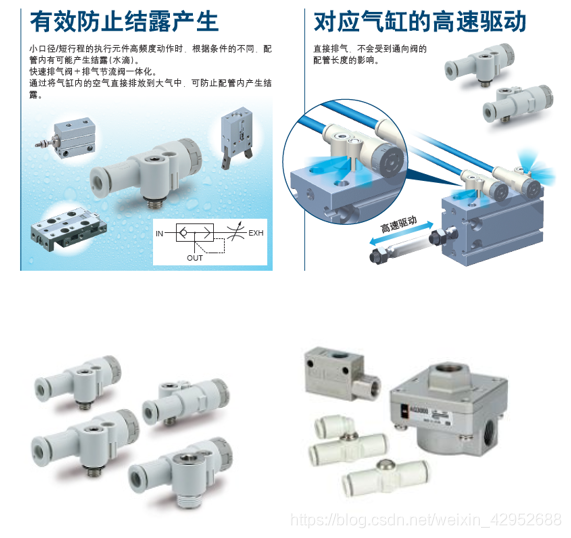

让气缸速度更快： 1.快速排气阀
这个方案的好处是直观，加个零件就能实现。
好修改，即使设备本身没有这个功能，现场修改也可以很容易实现加快气缸速度。
从原理图，我们可以看出，快速排气阀，实际上是一个梭阀。不过这个梭阀是out口有压力反馈到阀芯上。
也就是out口（气缸侧）如果有压力，out口就和exh排气口接通。
如果out没有压力呢？那就in口（阀侧）和out口（气缸）接通。

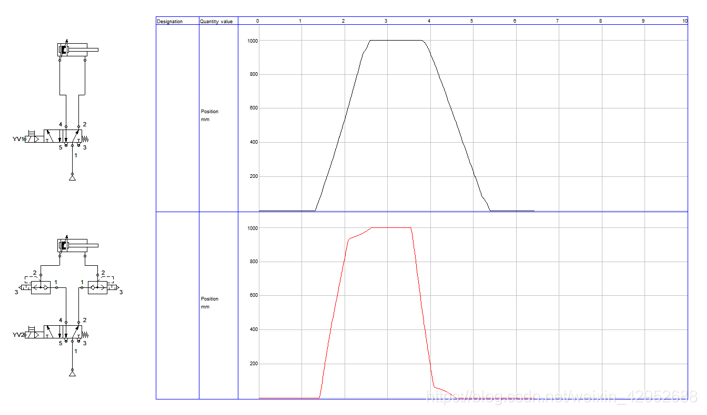

如上图仿真结果，可以看到，一个完整行程，用快速排气阀可以减少25%左右的时间，明显提升动作节拍。
（详细内容就不展开了，涉及到管路阻力，层流温流影响，管道雷诺系数，阀排气能力等诸多因素。）
快速排气阀实现了气缸直
