做嵌入式是这样的
如果你也是嵌入式小白,那你一定能够从我的文章中学到一点点知识,至少可以少走一些弯路,但如果你是嵌入式高手,那么恭喜你,这里有一大堆笑话讲给你听,因为我是真的菜好吧,回到正题~~~算了明天再写吧,嵌入式小白是这样的。
正题:项目的要求很简单,一块芯片,一个STM32F4的开发板,用导师的话说就是,把芯片用起来就行,就是这几个字折磨了我很久。
![](https://img-blog.csdnimg.cn/20190309182535489.jpg?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2VhcnRoT0x0YWluYW53YW4=,size_16,color_FFFFFF,t_70)
1.芯片选型
芯片选择的是宏思的一款加密芯片,具体型号不方便多说,因为是不对外开放的,但也正因如此,这款芯片的资料特别少,给这个项目增加了很多难度。
2,画板子(专业术语)

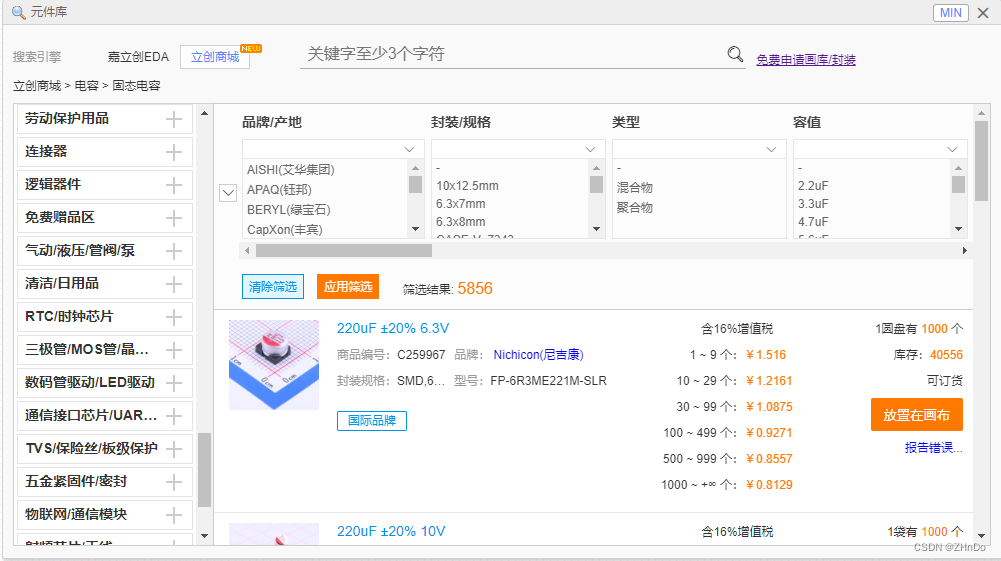

对于我们小白来说,嘉立创EDA是画板子的首选,真的真的简单的不能再简单,器件都是封装好的,选型就好,而且画板子之后就要打板子,可以直接从立创商城托器件到原理图就ok。
![](https://img-blog.csdnimg.cn/56e54e9c73e84548a608e9156e31de61.png)
下面是官方的一个使用教程,特别详细,不需要花太多时间。
立创EDA专业版-使用教程
画好原理图之后就是PCB设计了,还是根据上面的教程走就可以,咱就是说小白一定能看明白!!!
个人总结了一些快捷键和注意事项(待更新):
1.Shift+s 只看当前层的器件,隐藏其他层。
2.L 改变导线的走向,点住导线再Tab,可以改变线宽。
3.走线的时候最好要走钝角,铺铜之前要泪滴。
4.当一个在顶层,一个在底层,可以打一个过孔再走线。
画好PCB之后,就要打板子了,点击左上角文件,导出BOM,生成PCB制板文件,导出坐标文件,这三个都需要。
然后就是下一个嘉立创下单助手,一个非常可耐的小熊熊。
注册账号进入,左边有pcb下单,上传刚刚导出的pcb。
进入到下单页面,基本上都是默认的参数,不需要什么修改,只需要注意,如果想要嘉立创那边帮你打好板子之后再把器件贴上,需要再是否SMT贴片的地方选择需要。
然后再所有都选择好之后提交订单,这个时候放心大胆的提交,不用考虑我还没选择贴片的器件呢,怎么就下单了,这一步其实就是先创建一个订单,让人家审核你的pcb有没有问题,还没到交钱的时候。
之后回到首页,找到左边的SMT在线下单,上传之前导出的另外两个文件。进入到SMT下单界面:
在这个页面主要是需要自己选择贴上去的器件,一般常用的器件比如电容,电阻,都会自动匹配上去,个别的需要手动匹配。
最难受的就是当使用的数量大于私有库存的时候,两种选择,要么点击右边的替换,把这个器件换成别的,我的是芯片库存不足,根本不能替换,于是我选择了第二种,邮寄。要先在立创商城或者淘宝把器件买回来,再邮寄到嘉立创提供的一个工厂,这个时间的消耗可以自己估算一下。
最后下单付钱就可以啦,别忘了开发票票!
