稳压二极管与肖特基二极管

肖特基二极管以其低正向导通电压(0.4v)和快速开关特性,常用于防电源反接,提供过压保护。反向时,若电压超过击穿电压则导通,防止后级电路受损。稳压二极管则利用反向击穿时陡峭的U-I曲线,在达到临界电压时稳定输出,常用于电路稳压。两者在电路保护和电压稳定方面发挥着重要作用。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

肖特基二极管正向导通电压很低,只有0.4v,反向在击穿电压之前不会导通,起到快速反应开关的作用。而稳压二极管正向导通电压跟普通二级管一样约为0.7v,反向状态下在临界电压之前截止,在达到临界电压的条件下会处于导通的状态,电压也不再升高,所以用在重要元器件上,起到稳压作用。

稳压二极管主要利用其反向击穿时U-I曲线很陡峭这个特性,所以它工作在反偏状态。
肖特基二极管主要利用其正向导通时死区电压较低的特性,也就是肖特基二极管正向导通时压降比较小。
显然,二者的区别非常大。


以下原文链接:https://blog.csdn.net/u012998688/article/details/78700105
肖特基二极管在防电源反接这方面会做出怎样的应变能力?对电路起到怎样的作用?

二极管的单向导电性,电源接反了直接导通肖特基二极管,保护后级电路,其实这里肖特基二极管主要起过压吸收作用,异常电压或高谐波超过肖特基二极管击穿电压时,肖特基二极管导通,保护电路以免击穿。

当电压反接之后,肖特基二极管与与5V的输出端是并联电路,而肖特基二极管的阻抗要小,所以分流较多,从而保护输出端。

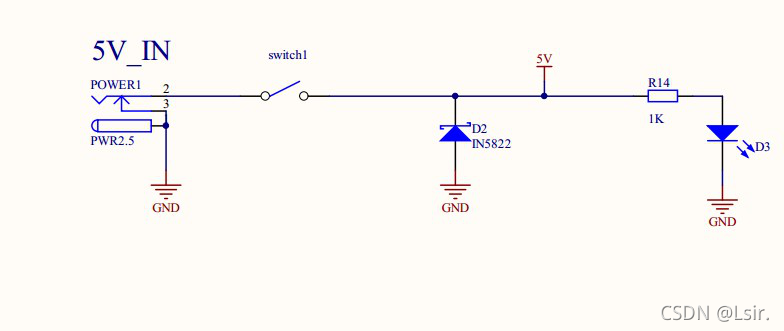

在这里插入图片描述
