首先切换到PCB文件下 打开3D预览视图
快捷键为数字3

或者依次点击 视图——切换到3维模式

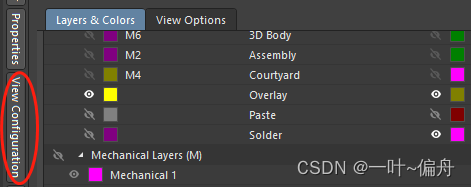

之后点击View configuration
在这里插入图片描述

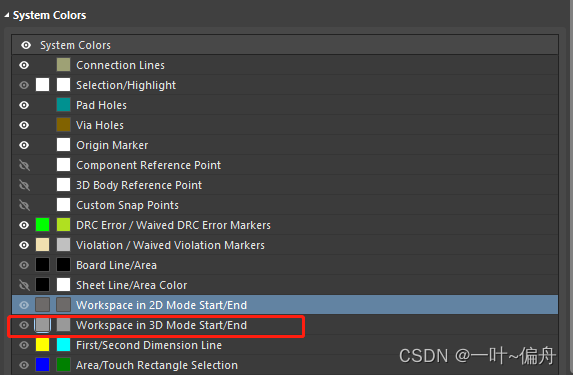

点击System color
在这里插入图片描述
将 Workspace in 3D mode 的颜色更改为白色即可
