本文介绍在ESP32 NodeMCU32S上使用Adafruit_ILI9341库进行TFT屏幕管脚配置的方法。通过具体代码示例，详细解释了各GPIO口的功能对应，为开发者提供快速上手的指导。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

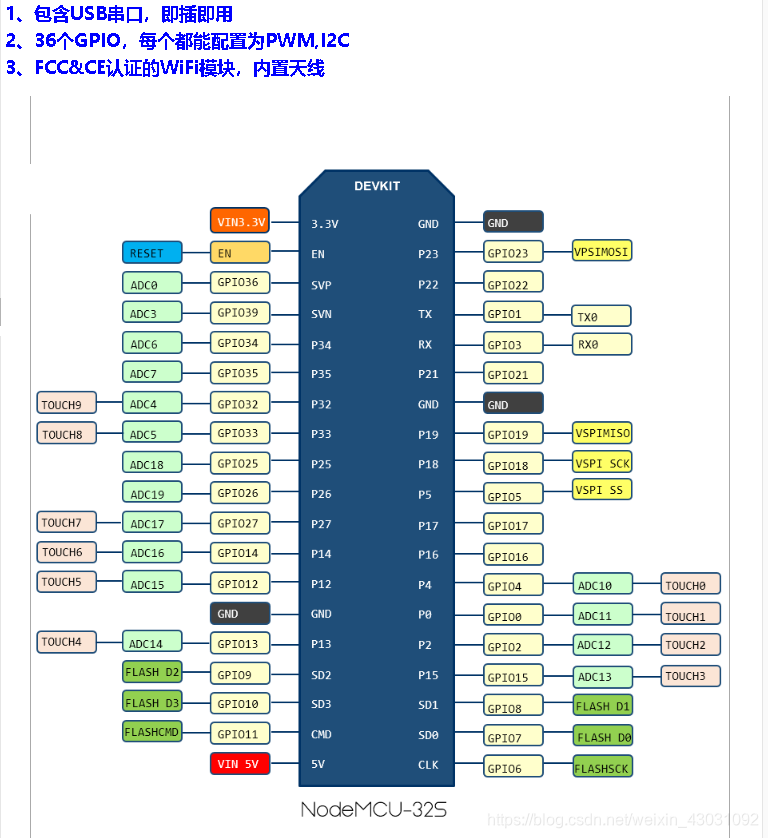

管脚图

在这里插入图片描述

Arduino

Adafruit_ILI9341 tft = Adafruit_ILI9341(5, 17, 23, 18, 4, 19);    //esp32-nodemcu32s

在上面的代码中，5、17分别指的是GPIO5、GPIO17，以此类推
