USB是我们日常生活最常见的外设接口了，广泛应用于移动设备、个人电脑以及各类数码产品 ……

本人有幸真正学习了解USB协议，并开发相关底层驱动和一些demo应用之后，才真正感受到这个协议的魅力，理解USB为什么是”万能“通用接口。

后续我将把自己在学习USB2.0、开发驱动和应用的过程记录分享，也希望能为后来者能提供一点点帮助。

实际上由于生活中接触太多，也导致了很多平时的一些对USB天然的错误认识，比如Type-C和USB3.0的关系，很多人都弄不清楚，所以在协议原理分享之前，还是会做一点简单科普，有个整体认识；另外，虽然USB文档很详实齐全，但是仍然需要花上不少时间慢慢去理解。

1 科普简介

USB，全称Universal Serial Bus，通用串行总线，是一种串行的总线标准；最初是由英特尔与微软在1990年代倡导发起，之后各家厂商一起发展为USB-IF行业协会。最大的特点是尽可能地实现热插拔和即插即用。

一般我们对usb的称呼分为版本和接口：

接口
版本

1.1 接口

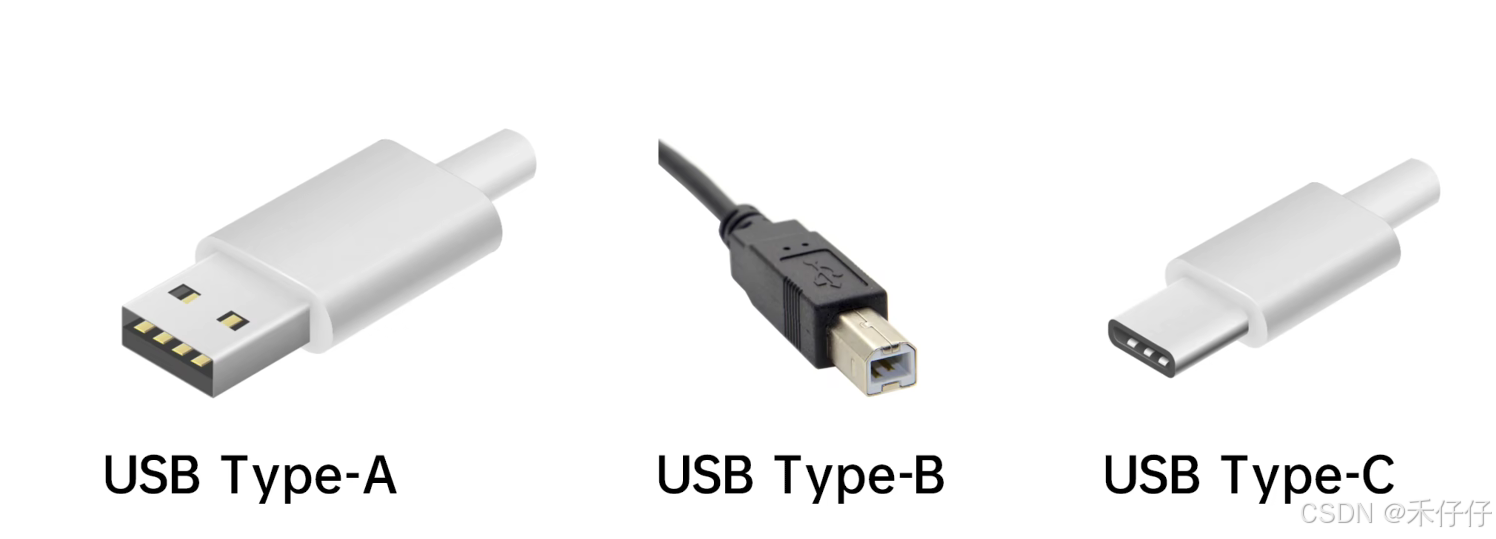

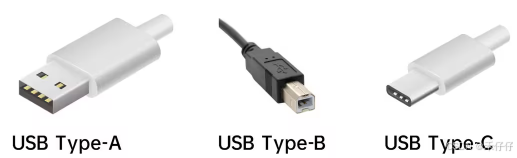

接口共三种Type-A、Type-B、Type-C
在这里插入图片描述

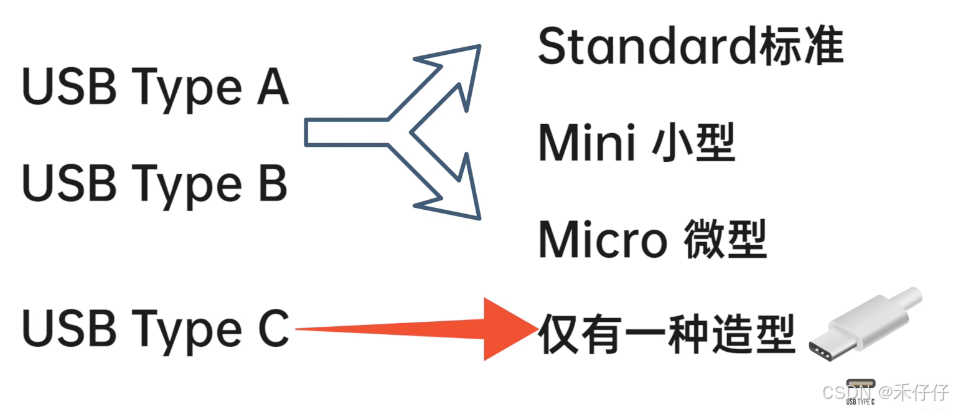

继续细分，Type A和Type B可以分为Standard、Mini和Micro，Type C则只有一种形态：

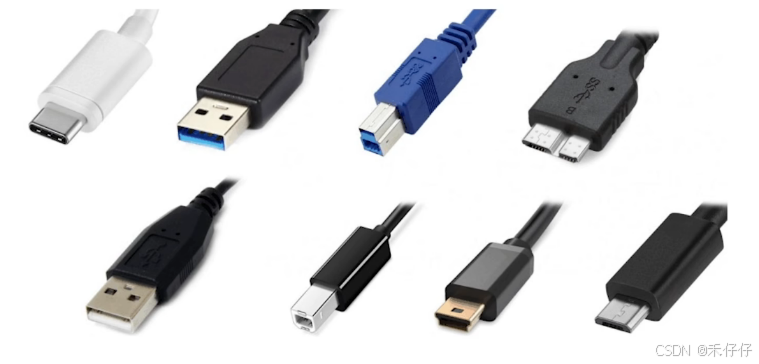

市面上我们常见有8种接口形态：

下面再简单来分别看下。

1.1.1 Type-A

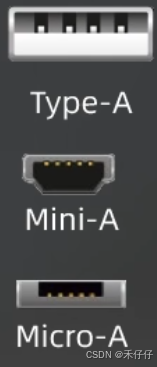

生活中常见的是标准的Type A接口，也可以直接称为Type A口，有些地方也成为host口，常见于电脑主机接口、鼠标、键盘、U盘等。

当前Mini-A和Micro-A应用极少，生活中也很少见，都已经淘汰。

在这里插入图片描述

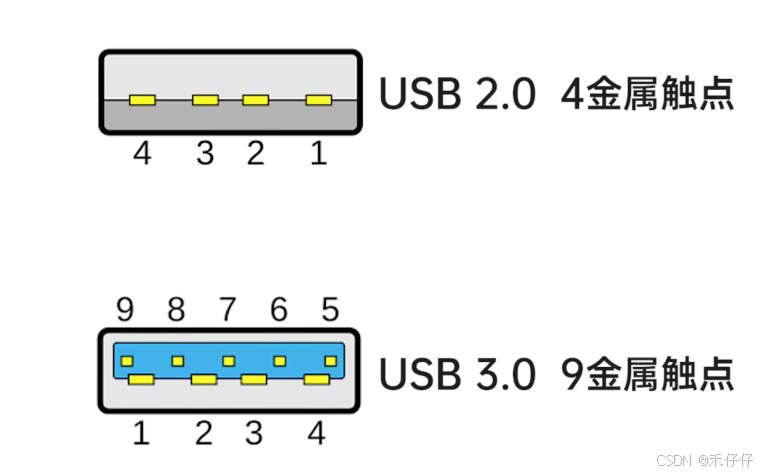

另外，标准Type-A USB接口还可以细分：

一般可以通过颜色来区分，白色都是2.0接口的Type-A，蓝色是3.0接口的Type-A，但最好还是用金属触点个数来区分。

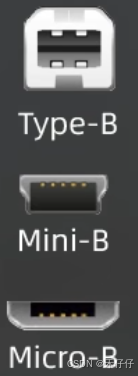

1.1.2 Type-B

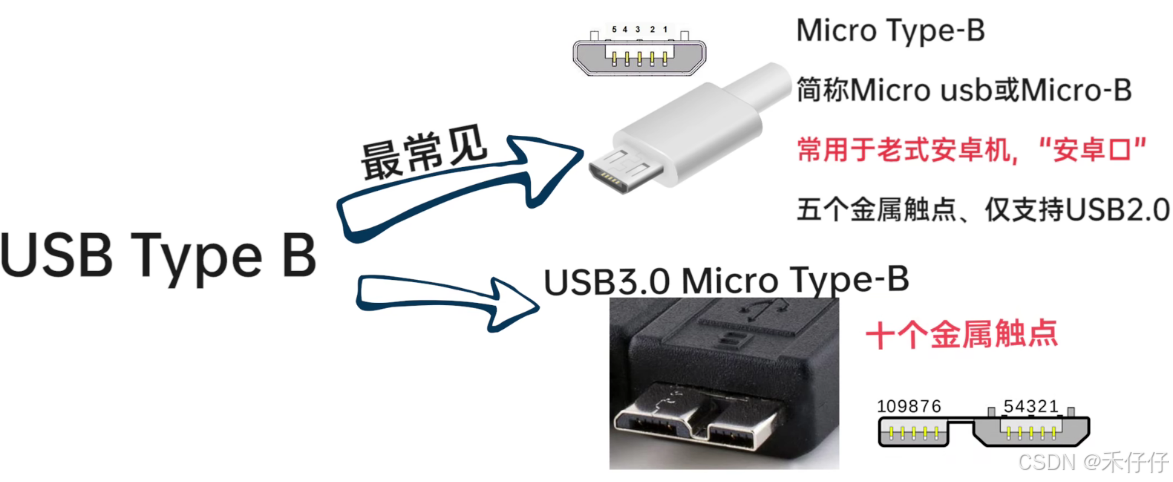

Type-B接口在USB体系中被设计为专用的设备端接口。在过去很长一段时间里，我们可以在各类外部设备上看到它的身影，包括但不限于使用Micro-B接口的老款安卓手机、以及普遍采用标准Type-B接口的打印机、扫描仪和移动硬盘等。

尽管近年来，功能更强大、插拔更便捷的Type-C接口呈现出统一市场的趋势，但Type-B接口远未到退出历史舞台的时候。

受制于成本考量（许多设备对高速数据传输需求不高）、庞大的存量设备基础以及特定的市场定位（尤其在打印机等对接口变更不敏感的设备领域），Type-B接口至今仍在众多场景中保持着活跃与生命力。

在这里插入图片描述
另外，在USB3.0刚推出的时候，出现了一种下面不常见的USB3.0 micro Type-B类型接口，记得当年有用过该接口的机械硬盘（不知道大家见过没）

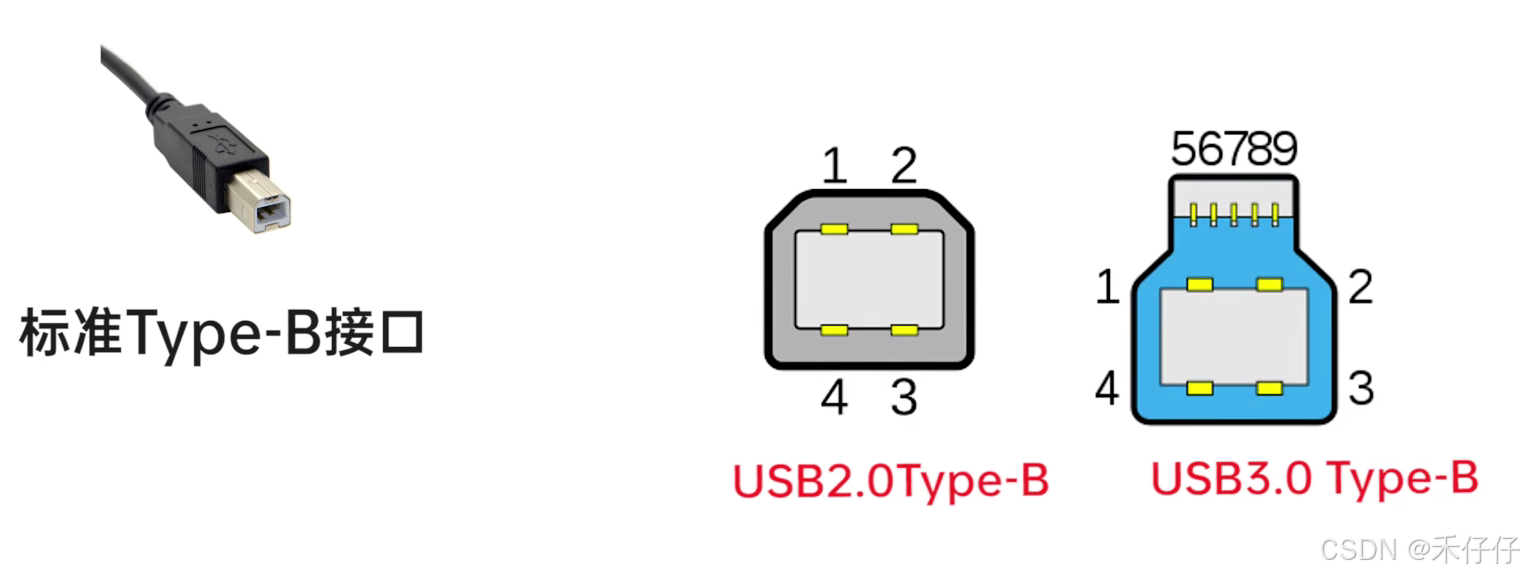

另外，标准Type-B USB接口还可以细分，也是USB3.0为了兼容USB2.0做的，如下（常见于打印机）
在这里插入图片描述

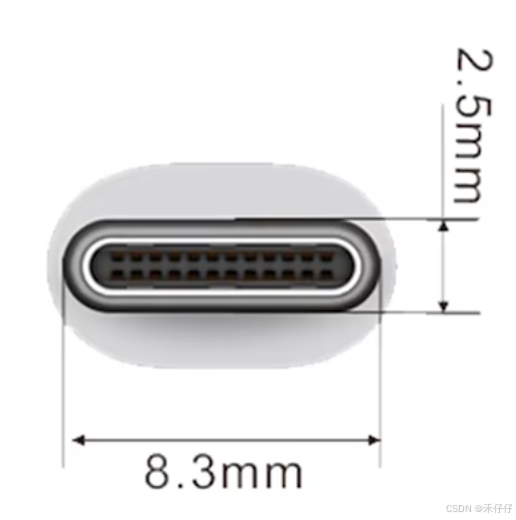

1.1.3 Type-C

凭借其全能特性，Type-C已成为几乎所有新式电子设备的首选接口，手机（目前Iphone手机）、笔记本、显示器、U盘、固态硬盘等等
在这里插入图片描述
特点：1、体积小 2、支持正反插、强度高 3、更强大

完整Type-C共24个金属触点，兼容USB2.0、USB3.0、USB4、雷电3/4，以及PD快充；最高支持40Gbps带宽，最高支持100W供电（国内有些私有协议做到了120W），另外可以支持外接8K显示器，能力可以说爆表。

后面会说到USB4只支持Type-C接口，但不知道5年后，Type-C可以统一USB接口嘛！希望可以吧！！！

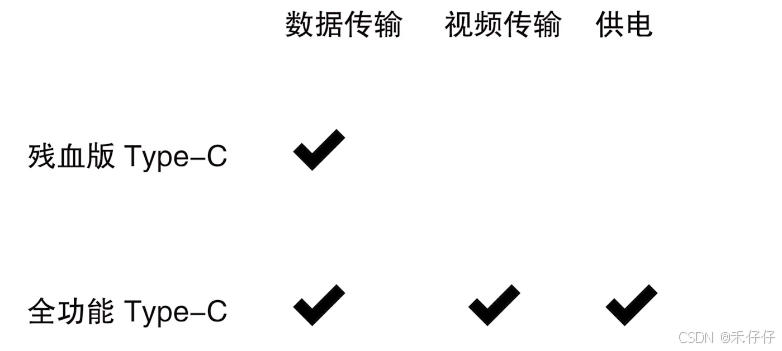

但实际我们常用Type-C数据线，并非24金属触点，几乎都有缺失，所以也就有了残血版和全功能版的区别。
（实际是全功能版价格高的离谱，目前1m左右全功能数据线就要大概500RMB左右）
在这里插入图片描述
也就是说尽管Type-C物理接口是统一的，但是其背后支持的功能千差万别，主要也就体现在传输速率、充电功率和视频输出上。

1.2 协议

比起USB接口的多样，USB协议更是比较复杂，中间经历过USB-IF数次重命名，导致了今天这种局面，也遭到众多开发者的吐槽诟病，同样是的用户困惑。下面就简单梳理下：

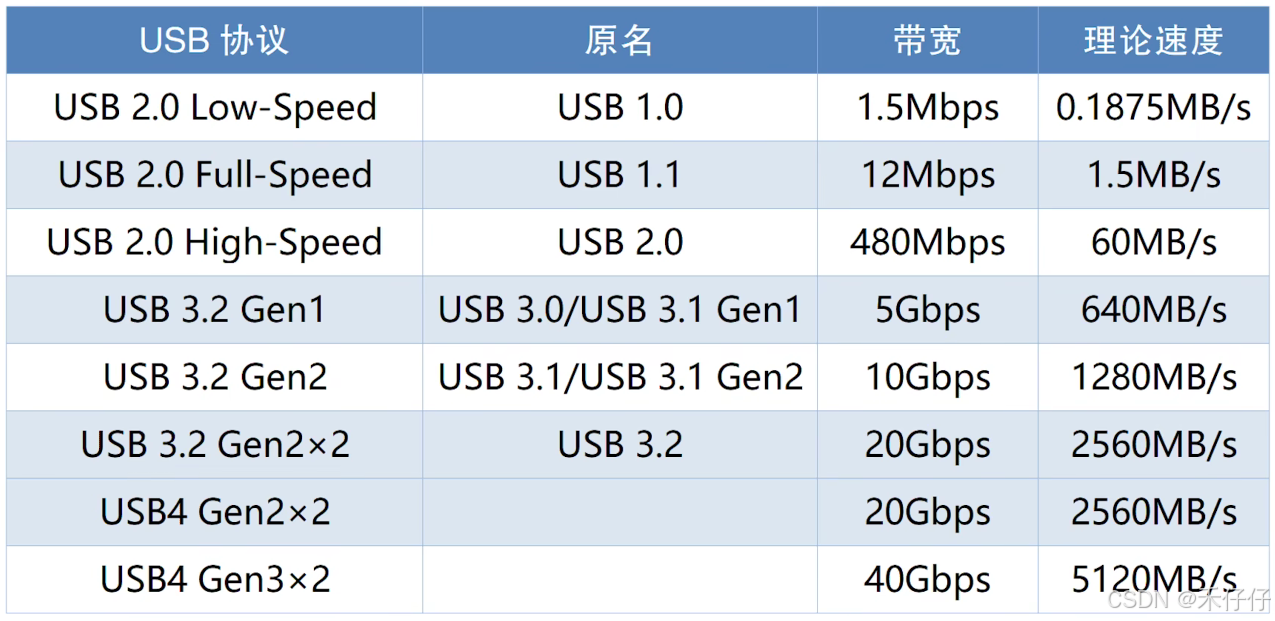

1.2.1 usb协议组名称及其带宽和理论速度

USB1.0和USB1.1和USB2.0经历过一次命名，USB3.0和USB3.1经历过两次重命名。特别是USB3.0，可以简单看下，购买时以防被别人忽悠，哈哈哈
在这里插入图片描述
USB4 Gen2x2 相当于USB3.2+雷电3的组合，USB4 Gen3x2 则是兼容了雷电4。关于雷电协议，后续会简单提下。

1.2.2 USB4和雷电协议

雷电协议，是一种高速数据传输和显示连接技术，结合了PCI Express和DisplayPort协议，支持数据传输、视频输出和电源供应。是可以兼容USB、Display、PCIe协议的，雷电协议由于设备价格问题，实际并没有那么普及，所以英特尔向USB开放了雷电协议（但开放的是雷电3，雷电4目前仍然闭源）

另外雷电3/4的物理接口也是Type-C。

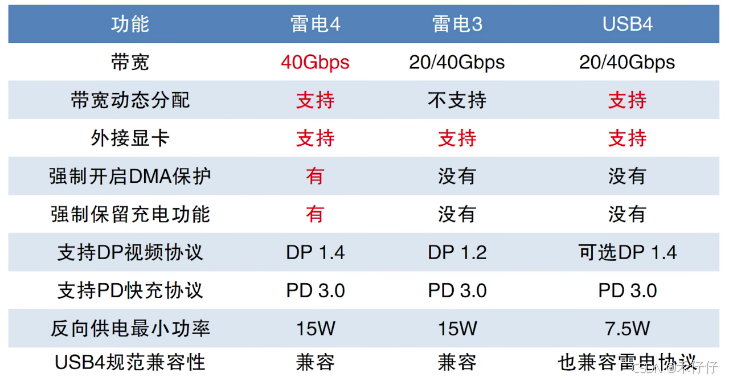

简单对比下雷电和USB4协议：
在这里插入图片描述

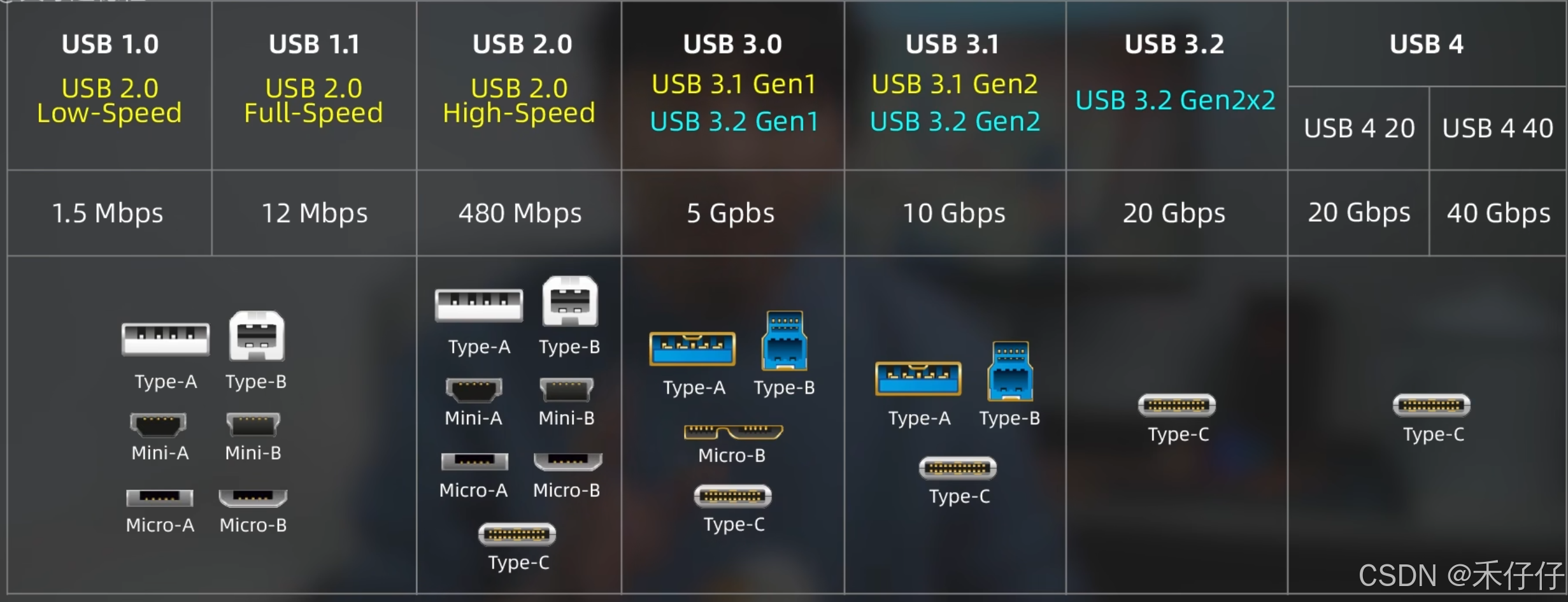

1.3 接口和协议的关系

协议在不停的迭代，接口也是在升级，协议决定了性能的上限和功能的边界，而接口则是实现这些性能和功能的物理载体；后续应该会大一统，但历史原因，不可能立马抛弃之前的发展，现在来简单看下协议和接口的关系：
在这里插入图片描述
其中虽然type-c接口是2013年发布，后于usb2.0协议，但后期usb2.0high-speed和usb3.0也支持Type-C形态的。
