ADUM1201和川土微电子的CA-IS3722HS数字隔离器参数对比

数字隔离器的重要参数

列举数字隔离器选取或替换时需要关注的重要参数。
以ADI的ADUM1201和川土微电子的CA-IS3722HS为例。

1.数据速率(Data Rate)和传播延时(Propagation Dalay)

数据速率是支持的最大吞吐量,传播延时信号经过器件所花费的时间。

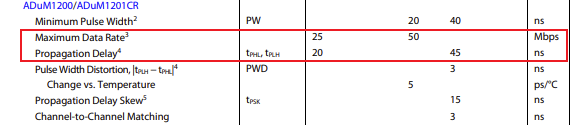

ADUM1201CR的数据速率是50Mbps,传播延时是最大45ns。如下图。
在这里插入图片描述

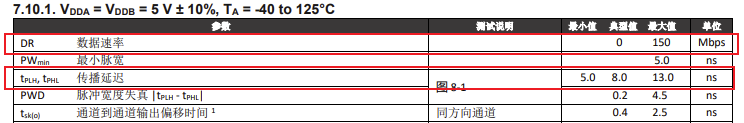

CA-IS3722HS的数据速率最大值是150Mbps,传播延时最大13ns。如下图。
在这里插入图片描述


2.共模瞬变抗扰度(CMTI)

隔离器受到隔离地之间的共模干扰,受到干扰时隔离器需要保持没有数据传输错误。

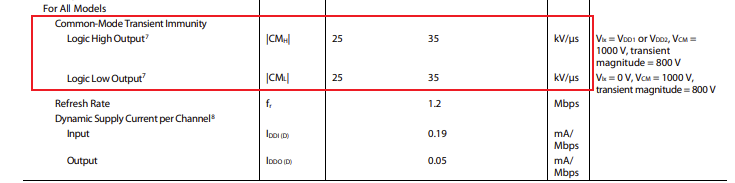

ADUM1201的共模瞬变抗扰度35kV/us。如下图。
在这里插入图片描述
CA-IS3722的共模瞬变抗扰度100kV/us。如下图。
在这里插入图片描述


3.功耗

根据动态和静态条件指定,以特定的传输速率切换输入和输出 来测量

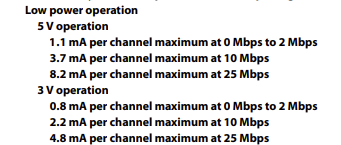

ADUM1201在5V供电和3V供电情况下的电流。如下图。
在这里插入图片描述
CA-IS3722在5V供电时的电流。如下图。
在这里插入图片描述

4.隔离电压

ADUM1201隔离电压如下图。
在这里插入图片描述
CA-IS3722隔离电压。如下图。
在这里插入图片描述
