树莓派 SPI/IIC 点亮OLED—SSD1306模块

树莓派默认自带SPI和IIC接口，本教程以SSD1306模块（见下图）为例，讲解利用 adafruit-circuitpython-ssd1306 库实现SPI/IIC协议点亮OLED屏。除了利用树莓派自带的SPI和IIC接口，也可以利用GPIO扣，通过软件模拟SPI/IIC协议实现，不过需要搞清协议的原理和时序，要求太高。

本篇是SPI协议点亮OLED，IIC协议有空再更新！！
本文使用的树莓派为 3b

本篇博文参考
树莓派笔记12：通过SPI操作OLED屏
adafruit SSD1306库 官方文档
树莓派实验室

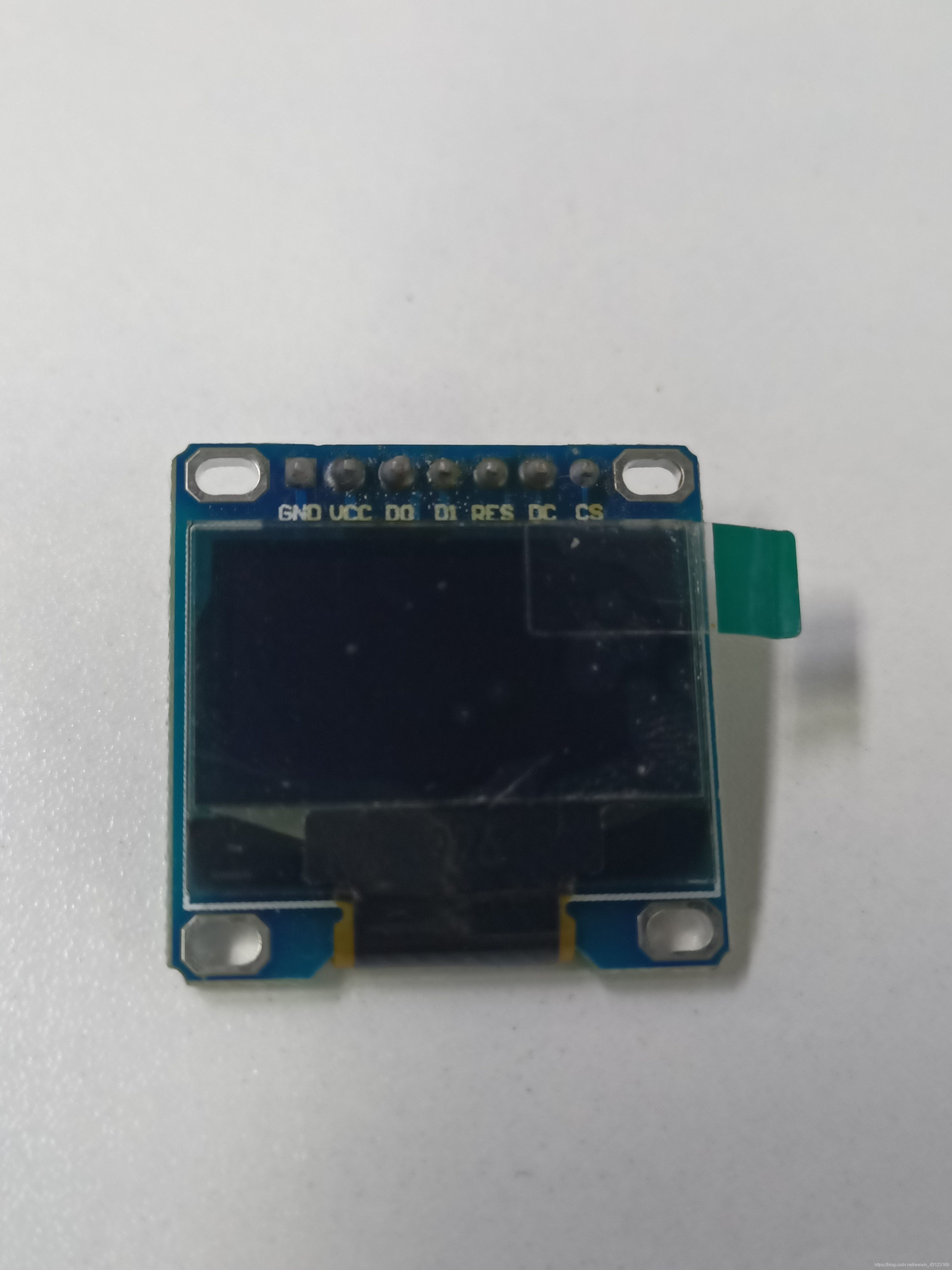

上图是在马云家买的SSD1306 OLED模块，支持SPI和IIC两种协议。模块的的背面标明了IIC和3/4线SPI协议的切换说明：
即切换相应的电阻位置

IIC——>R1,R4,R5,R6
3SPI——>R2,R3
4SPI——>R3,R4

模块买来默认是支持4线SPI。

一、SPI协议

SPI是串行外设接口(Serial Peripheral Interface)的简写，其实就是一种总线通信协议，该总线以主从方式工作，通常是一个主设备和一个或多个从设备，一般需要4根线来进行数据通信，即SDI(数据输入)、SDO(数据输出)、SCLK(时钟)、CS(片选)，相应的，有一套时序逻辑规定了通信过程。一般使用SPI的设备都配备了现成的SPI模块，只需要对相应的寄存器写入指令就可以进行通信了。

树莓派自带SPI接口，默认关闭，利用以下命令或者GUI模式下点击左上角树莓派LOGO—>首选项—>Raspberry Pi Configuration打开配置界面

1.命令行模式

sudo raspi-config

2.GUI模式

树莓派LOGO—>首选项—>Raspberry Pi Configuration

二、连线

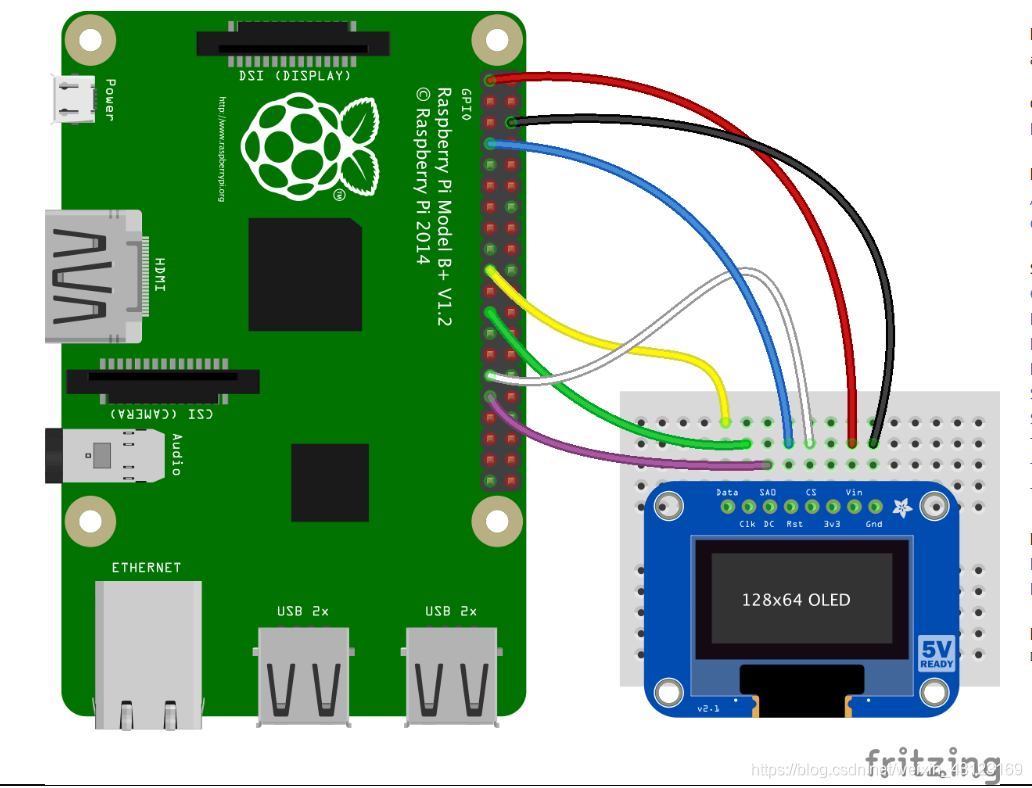

下图一个是官方文档的连接图，其接口有8个，而我买的只有7个，定义也有点不同，可以作为参考。

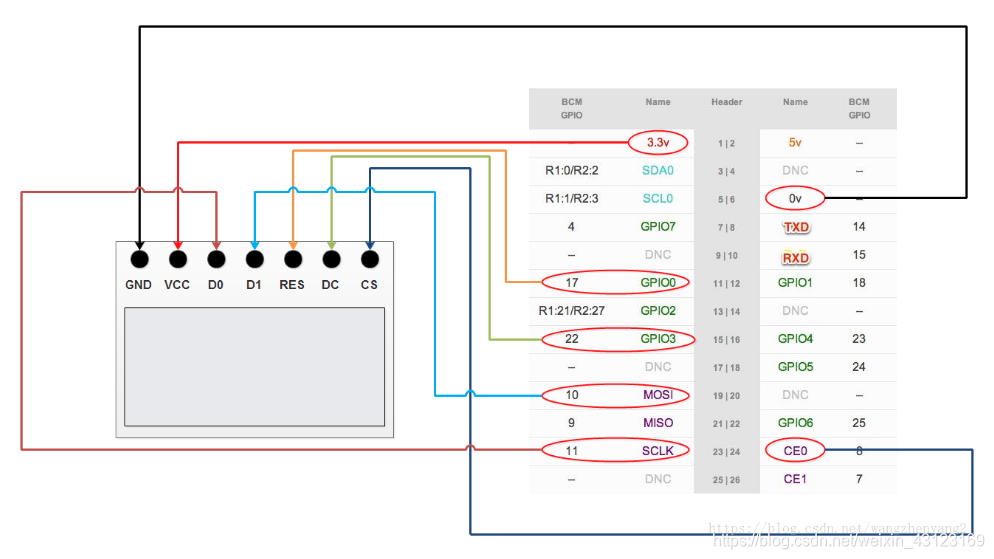

另一个是皇家园林巡游者提供的接线图，和我买的一样，故参考此博主的接线。

把模块的引脚接到树莓派的GPIO上， 需要注意这里要分清GPIO引脚号是BCM编号还是实际编号。GND脚和树莓派的GND连接；VCC接到3.3V脚；D0接到树莓派的SCLK脚（第23号脚），即BCM.11脚；D1接到MOSI脚（第19号脚），即BCM.10；RES接到BCM.17脚，即第11号脚；DC接到BCM.22脚，即第15号脚；CS接到CE0脚（第24号脚）。总之，除了RES和DC是可以任意指定GPIO口，其他引脚是必须和树莓派上的指定脚连接的。

三、 软件编程

1. 安装相关库

   sudo apt-get update
   sudo apt-get install build-essential python-dev python-pip
   sudo pip install RPi.GPIO	#树莓派Python的GPIO库


2. SSD1306 Library库安装

   #如果你的python版本是2.x
   pip3 install adafruit-circuitpython-ssd1306

   #如果你的python版本是3.x
   pip install adafruit-circuitpython-ssd1306


3. Pillow（PIL）库安装

   #现在最新系统已经默认安装了
   sudo apt-get install python3-pi


4. 代码编写

   import adafruit_ssd1306
   import board
   import busio
   import digitalio
   import time
   from PIL import Image, ImageDraw, ImageFont

   WIDTH = 128
   HEIGHT = 64
   BORDER = 5

   # SPI初始化
   # pin脚信息在board库里，是BCM模式
   spi = busio.SPI(board.SCK, MOSI=board.MOSI)
   reset_pin = digitalio.DigitalInOut(board.D17)
   dc_pin = digitalio.DigitalInOut(board.D22)
   cs_pin = digitalio.DigitalInOut(board.CE0)

   oled = adafruit_ssd1306.SSD1306_SPI(WIDTH, HEIGHT, spi, dc_pin, reset_pin, cs_pin)

   # 初始化 清除屏幕信息
   oled.fill(0)
   oled.show()

   # 创建一个空白的图像
   # 确保用“1”表示 1bit 的颜色
   image = Image.new("1", (oled.width, oled.height))

   # 获取绘制对象来绘制图像
   draw = ImageDraw.Draw(image)

   # 绘制一个白色的背景
   draw.rectangle((0, 0, oled.width, oled.height), outline=255, fill=255)

   # 绘制一个小的内边框
   draw.rectangle((BORDER, BORDER, oled.width - BORDER - 1, oled.height - BORDER - 1), fill=0, outline=0)

   # 加载默认样式
   font = ImageFont.load_default()

   # 绘制一些文字
   text = "Hello World!"
   (font_width, font_height) = font.getsize(text)
   draw.text(
       (oled.width // 2 - font_width // 2, oled.height // 2 - font_height // 2),
       text,
       font=font,
       fill=255,
   )

   # 加载图片
   image2 = Image.open('/home/pi/Pictures/logo.jpeg').resize((128, 64)).convert('1')

   # 此处用一个循环来播放image和image2
   # image就是hello,world!，image2是打开的树莓派logo图片，3秒切换为下一张
   # 退出时关闭屏幕显示，否则会一直显示
   try:
       while True:
           oled.image(image)
           oled.show()
           time.sleep(3)
           oled.image(image2)
           oled.show()
           time.sleep(3)
   except KeyboardInterrupt:
       oled.fill(0)
       oled.show()


四、 结果展示

image2所用的图片

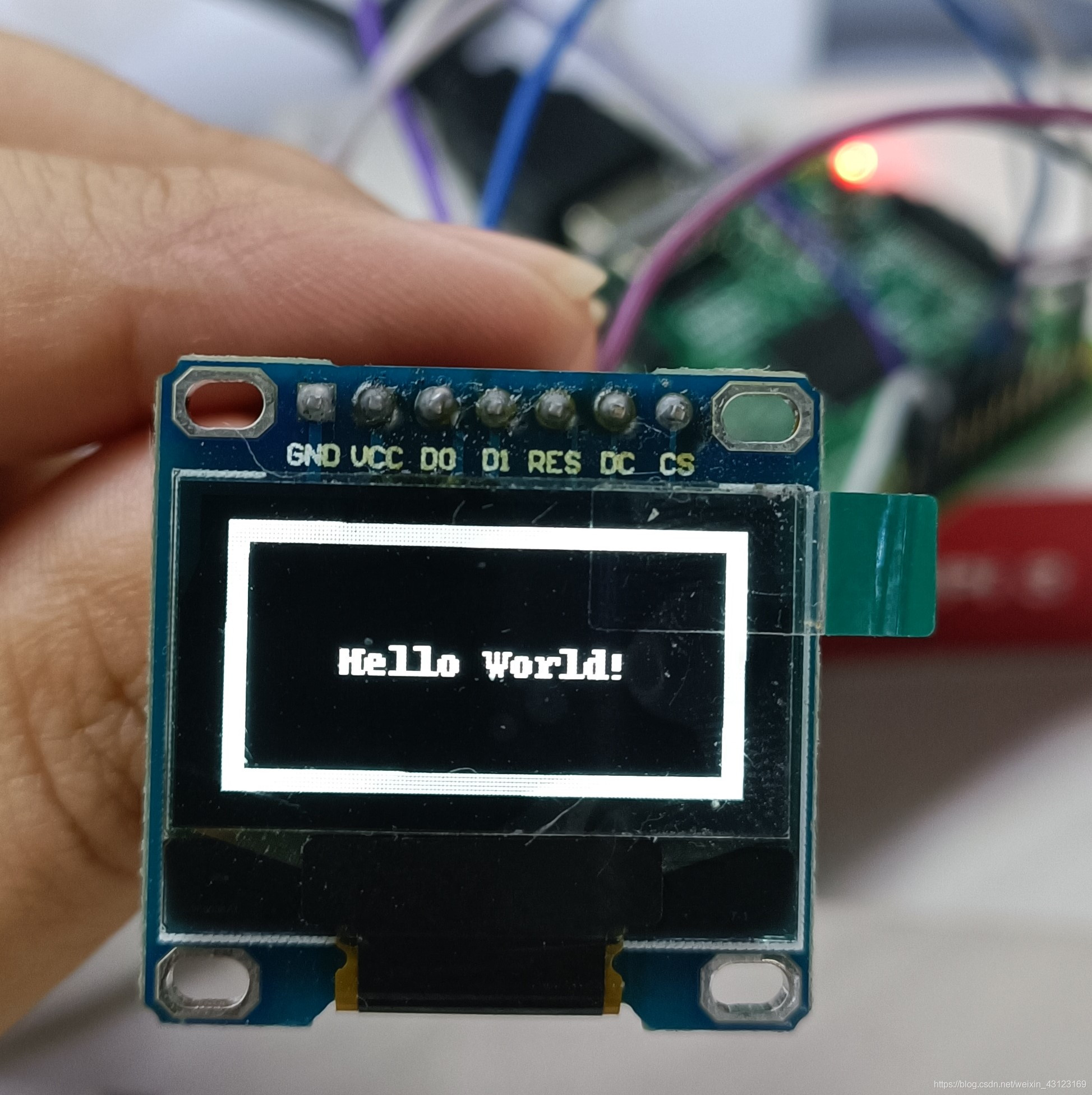

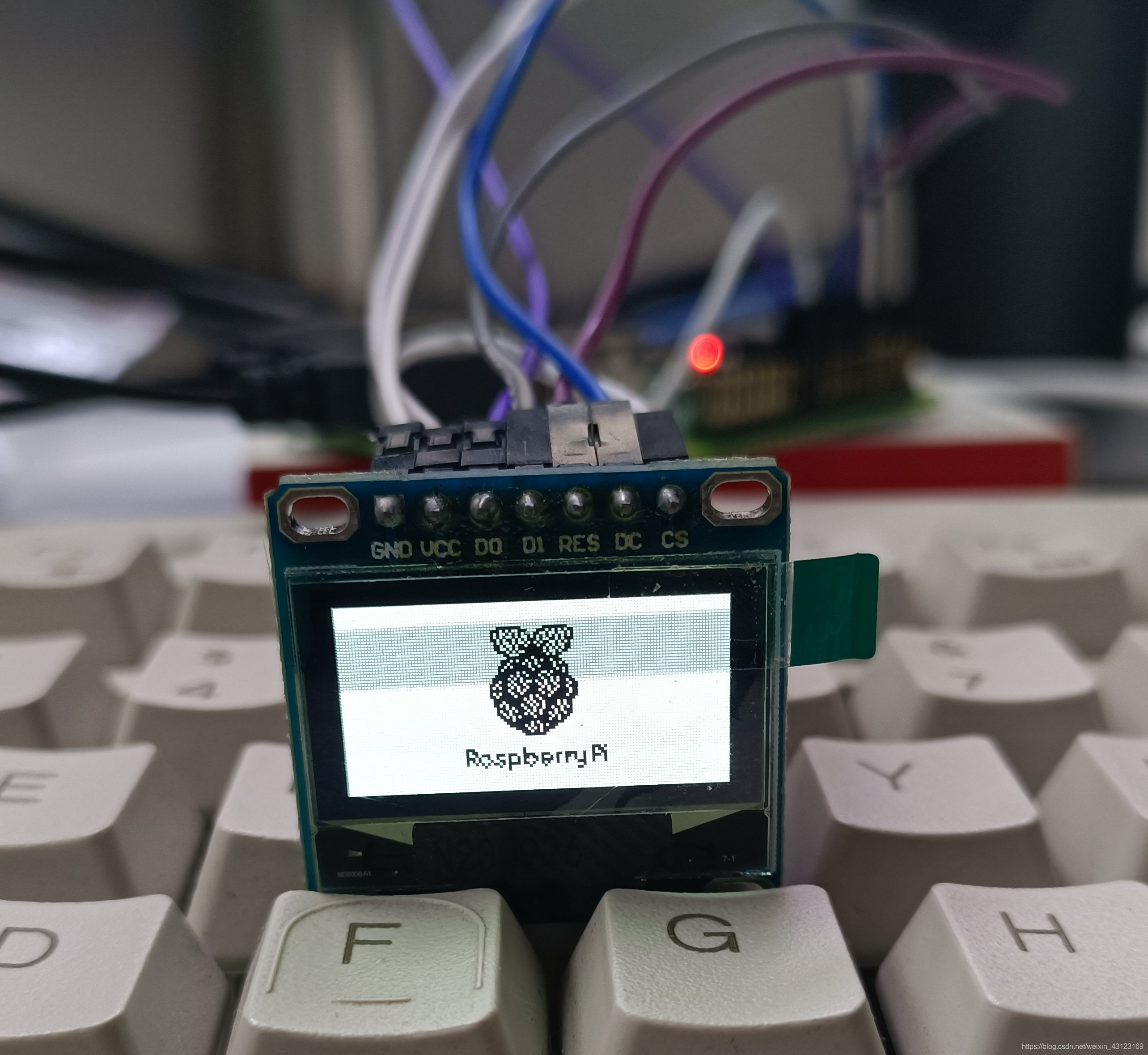

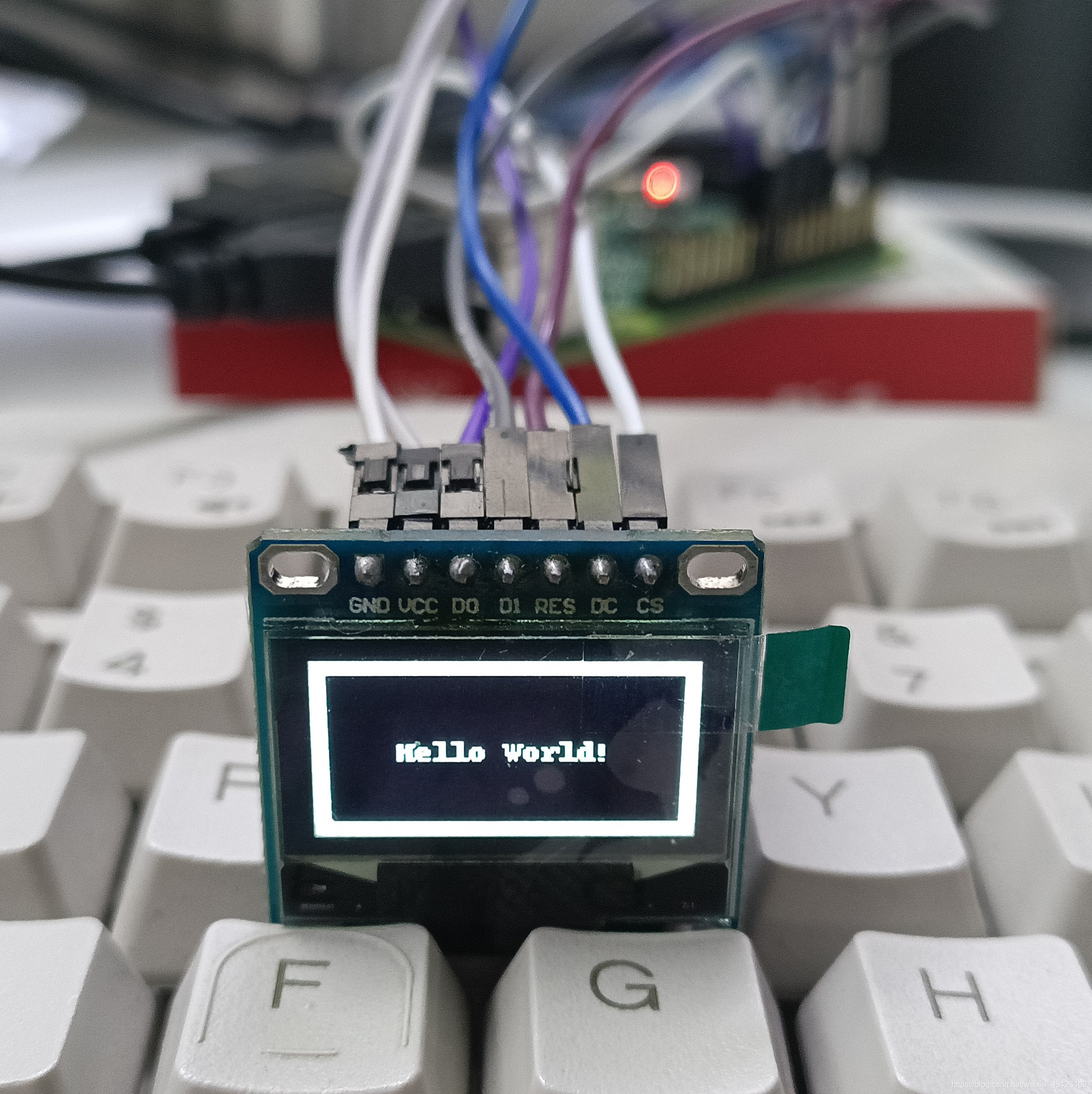

实际运行图片

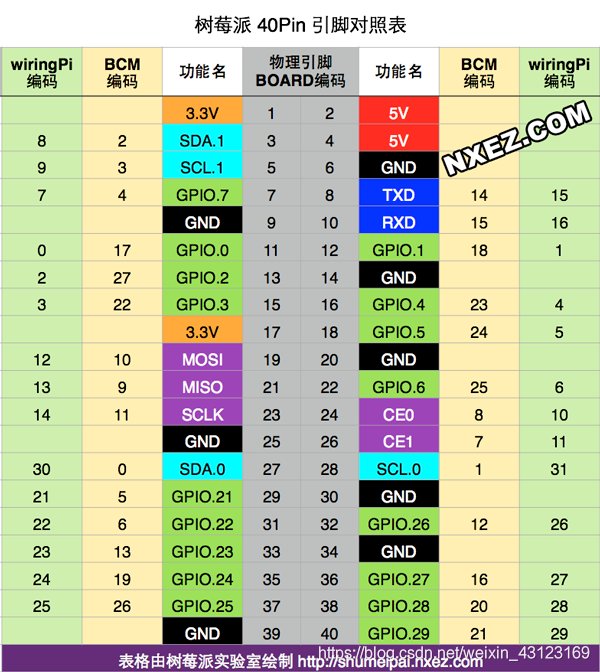

附树莓派Pin脚定义图
