ESP32使用4针I2C驱动SSD1306OLED显示屏实现多级菜单

首先我先声明一下，代码参考了B站UP主的ESP32入门教程，这里是对4针OLED实现同样效果并做出一定优化的补充，请各位读者放心食用，这里附上效果图：

接线图 连接方式：

VCC–VIN
GND–GND
SDA—D21
SCL—D22
两个按键开关，一个接单片机的D12,一个接D14,分别用作向下和向上移动箭头

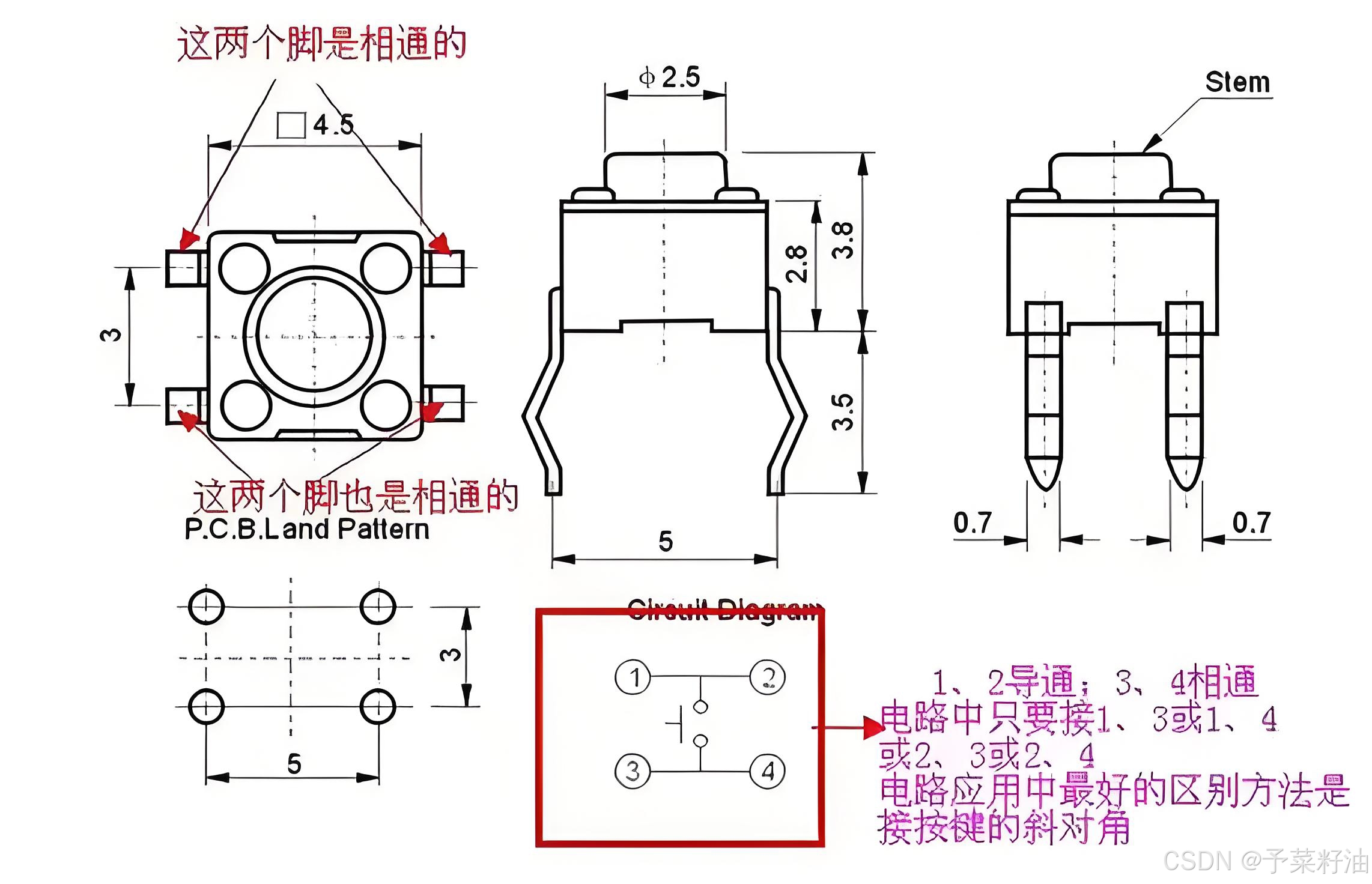

注意按键开关的连接方式，这里附上原理图
注意到较长距离的两个引脚之间是互相连通的，较短距离的两个引脚并不相通，如果不知道如何连接，我们直接外接斜对角即可，这样不管怎么接都是正确的，
如果知道原理接较短的两脚之间也无所谓，但是注意在洞洞板上可以这么接，在面包板上，由于竖排相通，我们将较长两端的按键开关顺着插入才能正常使用，否则会使四角全通，全部短接，失去作用，如果实在看不懂，按上图的接线图接即可。

部分代码亮点预讲解

1.代码中没有采用外部中断用来检测12,14引脚电平的变化从而使OLED菜单的指针发生移动，而是采用简单的if语句执行相应的操作。可能导致切换并不灵敏，于是需要软件消抖。
2.使用字符数组存多级菜单信息。
3.使用4针OLED屏幕对应的类，屏幕不旋转，无重置引脚
U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE);
4.D12,D14引脚默认输出高电平,要从该两个引脚接地输入低电平信号，刺激（bushi）单片机做出改变菜单内容的动作，应使该引脚设为上拉输入模式。
5.按键在按下和松开的瞬间会产生一定的抖动，可能没有正确触底，第一次检测按键被按下时，我们先做延时，第二次再次检测按键是否完全被按下，并做出相应动作，最后松手检测，当检测到低电平时，低电平信号输入单片机引脚，松开按键瞬间退出引脚为高电平，用while语句判断是否结束，最后执行相应操作。
6.代码烧录进单片机后，OLED 屏幕不亮，只有按下按键方可触发显示。
B站原教程：【2023年最新 ESP32 Arduino 教程（持续更新中）-哔哩哔哩】 https://b23.tv/wYrjB63

这里附上代码

#include<U8g2lib.h>
#include<Arduino.h>
#include<Wire.h>
#define SCL_PIN 22
#define SDA_PIN 21
#define button_up 12
#define button_down 14
U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE);
char*menu[4]={"Item1","Item2","Item3","Item4"};
 unsigned int order=0;
void setup() {
  // put your setup code here, to run once:
Serial.begin(115200);
Wire.begin(SDA_PIN,SCL_PIN);
u8g2.begin();
u8g2.setFont(u8g2_font_ncenB08_tr);
pinMode(button_up,INPUT_PULLUP);
pinMode(button_down,INPUT_PULLUP);
}

void loop() {
  // put your main code here, to run repeatedly:

  // if(!digitalRead(button_down)){
  //  display_Menu(order++);
  //  if(order==4)
  //  order==0;}
  // if(!digitalRead(button_up)) {
  //  display_Menu(order--);
  //  if(order==-1)
  //  order=3;}
  //     或采用如下写法
  if(!digitalRead(button_down)){
  delay(10);//软件消抖
  if(!digitalRead(button_down)){
  order=(order+1)%4;//循环0,1,2,3
  while(digitalRead(button_down));}
  display_Menu(order);
  }
  if(!digitalRead(button_up)){
    delay(10);
    if(!digitalRead(button_up)){
  order=(order-1+4)%4;
  while(digitalRead(button_up));}
  display_Menu(order);}

}
 void display_Menu(unsigned int index){

  u8g2.firstPage();//显示第一页
  do{
  u8g2.clearBuffer();
  u8g2.drawStr(0,12,"Menu");
  u8g2.drawHLine(0,14,128);
  for(int i=0;i<4;i++){
    if(i==index){
   u8g2.drawStr(5,(i+2)*12+2,"->");
   u8g2.drawStr(20,(i+2)*12+2,menu[i]);}
   else
   u8g2.drawStr(5,(i+2)*12+2,menu[i]);
  }
  u8g2.sendBuffer();
  delay(1000);}
  while(u8g2.nextPage());

 }

感谢支持！
