杰理的 AC690x系列蓝牙音箱芯片是一款功能强大的单IC解决方案；同系列的晶圆都是一个，只是封装不同。

以AC6905为例，介绍一下他的基本特性
AC6905A 是 32-bit RISC CPU，最高160MHz
支持 DSP
64个中断向量
丰富的外设，内置电源管理和音频放大器

以下是学习心得，希望有共同爱好的朋友多多交流，批评指正。

杰理官方网站下载链接

杰理AC690N的那些事（一）USB_KEY

杰理AC690N的那些事（二）拆一个下载器

杰理AC690N的那些事（三）想点灯

立创开源项目

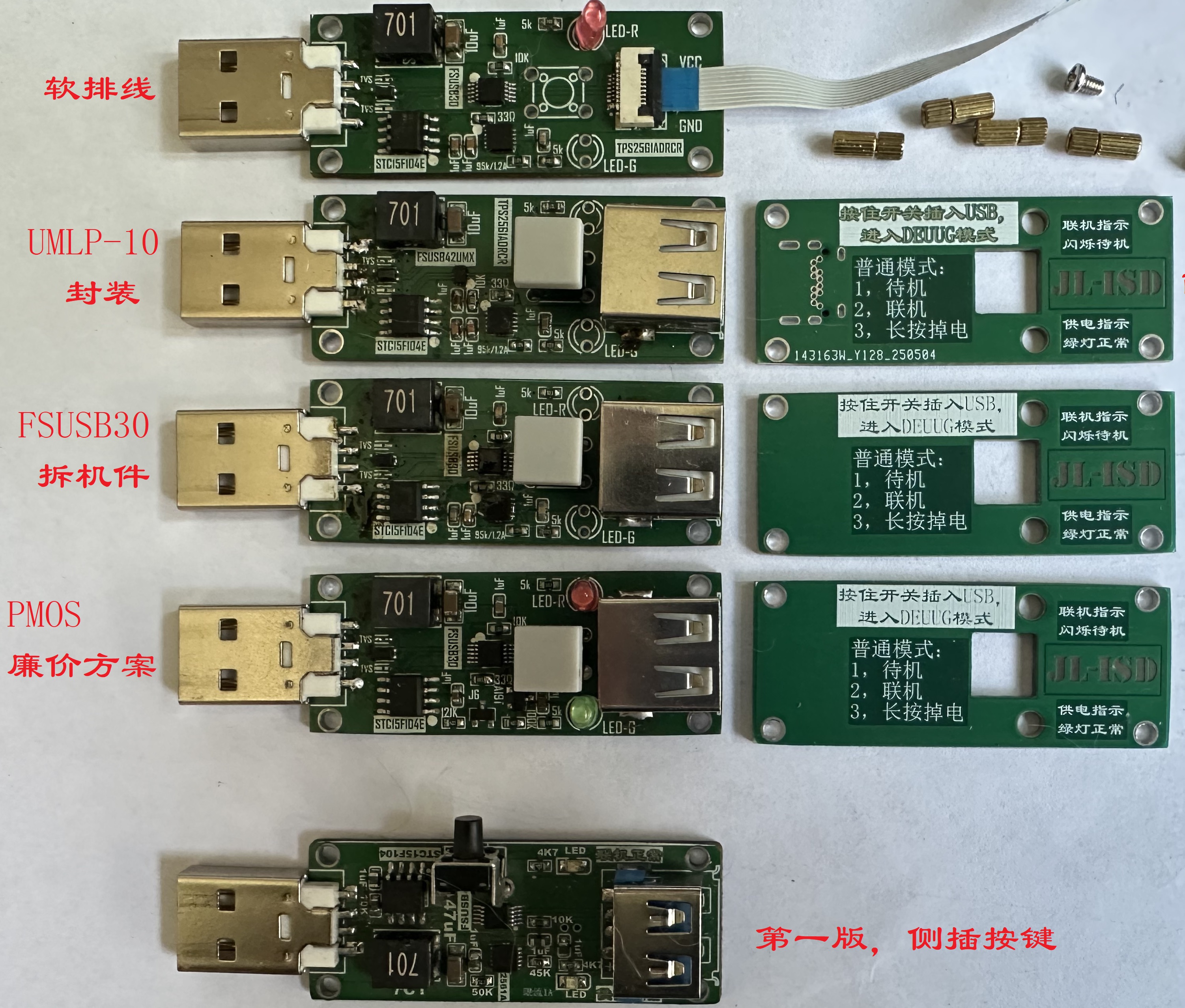

杰理强制下载器 V2.0

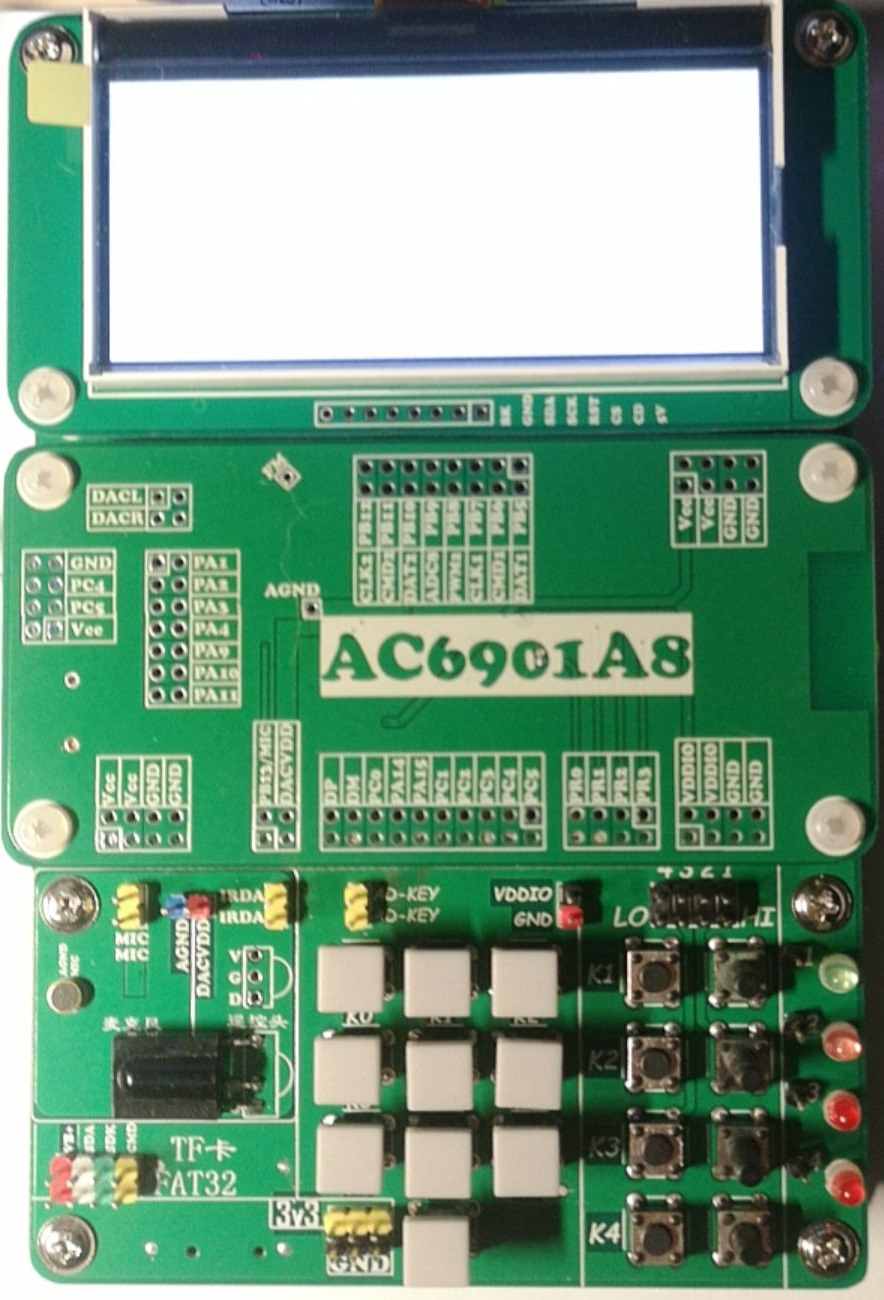

打造自己的杰理实验板

基于杰理AC690n的Midi音乐测试

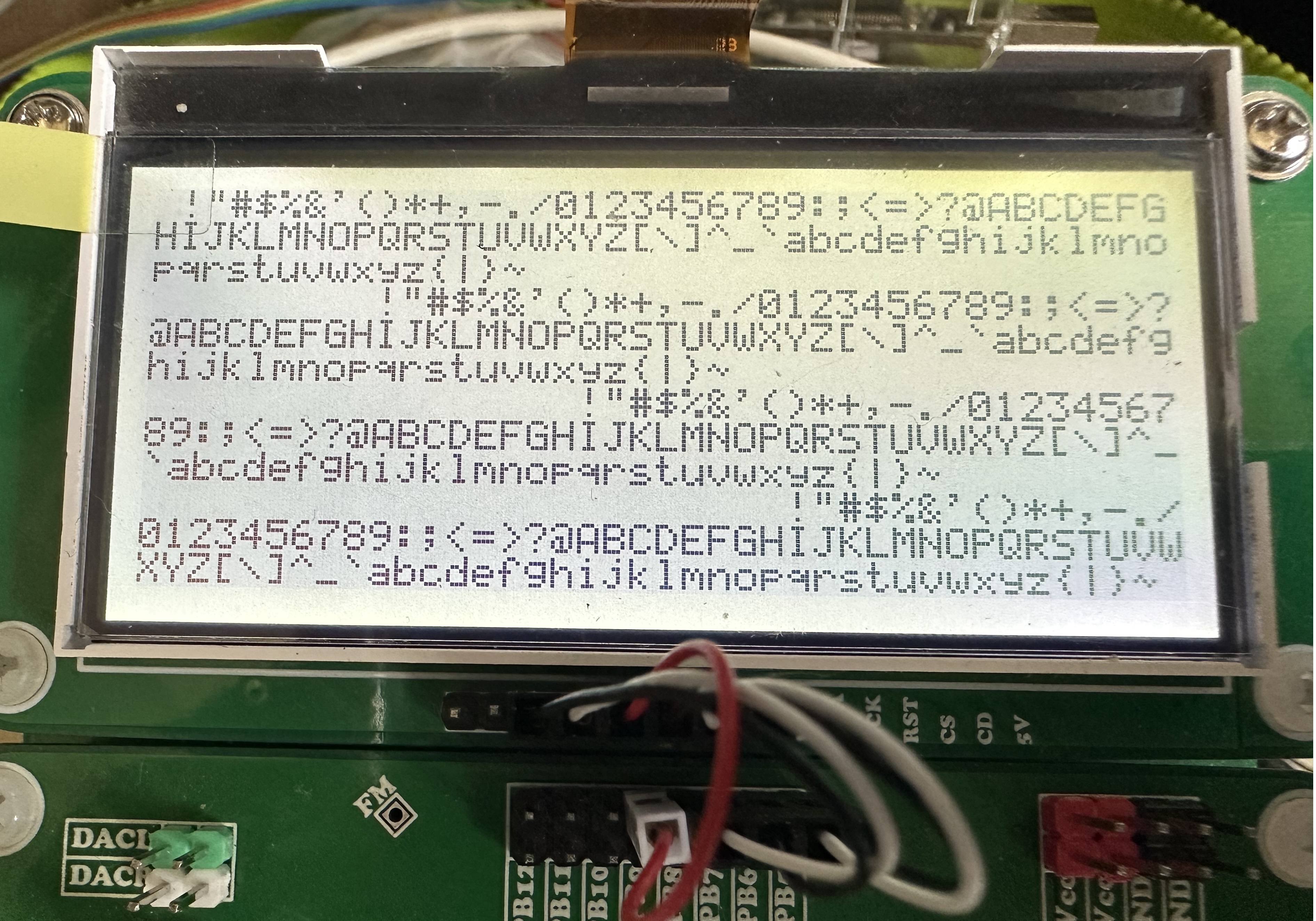

用杰理的芯片驱动LCD显示的测试

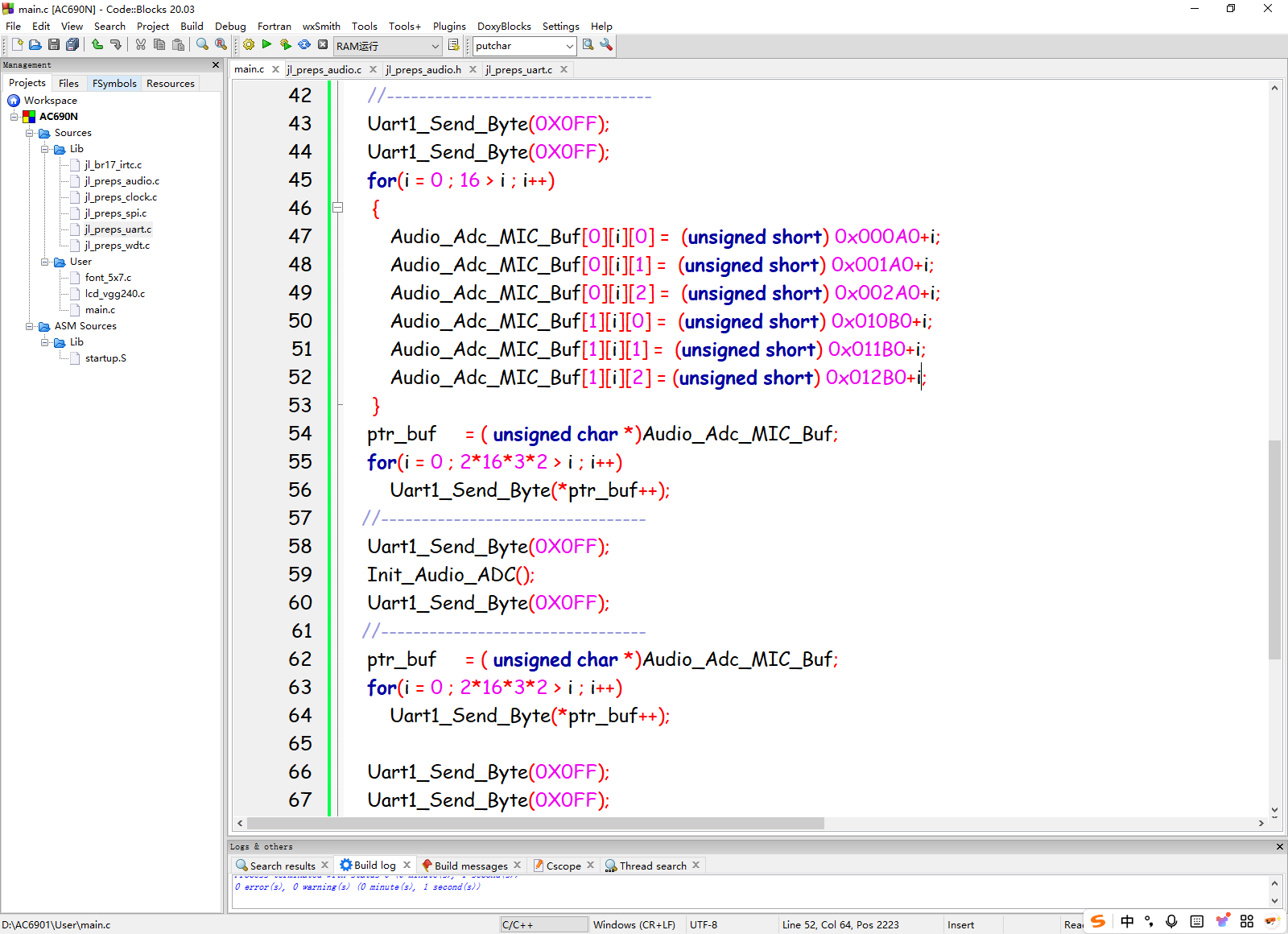

完全基于寄存器的操作，不使用官方SDK

博客等级

码龄7年

1
原创

8
点赞

3
收藏

0
粉丝

关注

私信

热门文章

记录一下杰理AC690x的学习心得 208

分类专栏

杰理 1篇

展开全部收起

最新评论

记录一下杰理AC690x的学习心得
_0听_: 5，在定时器中断里，按照乐谱，修改DAC缓冲区指针；指向演奏的缓冲区首地址 [code=csharp] //===============================================================================// void IRQ_HANDLER Irq_Timer1(void ) // Timer1 中断服务程序刷新音乐 { music_tiger = tiger2[prt_tiger++] ; JL_AUDIO->DAC_ADR = (uint32_t)musical_sound[music_tiger]; JL_AUDIO->DAC_LEN = musical_dat_LEN[music_tiger]; //----------------------------- JL_TIMER1->CON_bit.PCLR = Tim_con_pclr_pndclr; // 清除中断标志位 irq_latch_clear(irqn_TMR1); if(sizeof(tiger2) == prt_tiger) prt_tiger = 0 ; } [/code]
记录一下杰理AC690x的学习心得
_0听_: 4，初始化一个定时器形成 4/4排的节律 [code=csharp] //----------------------------------------------------------------------------- void Init_TIMER1(void ) { JL_TIMER1->CON_bit.SSEL = Tim_con_ssel_osc_clk ; // 外置晶体时钟源 24MHz JL_TIMER1->CON_bit.PSEL = Tim_con_psel_512; // 预分频 512 JL_TIMER1->CON_bit.PCLR = Tim_con_pclr_pndclr; // 清除中断标志位 JL_TIMER1->PRD = 24000000/512/4 ; // 定时器值，相当于1/4秒 //----------------------------- irq_attach(irqn_TMR1, Irq_Timer1, 1); // 挂载timer1中断服务程序 //----------------------------- JL_TIMER1->CON_bit.MODE = Tim_con_mode_counting ; // 定时器模式开启 return; } [/code]
记录一下杰理AC690x的学习心得
_0听_: 3，开中断；在audio中断里刷DAC寄存器的缓冲区，让芯片能够发出单音节 [code=csharp] //==== Audio 中断服务程序 ======================================================// __attribute__((interrupt)) void Audio_IRQ(void) { /******* DAC interrupt *******/ if (JL_AUDIO->DAC_CON_bit.PND) { JL_AUDIO->DAC_CON_bit.CPND = 1 ; // 因为是单乐音，所以数据直接重复使用，不需要交换缓冲区 } /******* ADC interrupt *******/ if (JL_AUDIO->LADC_CON_bit.PND) { JL_AUDIO->LADC_CON_bit.CPND = 1 ; } // ---- 清除标志位 ---------------------------- irq_latch_clear(irqn_AUDIO); } //===============================================================================// [/code]
记录一下杰理AC690x的学习心得
_0听_: 还要建立一个音频的索引 [code=csharp] // ---- 所有数据指针的索引，musical_DO引用2次是为了和1234567对齐 const unsigned short * musical_sound[9] = {musical_rest , musical_DO , musical_RE , musical_MI , musical_FA , musical_SO , musical_LA , musical_SI,musical_do}; // ---- 所有数据数组长度/2 ，一个数组里面是左右声道的两个数据，左声道在前 const unsigned char musical_dat_LEN[9] = {48,92,82,73,69,61,55,49,46}; [/code]
记录一下杰理AC690x的学习心得
_0听_: 演奏两只老虎 1 ，先定义一个乐谱 [code=csharp] const unsigned short * musical_sound[9]; const unsigned char musical_dat_LEN[9] ; //===============================================================================// /*** 1 2 3 1 1 2 3 1 （两只老虎两只老虎） * 3 4 5 5 3 4 5 5 （跑得快跑得快） * 5 6 5 4 3 3 1 1 5 6 5 4 3 3 1 1 （一只没有眼睛一只没有尾巴） * 2 2 5 5 1 1 1 0 2 2 5 5 1 1 1 0 （真奇怪真奇怪）*/ static unsigned char tiger2[16*4]={ 1,1,2,2,3,3,1,1,1,1,2,2,3,3,1,1, 3,3,4,4,5,5,5,5,3,3,4,4,5,5,5,5, 5,6,5,4,3,3,1,1,5,6,5,4,3,3,1,1, 2,2,5,5,1,1,1,0,2,2,5,5,1,1,1,0}; static unsigned char prt_tiger = 0 ; static unsigned char music_tiger = 0 ; [/code] 2：给一个八度的律音定频率 [code=csharp] // ---- rest: 0Hz @ 24K = 48 simples. 左右声道的两个数据，左声道在前 const unsigned short musical_rest[48*2] = { 0X08000,0X08000, 0X08000,0X08000, 0X08000,0X08000, 0X08000, // ---- DO: 261.63Hz @ 24K = 92 simples. 左右声道的两个数据，左声道在前 const unsigned short musical_DO[92*2] = { [/code]
