SAR ADC 比较过程中共模电平变化的原因及应对措施

不同的DAC的参考电压接法会导致DAC的浮动电压共模电平发生变化，导致对比较器的性能要求提高。

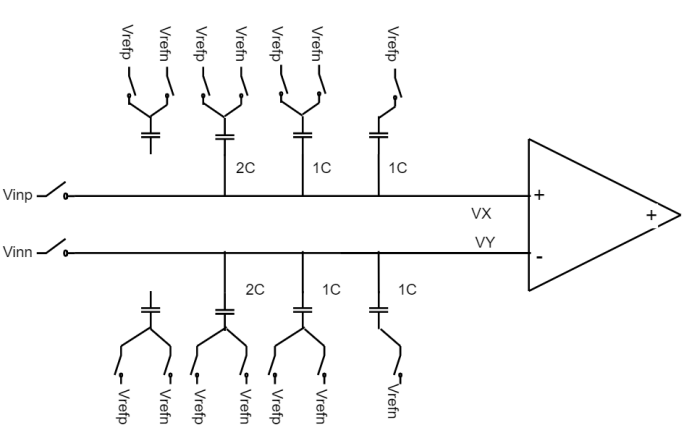

下面举个例子一个顶板采样的差分SAR ADC。

先进行置位，再比较（逻辑1）
采样阶段：VINP/VINN 接入，上下两排cap 全接Vrefp：
上面一排的采样电荷为：(Vinp-Vrefp)*4C (1)
下面一排的采样电荷为：(Vinn-Vrefp)*4C (2)
第一次转换，上面一排最高位接Vrefn，其它均接Vrefp，下面一排最高位接Vrefp，其它均接Vrefn。
上面一排的电荷为：(Vx-Vrefn)*2C+(Vx-Vrefp)*2C (3)
下面一排的电荷为：(Vy-Vrefp)2C+(Vy-Vrefn)2C (4)
(1)=(3)得到Vx=Vinp-1/2(Vrefp-Vrefn) (5)
(2)=(4)得到Vy=Vinn-1/2(Vrefp-Vrefn) (6)
所以(5)-(6)得到Vx-Vy=Vinp-Vinn，假设得到Vinp-Vinn>0,则得到第一个bit1=1，第一位的置位不用变。
第二次转换，然后把上面一排的第二位接Vrefn，后面不变。把下面一排的第二位接Vrefp，后面不变。
上面一排的电荷为：(Vx-Vrefn)*3C+(Vx-Vrefp)*1C (7)
下面一排的电荷为：(Vy-Vrefp)3C+(Vy-Vref
