Altium designer中原理图导入PCB元器件没有网络标号的几种可能原因

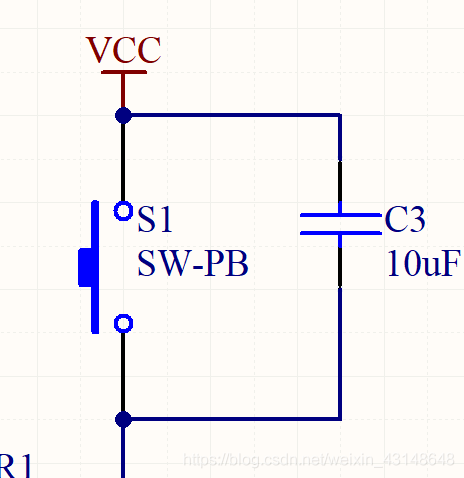

1、原理图元器件之间导线未连接，看起来连接了，实际上没有连接，如下图

看起来有连接在这里插入图片描述
在这里插入图片描述

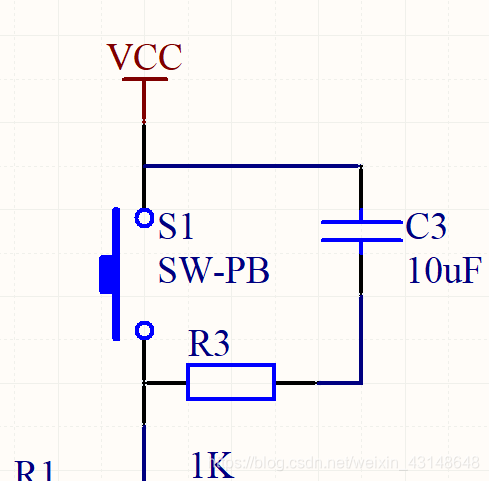

如图2这样再次导入PCB就可以看到网络标号了。

2、元件封装错误。如原理图上的引脚编号是1,2,3,而PCB中引脚编号是B,C,E。

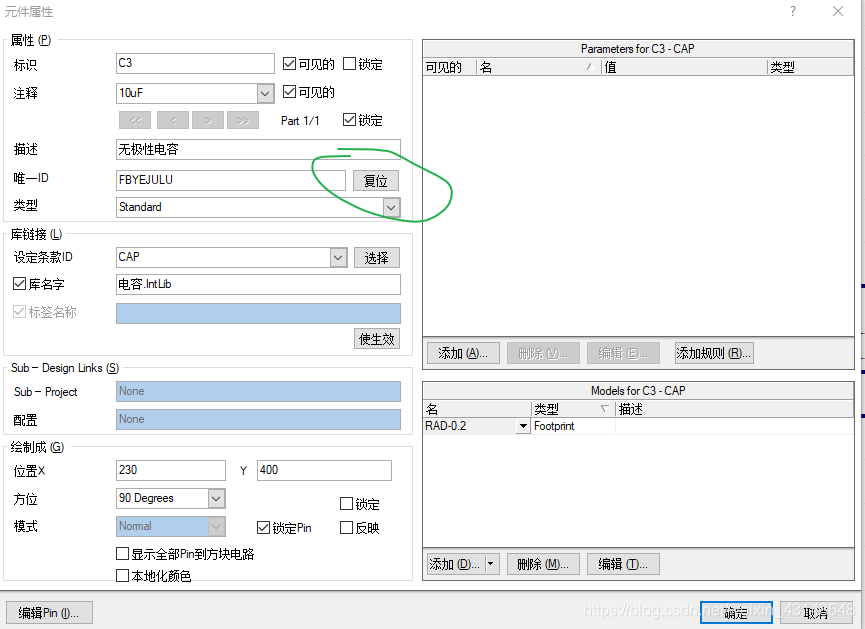

3、由于复制粘贴的缘故，导致元器件的唯一标识符重复冲突了，这种情况，选中元器件，右键特性
如下图把标识复位一下即可
在这里插入图片描述
