NR通信学习协议解读(R18)——RF最大发射功率

1最大输出功率相关指标

a、功率等级(Powerclass): 是指移动通信中不同的功率等级,用于调整设备在不同环境下的覆盖范围和功耗
b、最大功率回退(Maximum Power Reduction,MPR): 功率回退是实现射频功放线性化的常用技术
c、附加最大功率降低(Additional Maximum Power Reduction,A-MPR):满足特殊ACLR和SEM频谱要求
d、邻道泄漏率相邻信道泄漏功率比(Adjacent Channel Leakage Ratio,ACLR):是以指定信道频率为中心的滤波平均功率与以相邻信道频率为核心的滤波平均功耗的比值
e、频谱辐射模板(Spectrum emission mask ,SEM):是指在设备工作频带内的载波功率带外频谱发射杂散。

2、POWER CLASS

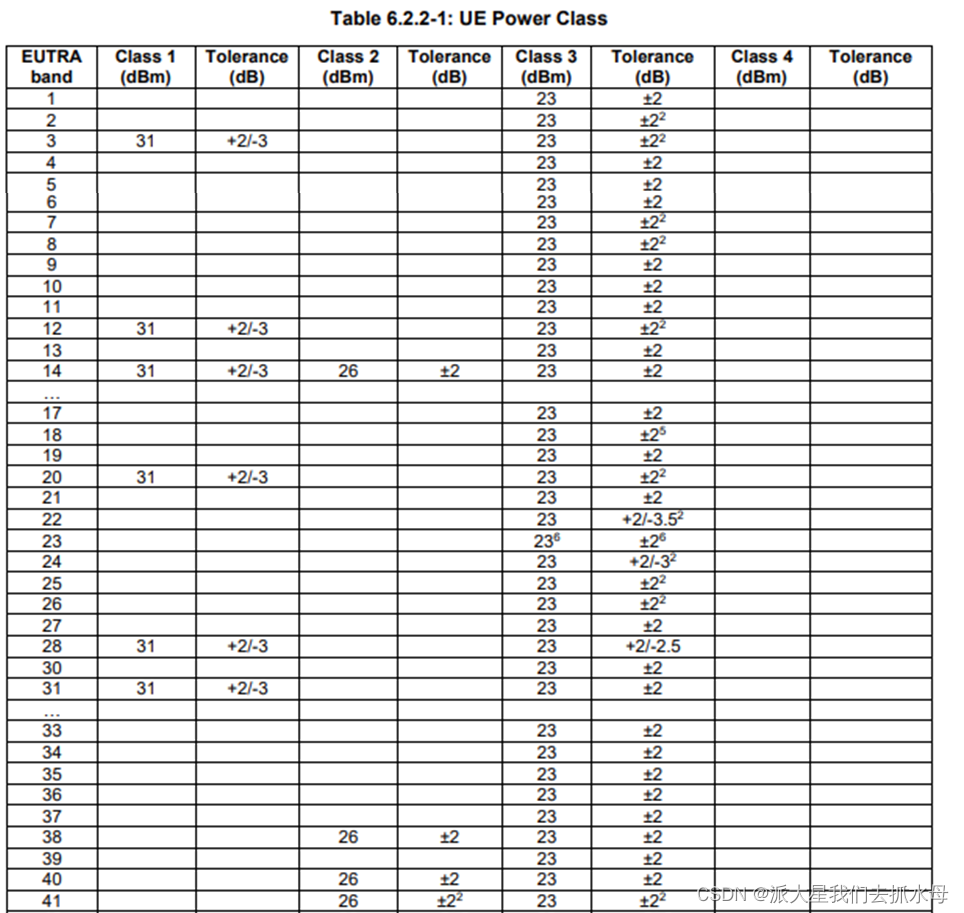

        只截取了lte band1-41

类别1:通常针对固定无线和车载用例以及公共安全等高功率场景,所选频段的最大功率约为31 dBm,这表明这些频段适用于需要最强信号传输能力的设备。

类别2:对于NR TDD带内载波聚合(CA)和HPUE(高功率UE),最大功率为26 dBm

类别3:除非另有规定,否则被确定为默认类别,所有频带的最大功率一致为23 dBm,适用于一般使用情况,并可能进行优化以获得更好的功率效率

理解:

1、协议release18中,以band41 class3为例,最大输出功率范围是21dBm-25dBm

2、输出功率UE整个终端来说的,而不是对于单个天线口的。(如果是MIMO场景,以band41为例,最大输出功率是26dBm,通常在n41上会有上行2×2 MIMO的要求,那么平均到每个发送链路上,最大的输出功率就是: 26dBm-3Bm=26Bm,也就是说单个天线口的输出功率最大26dBm)

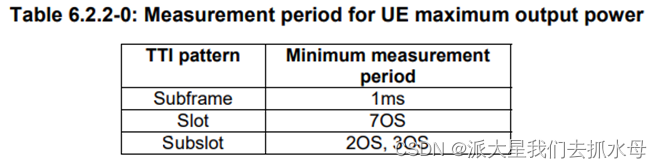

测量周期:

3、MPR

3.1、MPR取值范围

        对于class 1、2和3,在不同调制方式和传输带宽配置(RB)下,协议对表6.2.2-1POWER CLASS的最大输出功率有回退要求,见下图:

        例如,QPSK调制下,band41 class3最大输出功率23+2dBm,BW=5MHZ,满RB时(RB数量>8),0<MPR<=1dBm,此时目标功率合理范围是22~23dBm。对于PRACH、PUCCH和SRS传输,其MPR取决于相应传输带宽下PUSCH QPSK调制的MPR范围。

        补充一段理解:

        对于在单分量载波中具有非连续资源分配的UE功率class 13传输(Rb不连续情况),MPR被指定为如下

 MPRCEIL{MA0.5}

其中,对于QPSK16QAM64QAM

对于256QAM

其中:

(实际分配的rb/最大rb

CEILMA0.5}表示向上取整到最接近的0.5dB,即MPR∈[3.03.54.04.55.0 5.5 6.0 6.57.0 7.58.0]

3.2、CLASS限制场景

4、A_MPR

4.1、AMPR取值范围

       AMPR范围和ACLR、SEM频谱要求有关

       截取了lte 部分band:

对Network Signalling value 的理解:

        运营商根据整个的网络环境,确定了某小区下发的NS值(与E-UTRA BAND相关联),然后由eNB转发,UE得到该参数后,调整自己的最大发射功率,并按照频谱模板要求发射信号。这样的话就可以达到干扰其他网络/用户 的目的了。可以理解为Additional spectrum mask(附加频谱模板)就是NS的值,表明该网络的应用场景,包括同一区域的频谱分配是怎样的,该区域对干扰的敏感程度如何。

4.2、输出频谱构成

        输出UE发射机频谱由三个分量组成:占用带宽(信道带宽CBW)内的发射、带外(OOB)发射和远端杂散发射域。

占用带宽(OBW):定义为在指定信道上包含发射频谱总积分平均功率99%的带宽。

带外辐射:是指直接在分配的信道带宽之外的不希望的辐射,这是由发射机中的调制过程和非线性引起的,但不包括杂散辐射。这个带外辐射极限是根据频谱辐射模板(SEM:Spectrum emission mask 测量偏移载波中心频率2.5~12.75MHz范围内的频谱杂散能量)和相邻信道泄漏功率比(ACLR)来指定的。

4.3、ACLR



4.4、杂散辐射



        杂散辐射是由不需要的发射器效应引起的发射,如谐波发射、寄生发射、互调产物和频率转换产物,但不包括带外发射,除非另有说明。杂散发射限值是根据SM.329[2]和E-UTRA工作频带要求的一般要求规定的,以解决UE共存问题。

        除非另有说明,否则杂散发射限值适用于从信道带宽边缘起超过表6.6.3.1-1中FOOBMHz)的频率范围。

        表6.6.3.1-2中的杂散发射限值适用于所有发射机频带配置(NRB)和信道带宽。注:对于每个频率范围边缘的测量条件,每个频率范围内测量位置的最低频率应设置在频率范围的最低边界加MBW/2。每个频率范围中测量位置的最高频率应设置在频率范围的最高边界减去MBW/2MBW表示为受保护频带定义的测量带宽。

5、最大发射功率范围

-PEMAX,c是由TS 36.331[7]中定义的用于服务小区c的IE P-Max给出的值;

-PPowerClass是表6.2.2-1中规定的最大UE功率,不考虑表6.2.2-1规定的容差;

      -对于band 41,当指示23 dBm或更低的P-max时,或者如果小区中的上行链路/下行链路配置为0或6, class 2的ΔPPo0werClass=3 dB;  否则 ΔPPowerClass =0 dB

      -对于band14,当指示23 dBm或更低的P-max时, ΔPPowerClass PPowerClass -PPowerClass_Default dB;否则,ΔPPowerClass =0 dB。

-服务小区c的MPRcA-MPRc分别在第6.2.3款和第6.2.4款中规定;

-ΔTIB,c是表6.2.5-2中规定的服务小区c的附加容差(ca 场景考虑) ;其他情况ΔTIB,c =0 dB;

-当表6.2.2-1中的注释2适用时,ΔTC,c=1.5 dB;注释2不适用时, ΔTC,c =0 dB;

-当UE在相应的E-UTRA ProSe频带上支持ProSe直接发现和/或ProSe直达通信时,ΔTProSe=0.1dB;否则ΔTProSe =0 dB。

-对于除了在band 14和band 41中操作之外的高于默认UE功率级的功率级能力UE,ΔPPowerClass = PPowerClass - PPowerClass _Default dB;当频带是帧配置为0或6的TDD频带时;或者在小区中没有指示P-max;或提供P-Max并将其设置为默认功率等级的最大输出功率或更低,否则, ΔPPowerClass =0 dB。

        P-MPRc是允许的最大输出功率降低。

        UE应当仅针对上述情况将P-MPR c应用于服务小区c。对于UE进行的一致性测试,P-MPR应为0 dB。

6、总结

最大输出功率范围:



        按以上公式,对于class3,最大输出功率上界是23db(也就是不回退),下界主要是由mp和ampr决定的。MPR是由rb数,调制方式、band,帧配置决定的。对于固定class3,mpr仅取决于调制方式和rb,即:

        AMPR是考虑频谱和aclr要求决定的,和band,帧配置也有关。一般优先先考虑实现MPR,可以不实现AMPR。对于只考虑class3 mpr的简单情况,最大输出功率可以计算为  P =23-MPR,因此只需要知道调制方式和RB数;具体的mpr取值取决于RF实际性能情况。

参考资料

《3GPP TS 36.101 version 18.5.0 Release 18 6.2》
