蓝牙基础介绍

目录
一、概述（Overview）
二、框架结构（Frame Structure）
三、蓝牙协议（Bluetooth Protocol）

一、概述（Overview）

什么是蓝牙？就像你们大多数人想知道任何你从未听说过的事情时所做的那样。。。试试维基百科。
它(http://en.wikipedia.org/wiki/Bluetooth)如下所示。

蓝牙是一种专有的开放式无线技术标准，用于在固定和移动设备之间进行短距离数据交换（使用2400–2480 MHz ISM波段的短波长无线电传输），从而创建具有高度安全性的个人局域网（PANs）。由电信供应商爱立信（telecoms vendor Ericsson）于1994年创建，[1]最初被认为是RS-232数据电缆的无线替代品（wireless alternative）。它可以连接多个设备，从而克服同步（synchronization）问题。

要理解任何一种通信技术，你都应该能够回答有关它的几个基本问题。换句话说，如果你能回答以下问题，我想说你已经对它有了一些大致的了解。

是有线通信吗？还是无线通信？
如果是无线通信，它使用的波长（频率）范围是什么？
典型的传输范围是什么？（它能走多远）？
您可以发送和接收的典型数据速率（rate ）是多少？
典型的连接拓扑（connection topology）是什么？（是一对一连接？还是一对多连接？等等）

你能从我上面引用的维基百科定义中找到这些问题的答案吗？让我们逐一解决每一个问题。

是有线通信吗？还是无线通信？=>这就是“无线通信”。
如果是无线通信，它使用什么样的波长（频率）范围？=>它是2400~2800兆赫的频率范围，称为ISM（工业科学医学）频带。

典型的沟通范围是什么？（它能走多远）？===>它通常是几米的范围（不过维基百科的定义并没有明确说明这个范围）

您可以发送和接收的典型数据速率是多少？===>一开始，它的最大数据速率为1Mbps，现在大多为2,3Mbps（EDR）。最近的规范定义了用于更高数据速率的技术。

典型的连接拓扑是什么？（是一对一连接？还是一对多连接？等等）===它支持一对一和一对多的连接。

典型的蓝牙应用

二、框架结构（Frame Structure）

在任何类型的无线通信中，了解底层机制（underlying mechanism）的第一步是了解物理层帧结构（physical layer frame structure）和调制方案（the modulation scheme）。

1、实际通信中的跳频(Frequency Hopping in Real Communication)
蓝牙物理数据占用1MHz的射频带宽（RF bandwidth,），但蓝牙通信所需的实际频率范围超过80MHz。

这是因为发送器（sender）和接收器（reciever）在大约80兆赫的范围内为每一帧改变其通信信道（频率）。这种改变每次传输频率的方式被称为“跳频”。

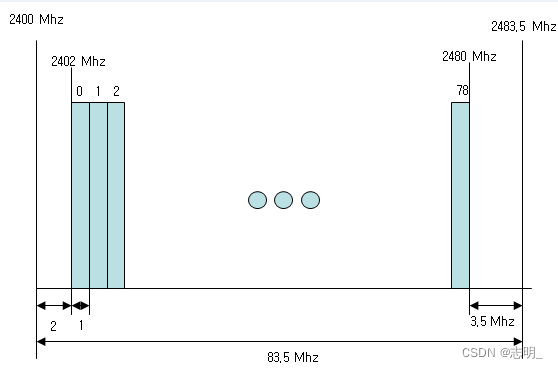

每个信道（channel 的总体频率分配如下：

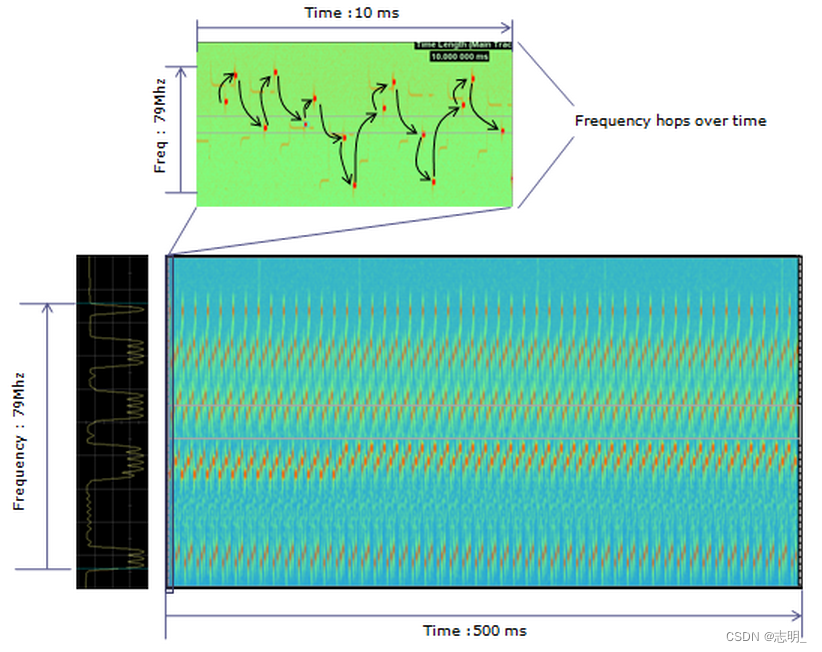

为了给你一些真实的跳频过程，我用信号分析仪（signal analyzer）捕捉到了真实的蓝牙通信信号。（用普通的模拟频谱分析仪（analog spectrum analyzer）很难捕捉到这种画面，你必须使用矢量频谱分析仪（vector spectrum analyzer）。但即使有矢量频谱分析仪，也不容易让设备捕捉到整个跳跃范围。你需要至少80 Mhz带宽的矢量频谱分析仪）

2、框架结构（Frame Structure）

现在让我们看看时域（time domain）中的基本传输单元（时隙或帧结构/Slot or Frame structure）。蓝牙插槽由三个主要组件（接入码、报头和有效负载/Access Code, Header and Payload）组成，如下所示。时隙的基本长度为366 us，根据有效载荷的长度，它可以扩展到1.622 ms或2.87 ms。

接入码（Access Code）和报头（Header）总是以GFSK进行调制，有效载荷（Payload）部分根据分组类型以三种不同方法之一（GFSK、1/4π DQPSK、8DPSK）进行调制。

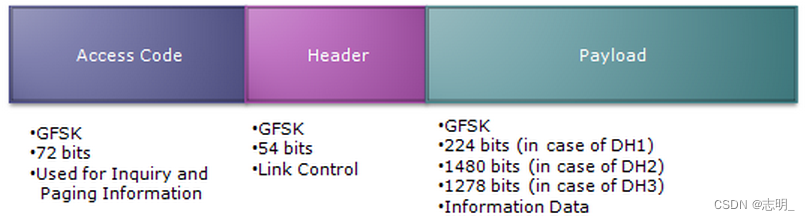

以下是最传统的蓝牙插槽结构的框架结构。使用此结构可以实现的最大数据速率（data rate）为1Mbps，并且此结构在整个插槽中使用GFSK调制方案。

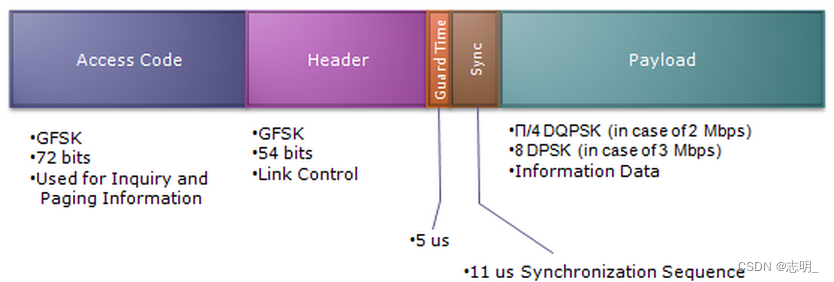

以下是用于高数据速率蓝牙时隙结构的帧结构。有了这种结构，根据有效载荷的调制方案（modulation scheme），您可以实现最大2MHz或3MHz。接入码和报头部分仍然使用GFSK调制方案，并且有效载荷部分对于2Mbps数据速率使用1/4π DQPSK，对于3Mbps使用8 DPSK。与前一个相比，您将在这个结构中看到两个额外的部分。

第一个附加组件是“防护时间（Guardtime）”。在该结构中，接入码和报头部分使用GFSK，而有效载荷部分使用DQPSK/8 DPSK。这意味着调制方案在一个时隙内发生变化。这个保护时间是为了给发射机（transmitter ）一些时间来切换调制方案。

另一个附加组件是“同步（Sync）”部分。在任何基于I/Q的调制中，采样定时（sampling timing）都是非常重要的。“同步”是参考信号（reference signal）的一部分，因此接收器可以获得正确的定时参考。

3、调制（Modulation）

当您阅读前面关于插槽结构的部分时，您可能会注意到蓝牙插槽中使用了三种不同的调制方案。我将在本节中简要介绍（snapshot）这三种不同的调制方案。我认为每种情况下都有典型的星座（typical constellation）就足够了。

第一个是GFSK调制，在I/Q坐标（I/Q coordinate）中，你会看到很多点围绕着一个圆的周长（perimetor）。
