ADS2023电调滤波器设计

本次设计的是收发信机中射频电调滤波器。采用传统的LC参数和变容二极管搭建。

电调滤波器一般耐功率15dBm左右，工程上他的插损相对来说会比较大，2~4dB插损，应用于发射的射频前端，一般可用于抑制近端杂散。

进入正题：

变容二极管的电容值与反向偏至电压的关系C=C0/(1+Vr/V0)^M。

其中C0是PN结在不施加偏置电压下的电容值；Vr是反向偏置电压；V0是常数，P型半导体和N型半导体的接触电势；M是介质层指数，结电容非线性系数，0.5~1.5之间。很多变容二极管没有给出C0和V0，可以通过选两组参数解方程，或者采用ADS仿真，慢慢反推拟合出C0和V0。参考：

ADS2023变容二极管仿真

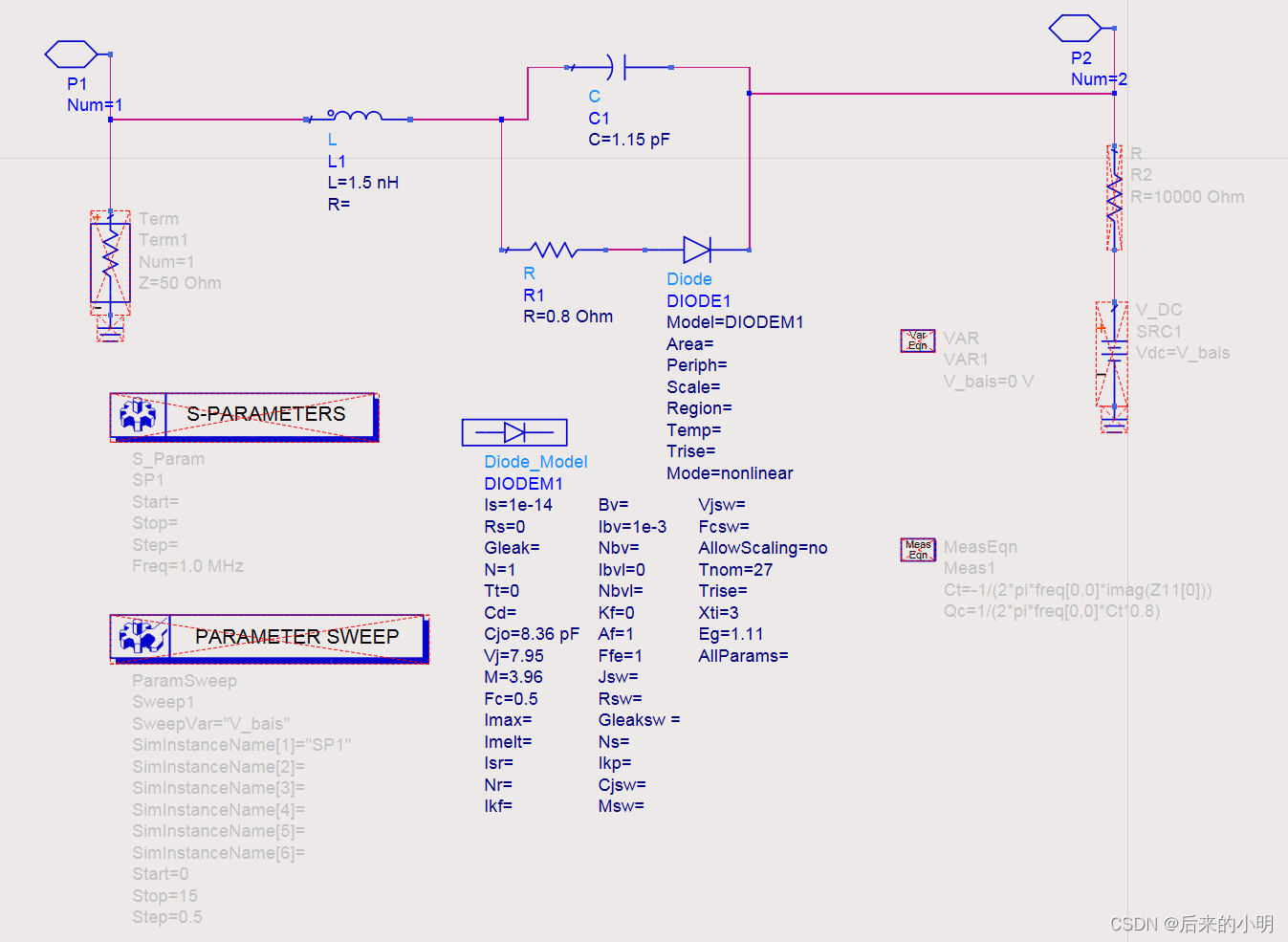

下面引入二极管模型：

封装成库。

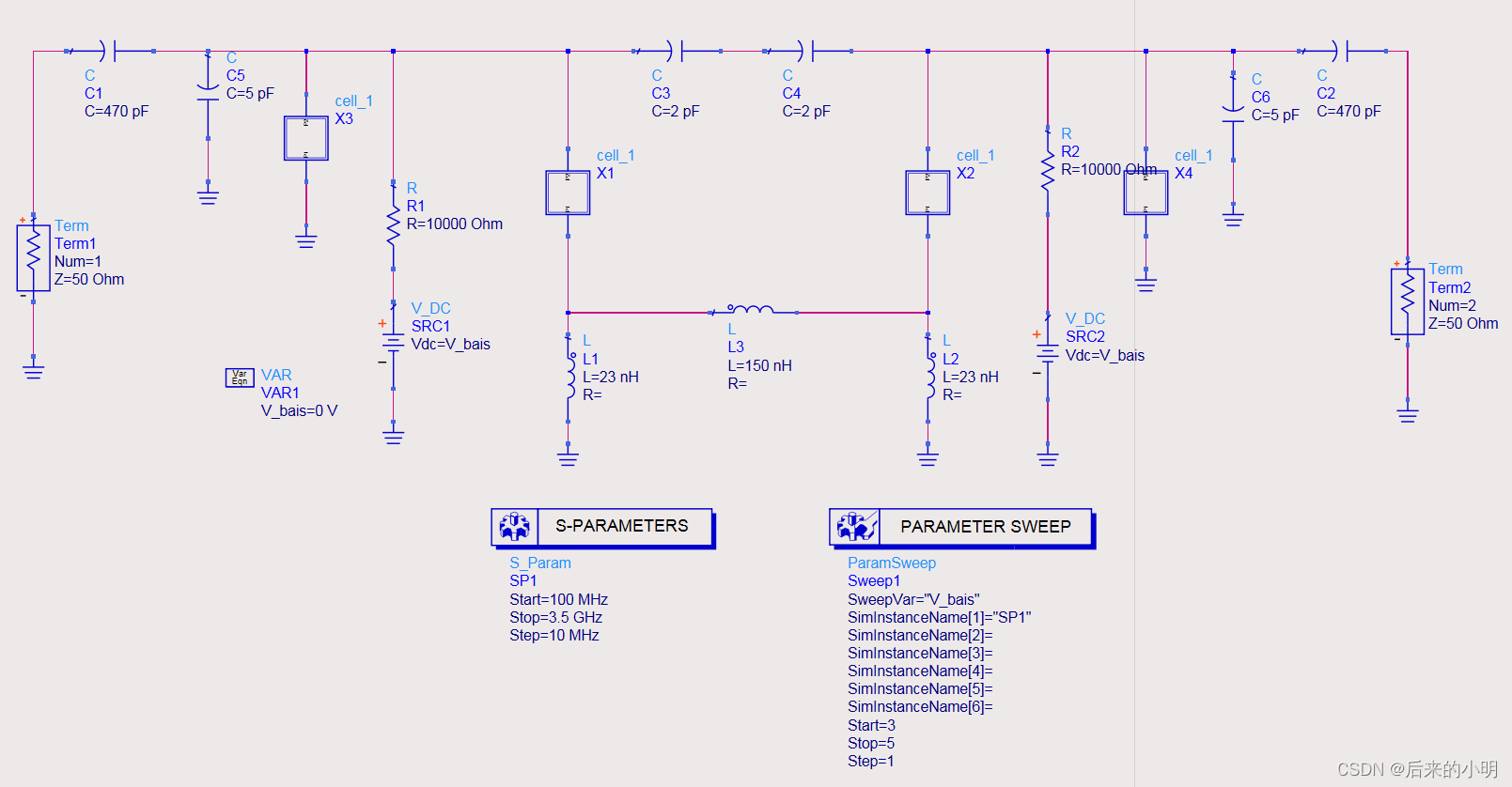

仿真原理图如下：

经过方正后，可以都得到电调滤波器的波形：

可以看到660MHz插损-0.44dB，基频偏160M处抑制有-20dB，仿真可以看到滤波器的远端会翘起来，所以使用的时候要小心多次谐波的滤除，一般发射后面会再增加低通滤波器把谐波和高频杂散滤除。通过改变V_bais可以使滤波器平移。

电调滤波器不适用于很宽的频段，在V_bais变大到一定程度后，会使得滤波器带内平坦度变差。

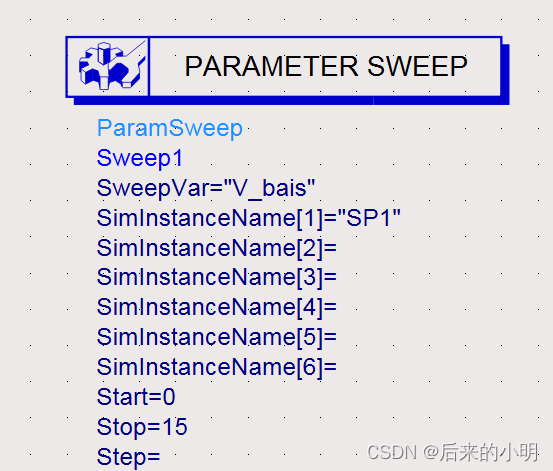

改变ParamSweep参数：

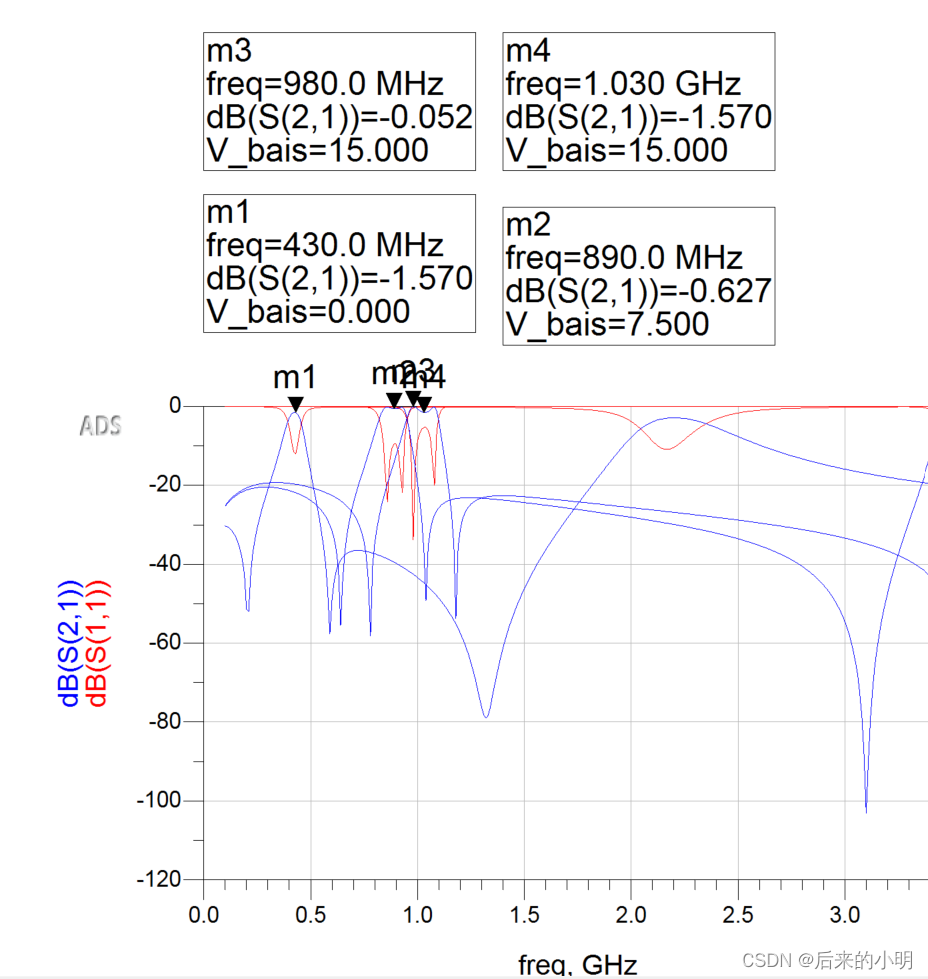

仿真后的到波形：

会存在凹坑，同样是V_bais=15V，带内平坦度-1.5dB。所以电调滤波器在100~150M工作带宽内使用还是可以的。

这种理论仿真模型，在实际工程中，为了抑制近端杂散，插损有3dB是正常的。为了更加切合实际，可以把LC参数更换成春田的模型，有些更加的大牛还可以自建模型。
