ADS2023变容二极管仿真

变容二极管可以应用于设计可调滤波器，下面使用SKYWORKS的SMA1234进行仿真。

参考：ADS2023仿真变容二极管特性

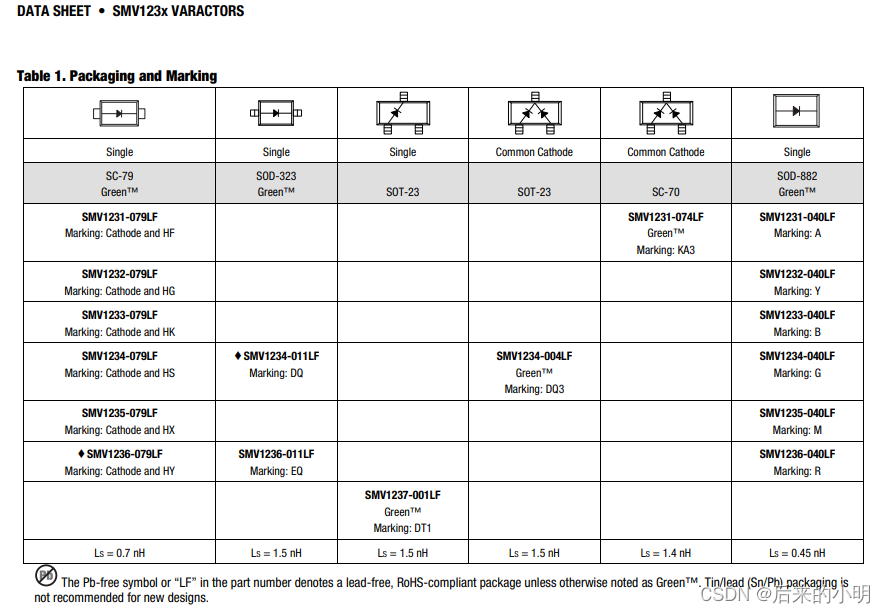

以上是变容二极管的重要参数。

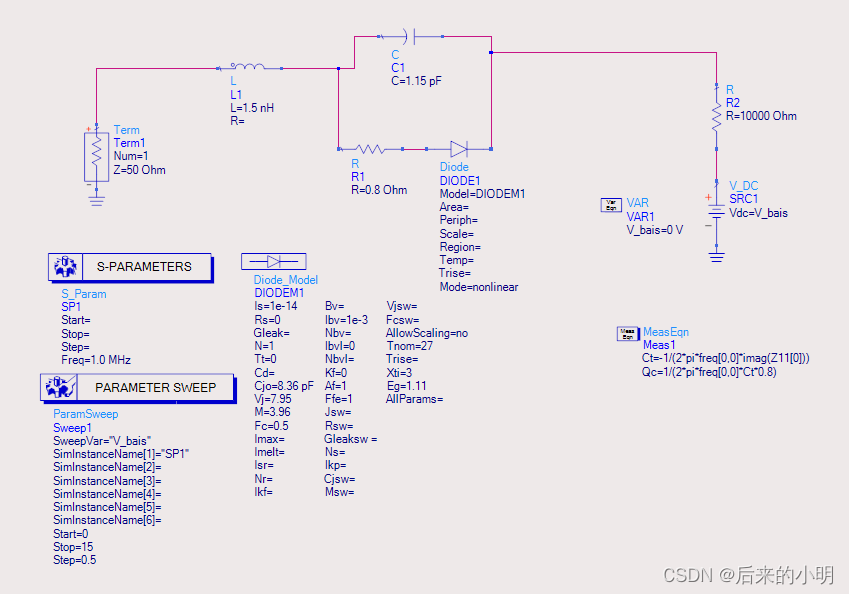

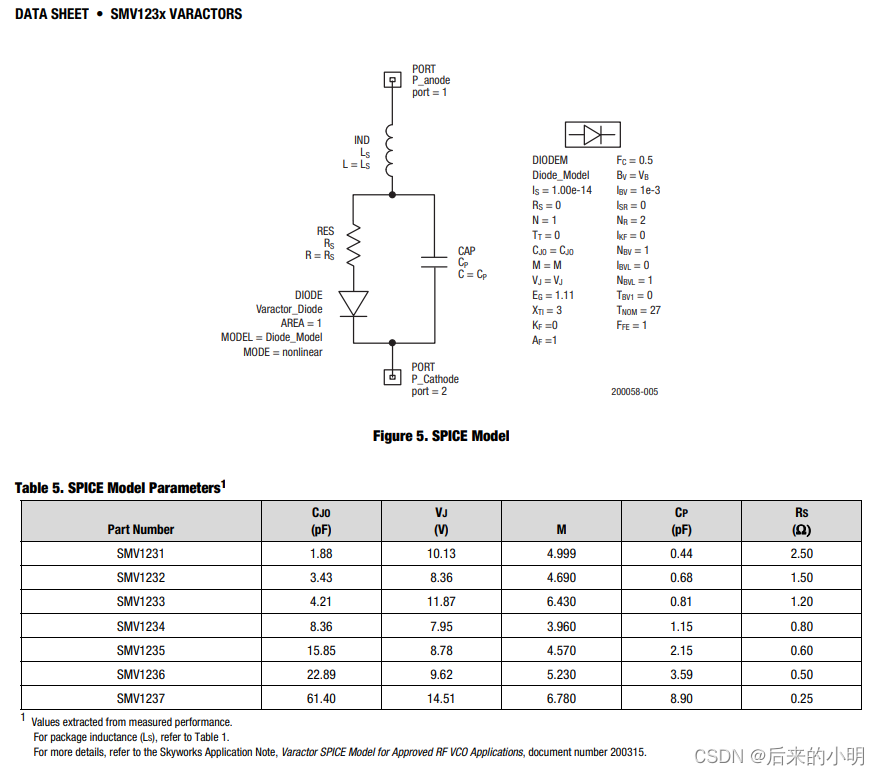

根据datasheet给的模型，原理图仿真版图如下：

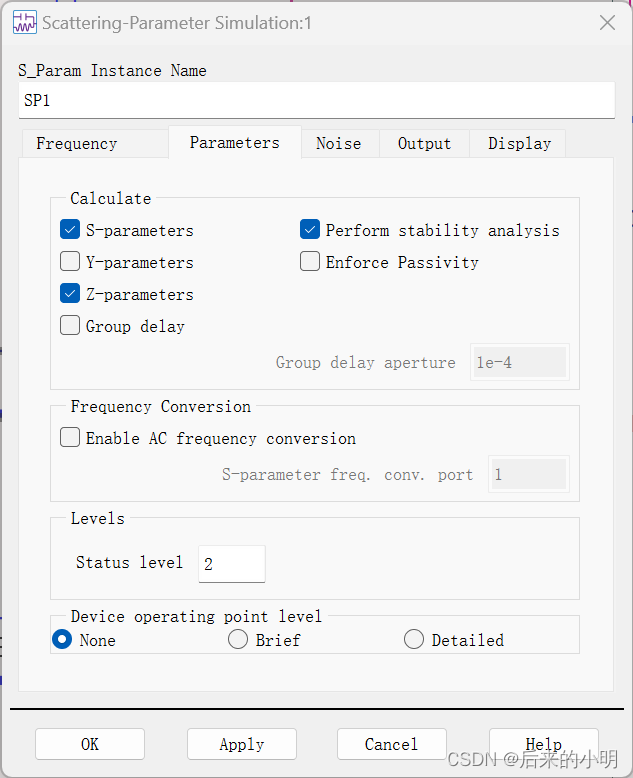

S_Param控件要设置计算阻抗：

MeasEqn公式编辑器公式：Ct=-1/(2*pi*freq[0,0]*imag(Z11[0])) ；Qc=1/(2*pi*freq[0,0]*Ct*0.8)；

根据电容的容值公式Xc=1/(wC)和电容Q值公式Q=1/(wRC)。

最后仿真结果如图：

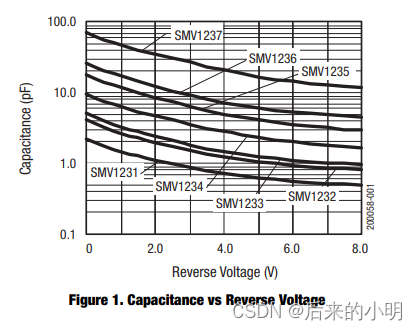

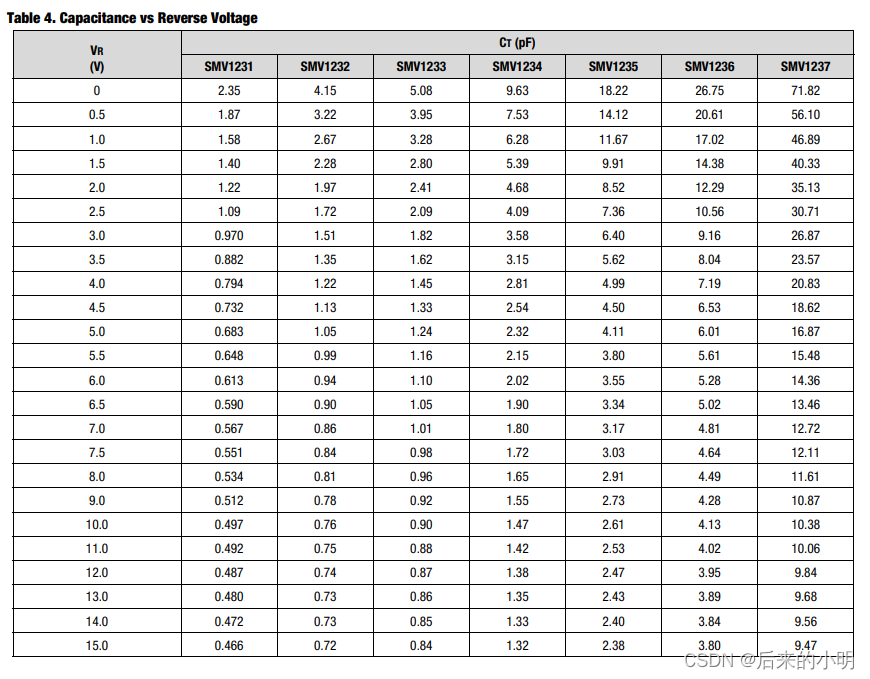

SMA1234仿真结果跟datasheet差不多：

说明此次仿真成功。

下一次进行电调滤波器的仿真。
