linux内核之Kconfig学习

Kconfig语法

Kconfig就是通过图形化界面，配置编译选项，生成makefile变量的一个工具

主菜单

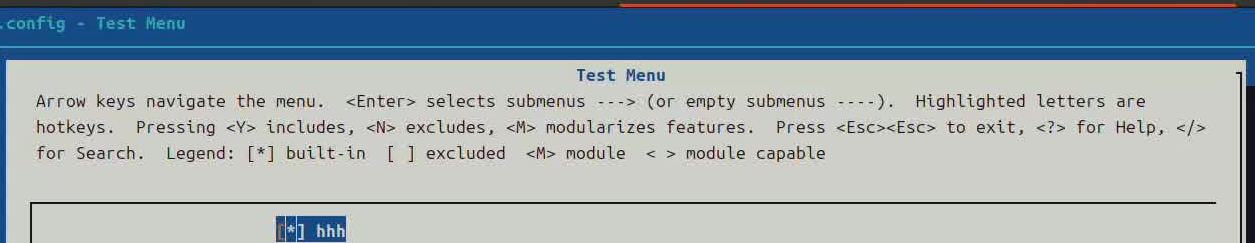

mainment，用来修改整个kconfig界面的标题。例如

mainmenu "Test Menu"

菜单结构

menu

菜单选项，选中后会进入一个新的界面，也就是下级目录

通过menu和endmenu关键字明确界定菜单范围，具体如下：

• 语法格式：

menu "菜单名称"

depends on 依赖条件
config 配置项名称

endmenu

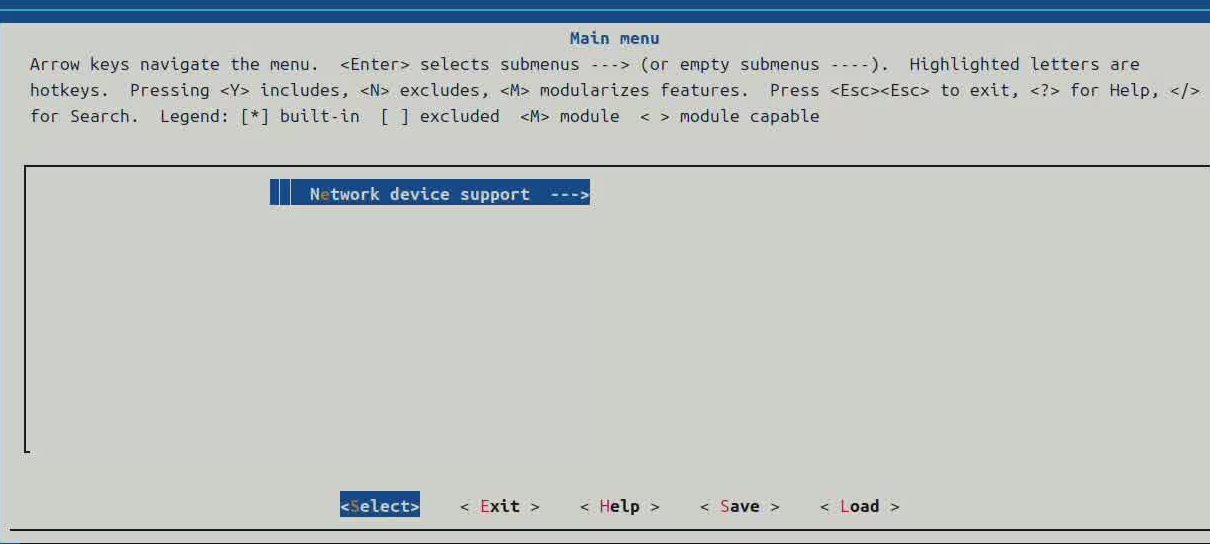

menu "Network device support"
      depends on NET

config NETDEVICES
      ...

endmenu

• 在“menu”… “endmenu”代码块内的所有条目，都会成为“菜单名称”对应的子菜单。并且，子菜单下的所有子条目会继承该菜单条目的依赖关系 。如示例中NETDEVICES配置选项的依赖列表会自动添加NET依赖。

基于依赖

选中后，会展开目录

生成菜单结构的另一种方式是通过分析依赖关系。如果某个菜单项以某种方式依赖于前一个菜单项，那么它可以成为前一个菜单项的子菜单。具体来说，需要满足两个条件：一是前一个（父）菜单项的符号必须出现在依赖列表中；二是以下两个条件必须满足其一：

1. 如果父菜单项被设置为 'n'（即不选择该选项），子菜单项必须变为不可见。
2. 子菜单项仅在父菜单项可见时才可见。

下面是一个示例代码：

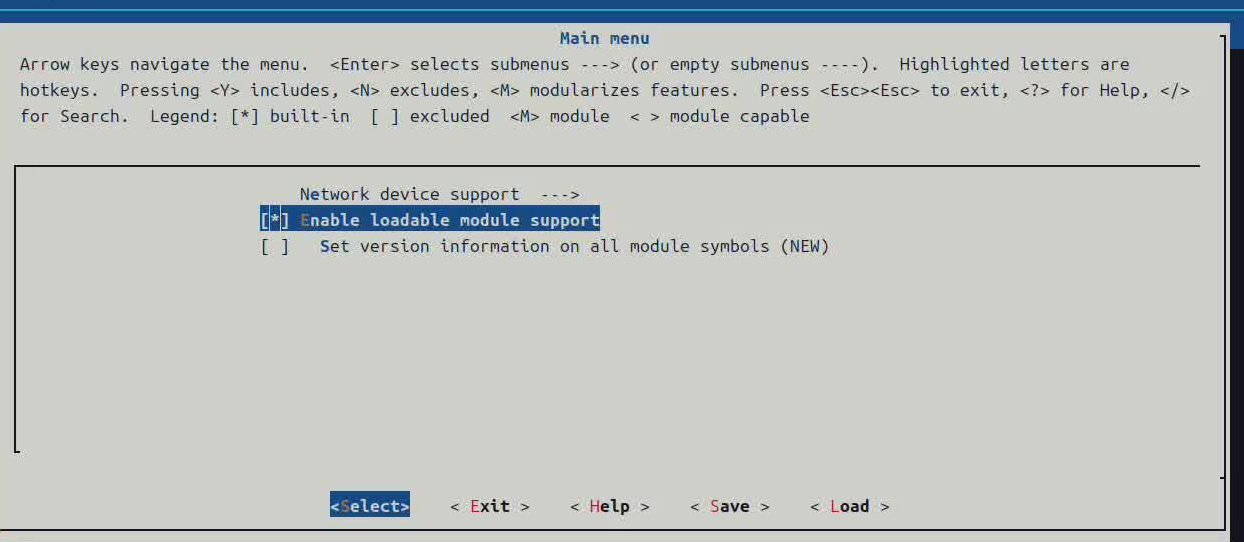

config MODULES
    bool "Enable loadable module support"

config MODVERSIONS
    bool "Set version information on all module symbols"
    depends on MODULES

comment "module support disabled"
    depends on !MODULES

代码解释

• config MODULES 定义了一个布尔类型的配置项，其提示信息为 “Enable loadable module support”（启用可加载模块支持）。用户可以选择启用或不启用该功能。
• config MODVERSIONS 同样是一个布尔类型的配置项，提示信息为 “Set version information on all module symbols”（为所有模块符号设置版本信息）。它依赖于 MODULES，这意味着只有当 MODULES 被启用（即不为 'n'）时，MODVERSIONS 才会显示出来供用户选择。
• comment "module support disabled" 是一条注释信息，它依赖于 !MODULES，即只有当 MODULES 被设置为 'n'（不启用可加载模块支持）时，这条注释才会显示出来。

综上所述，通过分析依赖关系，可以动态地控制菜单项的可见性，从而构建出层次分明的菜单结构。但是可能没有menu这种层级比较分明。linux内核中大量都是这一类。

Config选项

配置选项的构成：在内核配置中，多数条目用于定义配置选项，还有一些条目用于组织这些配置选项。单个配置选项的定义形式如下：

config 配置选项名称
    类型 "输入提示信息"
    depends on 依赖条件
    help
        帮助文本内容

配置选项的属性：配置选项的每一行都以一个关键字开头，后面可跟多个参数。关键字 config 用于开启一个新的配置项。后续行用于定义该配置选项的属性，包括：

• 类型：如 bool 表示布尔类型。如果没有类型，参考上面，就是一个类似于目录的结构
• 输入提示：即双引号内的文本，用于向用户展示该配置选项的说明。
• 依赖关系：通过 depends on 关键字指定该配置选项所依赖的其他条件。有可能通过这个，kconfig工具会组织为一个菜单
• 帮助文本：使用 help 关键字引出，为用户提供关于该配置选项的详细信息和解释。

配置选项的特殊情况：一个配置选项可以使用相同的名称被多次定义，但每个定义只能有一个输入提示，并且类型不能冲突。

选项的属性

类型定义（Type Definition）

“bool”/”tristate”/”string”/”hex”/”int”

• 基本类型：配置选项必须有类型，基本类型有 tristate 和 string，其他类型（bool、hex、int）基于这两种。
• 定义形式：可附带输入提示，如 bool "Networking support" 与 bool; prompt "Networking support" 等效。
• bool 表示该CONFIG宏只能选择y(编译内核)或者n(不编译),不能选择m(编译为模块) 结果生成 y或空

CONFIG_MODULES=y
# CONFIG_MODVERSIONS is not set

# 选中菜单
CONFIG_MODULES=y
CONFIG_MODVERSIONS=y

• tristate 的结果是y，m， 空
• string 表示该CONFIG宏可以设为一串字符,比如#define CONFIG_XXX "config test"
• hex 表示该CONFIG宏可以设为一个十六进制,比如 #define CONFIG_XXX 0x1234
• int 表示该CONFIG宏可以设为一个整数,比如#define CONFIG_XXX 1234

2. 输入提示（Input Prompt）

“prompt” <prompt> [“if” <expr>]

• 数量限制：每个菜单项最多有一个提示，用于向用户显示。
• 依赖设置：可通过 if 为提示添加依赖。
• 不可见符号：无提示的配置选项是不可见符号，其值不能由用户直接更改，只能通过 default 和 select 设置。
• 如果与类型提示的输入提示冲突，则以prompt为主

3. 默认值（Default Value）

“default” <expr> [“if” <expr>]

default 后面的 <expr>，是指：

默认赋值表达式（default value expression）

也就是：

• 对于 bool / tristate 类型，就是默认的布尔值 y / n / m。
• 对于 int / hex 类型，就是默认的数字。
• 对于 string 类型，就是默认的字符串。
• 对于 choice，就是默认选中的选项。

总之，第一个 <expr> 就是「我默认想给这个config赋什么值」。

• 数量与规则：配置选项可以有多个默认值，若多个可见，仅第一个定义的有效。默认值可在别处定义或被覆盖。
• 默认情况：默认值故意设为 n 以避免构建臃肿，新配置选项一般不应更改。
• 特殊情况设为 y/m 的情况：
  • 以前总是构建的新 Kconfig 选项应为 default y。
  • 隐藏 / 显示其他 Kconfig 选项的新守门选项应为 default y。
  • 驱动的子驱动行为或类似选项（驱动默认 n）可设合理默认值。
  • 大家期望的硬件或基础设施，如 CONFIG_NET 或 CONFIG_BLOCK。
• 简写形式：def_bool/def_tristate 是类型定义加值的简写，可通过 if 为默认值添加依赖。

4. 依赖关系（Dependencies）

• 定义方式：使用 depends on 定义，多个依赖用 && 连接。
• 应用范围：应用于菜单项内所有其他选项，bool "foo" if BAR; default y if BAR 与 depends on BAR; bool "foo"; default y 等效。

5. 反向依赖（Reverse Dependencies）

“select” <symbol> [“if” <expr>]

• 作用：select 用于在选中当前符号后，选中select的符号
• 使用限制：只能用于布尔或三态符号，应谨慎使用，一般用于不可见符号和无依赖的符号。
• 条件选择：若 select <symbol> 后接 if <expr>，被选符号由当前菜单项值和 <expr> 的逻辑与决定。

6. 弱反向依赖（Weak Reverse Dependencies）

• 特点：imply 与 select 类似，但被 “暗示” 的符号值仍可因直接依赖或可见提示设为 n。
• 示例应用：多个驱动表明能接入子系统，同时允许用户禁用子系统而不取消驱动配置。
• 条件暗示：若 imply <symbol> 后接 if <expr>，被暗示符号的默认值由当前菜单项值和 <expr> 的逻辑与决定。

7. 菜单显示限制（Limiting Menu Display）

• 作用：visible if 仅适用于菜单块，条件为假时菜单块不显示，但其中符号仍可被其他符号选择，默认 visible 为 true。

8. 数值范围（Numerical Ranges）

• 功能：range 用于限制 int 和 hex 符号的输入值范围，用户输入值需在两个符号指定的范围内。

9. 帮助文本（Help Text）

• 定义方式：使用 help 定义，帮助文本结束由缩进级别决定。

10. 模块属性（Module Attribute）

• 作用：modules 声明符号为 MODULES 符号，为所有配置符号启用第三模块化状态，最多一个符号可设置该选项。

comment注释

comment "module support disabled"
    depends on !MODULES

comment同样也支持依赖

引入其他KConfig

"source" <prompt>

多选

也就是多选一

choice
    prompt "Select Operating System Type"
    default LINUX

config LINUX
    bool "Linux"
    help
      Choose this option if you are using a Linux-based OS.

config WINDOWS
    bool "Windows"
    help
      Choose this option if you are using a Windows-based OS.

config MACOS
    bool "MacOS"
    help
      Choose this option if you are using a macOS-based system.

endchoice
