测力仪软件Dynoware里面可以对力信号进行零漂补偿、求平均值、滤波等操作，但想要查看信号的频域，进行频域分析，还得将数据导出到matlab中处理。
首先，选择Dynoware中的Export Data按钮，将力信号数据输出为txt文档data.txt，其中输出的时间段可自选，输出的数据量N=采样频率×时间’。

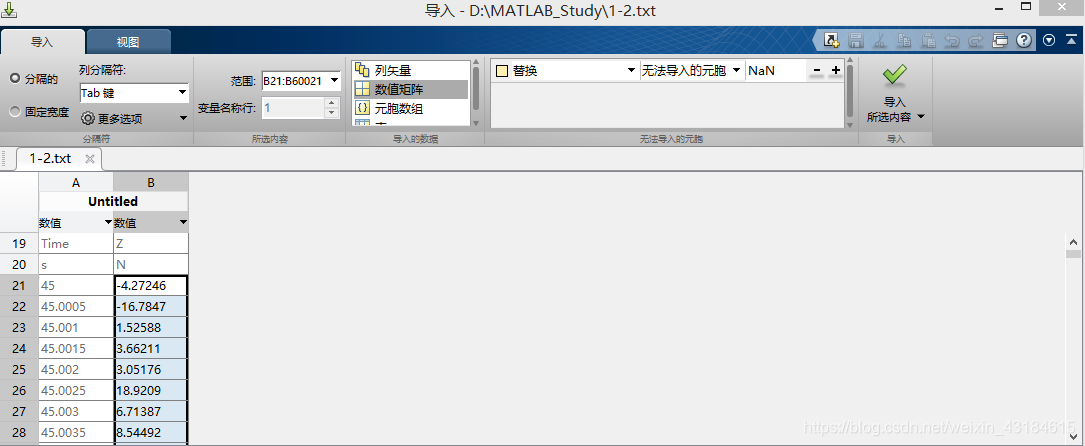

然后，将data.txt放入matlab文件夹，在matlab中使用导入数据功能，选择data.txt文件，由于该数据文件中会导出一些无用信息，故框选正确的数据量以数值矩阵的格式进行导入。
在这里插入图片描述
导入成功后会在matlab变量框中出现一个未命名的变量，大小为N×1，将其重命名为data，并保存为mat格式。
然后就可以用load函数（load (‘data.mat’)）加载该data变量到m文件中啦。

快速傅里叶变换FFT

FFT （Fast Fourier Transform）是离散傅立叶变换的快速算法，可以将一个信号从时域变换到频域。
调用格式：y = fft(x,N);
式中，N为采样点数，x是序列(离散的频域信号)，y是序列的快速傅里叶变换。x可以是一向量或矩阵，若x为向量，则y是x的FFT，并且与x具有相同的长度。若x为一矩阵，则y是对矩阵的每一列向量进行FFT。
FFT的几点说明：

函数ff
