HBM：让ChatGPT突破内存墙的高带宽存储器

HBM：让ChatGPT突破内存墙的高带宽存储器

摘要

在当前以生成类模型为代表的人工智能领域，内存带宽和存储容量成为瓶颈，制约了计算性能的提升。HBM（High Bandwidth Memory，高带宽存储器）作为一种基于3D堆叠工艺的高附加值DRAM产品，通过增加带宽和扩展内存容量，减少了内存和存储带来的延迟，成为突破“内存墙”的关键技术。本文将详细探讨HBM的技术特点、市场现状及其在AI计算中的应用。

1. 引言

人工智能的发展，尤其是以ChatGPT为代表的生成类模型，对计算资源提出了更高的要求。模型训练需要处理海量数据，对内存的带宽和容量提出了严峻挑战。传统的DRAM性能提升速度远远慢于处理器，造成了所谓的“内存墙”问题。在这种背景下，HBM以其高带宽、低功耗和3D堆叠技术，成为解决内存瓶颈的重要路径。

2. HBM技术特点

HBM通过TSV（Through-Silicon Via，硅通孔）技术实现多个DRAM芯片的垂直堆叠，并与GPU等处理器紧密集成。其主要技术优势包括：

• 高带宽：HBM通过增加数据通道和提高I/O速率，显著提升了数据传输带宽。例如，最新的HBM3带宽达到819GB/s，比HBM1提高了6倍多。
• 低功耗：HBM通过缩短数据传输路径和优化功耗设计，有效降低了功耗，适合高性能计算环境。
• 高集成度：采用3D堆叠工艺和TSV技术，HBM显著减少了封装体积，提高了存储器的集成度和空间利用率。

类别	带宽 (GB/s)	堆叠高度	容量 (GB)	I/O速率 (Gbps)
HBM1	128	4层	1	1
HBM2	307	4层/8层	4/8	2.4
HBM2E	460	4层/8层	8/16	3.6
HBM3	819	4层/12层	16/24	6.4

3. HBM在AI计算中的应用

HBM因其高带宽和低延迟特性，被广泛应用于大规模并行计算和人工智能模型训练中。例如：

• 高性能计算：在数据中心和超级计算机中，HBM可有效提升数据处理速度，满足复杂计算任务的需求。
• 人工智能：HBM在AI服务器中，尤其是训练深度学习模型时，提供了快速的数据存取能力，使得模型训练更加高效。NVIDIA的A100和H100、AMD的MI300等AI芯片均采用了HBM技术。

以NVIDIA H100为例，HBM3的带宽和容量使其在深度学习训练中能够快速处理和交换大数据量，极大地提高了模型的训练效率和准确性。

4. 市场现状与发展趋势

HBM市场正处于快速增长阶段。根据TrendForce的数据，2023年全球HBM需求量年增近六成，达到2.9亿GB，预计2024年将再增长30%。随着AI技术的广泛应用，HBM市场需求将持续扩大。Mordor Intelligence预测，2020年HBM市场价值为10.68亿美元，预计到2026年将达到40.89亿美元，年复合增长率为25.4%。

年份	市场规模 (亿美元)	年增长率 (%)
2020	10.68	-
2023	18.42	72.5
2026	40.89	122.0

市场上，SK海力士、三星和美光三大厂商主导了HBM市场。SK海力士在HBM3技术上领先，市场份额有望提升至53%。台积电作为封装技术的领先者，正在扩大产能以满足AI芯片市场的需求。

5. HBM与内存墙的关系

随着摩尔定律逐渐失效，处理器性能增长的同时，传统DRAM性能提升缓慢，成为限制计算机系统性能的主要瓶颈——“内存墙”。HBM通过其高带宽和高集成度，提供了比传统DRAM更快的数据传输和更大的存储容量，成为应对内存墙的重要方案。其通过增加数据传输通道和速率，使得数据可以更快地从内存传输到处理器，从而有效缓解了内存瓶颈问题。

6. 结论

HBM作为高带宽、低功耗的存储解决方案，正逐渐成为突破内存墙的关键技术。其在AI、大数据和高性能计算等领域的广泛应用，推动了内存技术的革新。未来，随着技术的不断进步和市场需求的增长，HBM将继续发挥其重要作用，助力计算能力的提升和科技进步。

参考文献

1. TrendForce. (2023). HBM Market Analysis.
2. Mordor Intelligence. (2021). High Bandwidth Memory Market - Growth, Trends, and Forecasts.
3. SK海力士. (2023). HBM技术发展报告.
4. NVIDIA. (2023). H100 AI Performance Analysis.

---

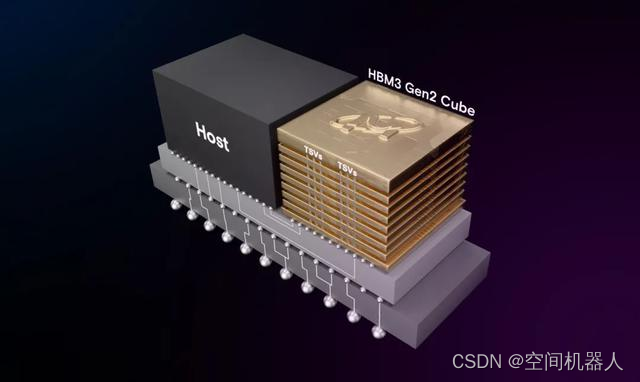

HBM的主要特点在于其堆叠结构和高带宽数据传输能力，通过TSV技术实现多个DRAM芯片的垂直集成。

---

通过本文的探讨，希望读者能够更好地理解HBM技术及其在现代计算中的重要性，并期待其在未来的发展中发挥更大的作用。
