BMS均衡电路详解

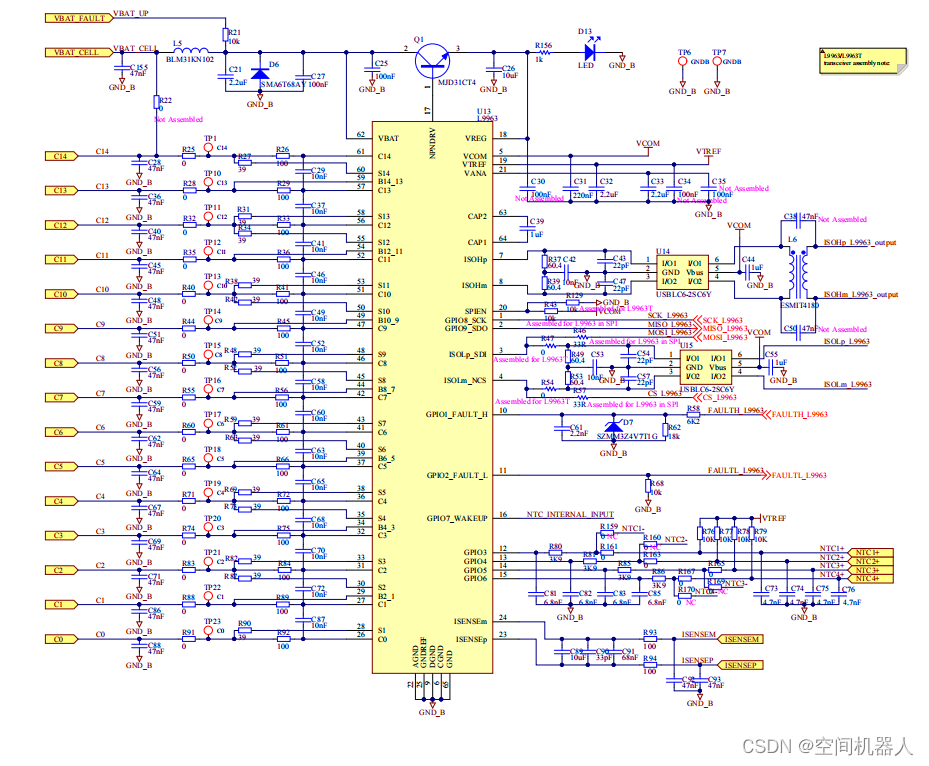

在电池管理系统（BMS）中，均衡电路是用于平衡每个电池单元的电压，确保所有电池单元在充电和放电过程中保持一致。以下是均衡电路原理以及S14、B14_B13、C13引脚如何连接均衡电阻和电路的详细讲解。

一、BMS均衡电路原理

电池均衡电路的主要功能是调整各个电池单元的电压，使它们保持在相同的水平。通常，电池均衡可以分为被动均衡和主动均衡两种：

1. 被动均衡（如图中的电路示例）：

   • 通过将多余的电量以热能的形式耗散掉，通常采用电阻作为耗能元件。
   • 适合小电流应用，电路相对简单，但会有能量损失。

2. 主动均衡：

   • 通过能量传输模块将电量从电压高的电池单元转移到电压低的电池单元。
   • 能量效率较高，适合大电流应用，但电路复杂度较高。

被动均衡的电路一般包括：

• 均衡电阻
